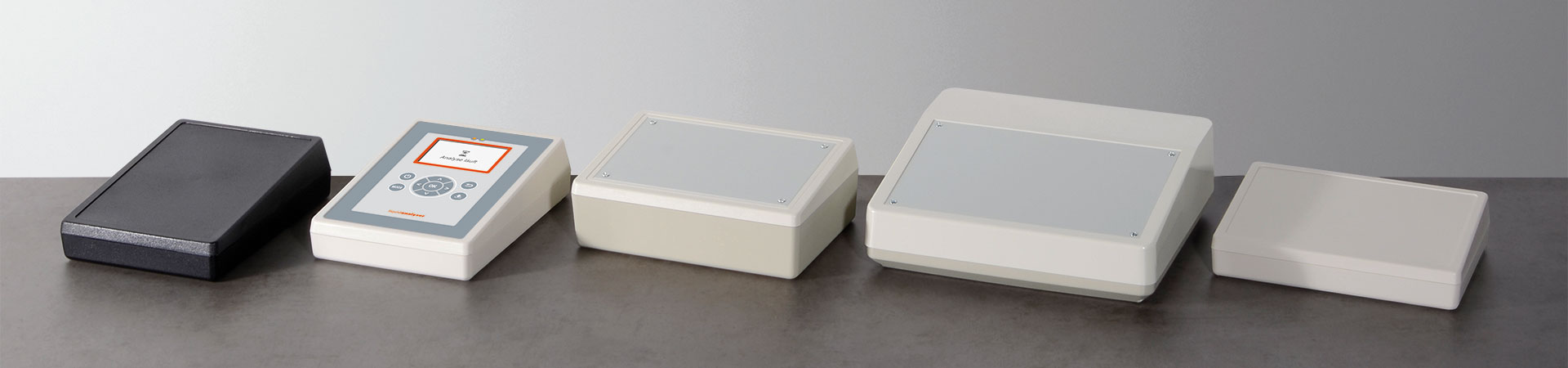

Boitiers Pupitres

Des boitiers pratiques avec zone de commande inclinée

Le programme des boitiers pupitres de la maison OKW couvre les domaines d’application les plus divers. Choisissez un boitier dont la taille et l’inclinaison de la zone de commande répondent exactement à vos exigences spécifiques.

  • des boitiers pupitres avec zone de commande et d‘affichage inclinée
  • ils conviennent particulièrement bien aux claviers numériques et à membrane souple
  • des versions très pratiques, adaptées aux exigences

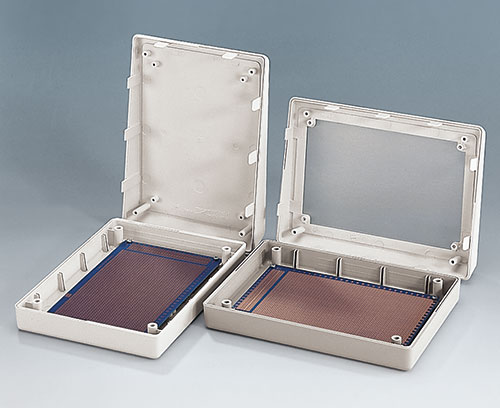

  • préparés pour l‘insertion de cartes Europe de format 100 x 160 (types 138/190/190F/190H)
  • des versions de plaques avant qui permettent la mise en place d‘unités électroniques préfabriquées complètes
  • des zones à bords relevés, faciles à usiner pour l‘entrée de câbles et le montage de connecteurs enfichables (type 220, boitier pupitre combiné F/H)
  • version avec bloc de dessus pour afficheurs numériques, instruments de mesure, décodeurs et autres (boitier pupitre combiné H)
  • degré de protection IP 40
  • jeu de support mural en accessoire
  • des bossages de fixation pour circuits imprimés et composants à incorporer

Domaines d‘applications

  • Systèmes de saisie de données au poste de travail et sur les machines
  • Interphones
  • Contrôle d'accès et périphéries d'ordinateurs
  • Technique médicale et de laboratoire
  • Technique de mesure et de régulation
  • Commandes industrielles
  • Tout les articles
  • Accessoires
  • Options de produit
AltText

A0514007

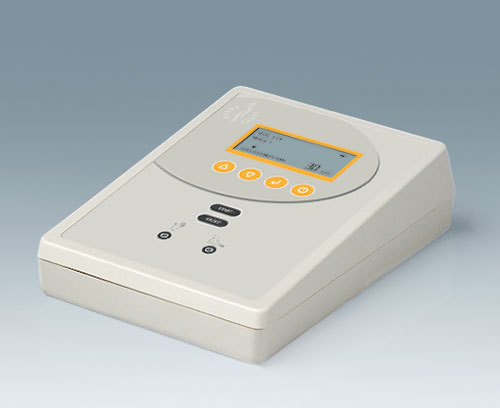

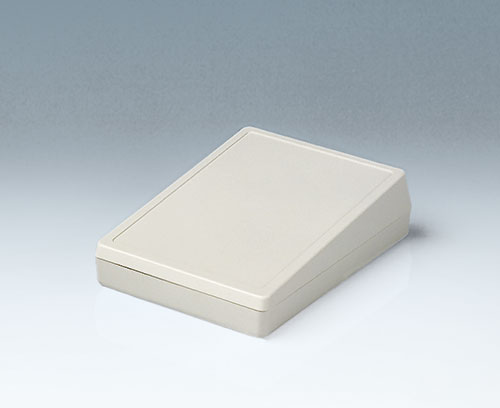

BOITIER PUPITRE 138 Boitiers en deux parties avec partie supérieure fermée. Forme ergonomique. Emplacement pour éléments de commande en creux (0,8 mm). Convient particulièrement bien aux claviers numeriques et aux claviers à membrane souple. Les parties inférieures et supérieures sont dotées de bossages de fixation pour le montage de circuits imprimés ou des claviers.

Fourniture 1 partie supérieure et inférieure, jeu de montage

Fermer

A0514007

BOITIER PUPITRE 138
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
138x190x54mm
AltText

A0514009

BOITIER PUPITRE 138 Boitiers en deux parties avec partie supérieure fermée. Forme ergonomique. Emplacement pour éléments de commande en creux (0,8 mm). Convient particulièrement bien aux claviers numeriques et aux claviers à membrane souple. Les parties inférieures et supérieures sont dotées de bossages de fixation pour le montage de circuits imprimés ou des claviers.

Fourniture 1 partie supérieure et inférieure, jeu de montage

Fermer

A0514009

BOITIER PUPITRE 138
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
138x190x54mm
AltText

A0519007

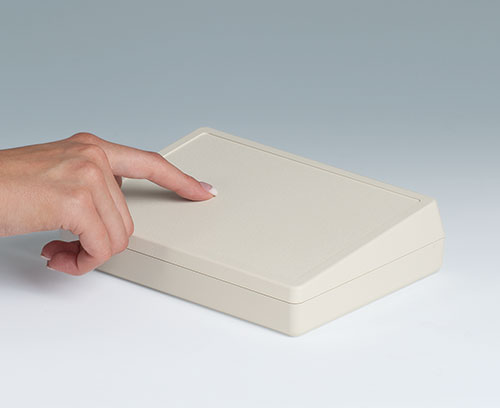

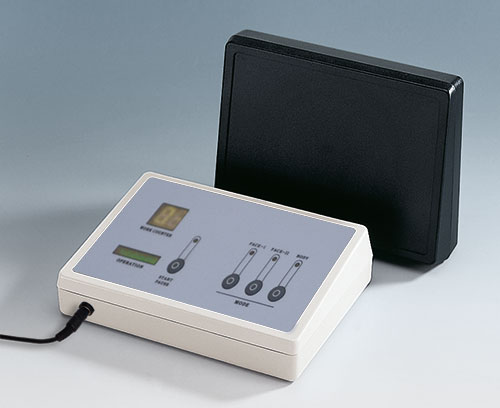

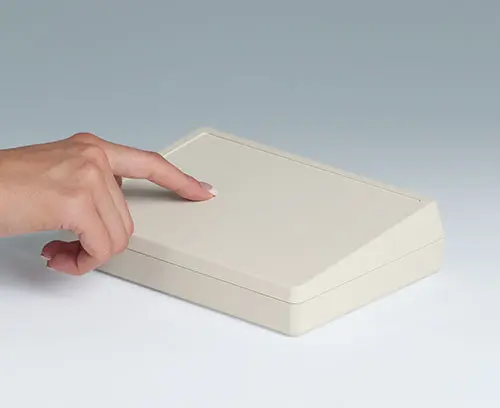

BOITIER PUPITRE 190 Boitier en deux parties avec zone de commande inclinée de 1 mm. La partie inférieure comporte des bossages de fixation et des barrettes de guidage pour assemblage horizontal et vertical des circuits imprimés.

Version Avec partie supérieure fermée

Fourniture 1 partie supérieure et inférieure, jeu de montage

Fermer

A0519007

BOITIER PUPITRE 190
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
190x138x47mm
AltText

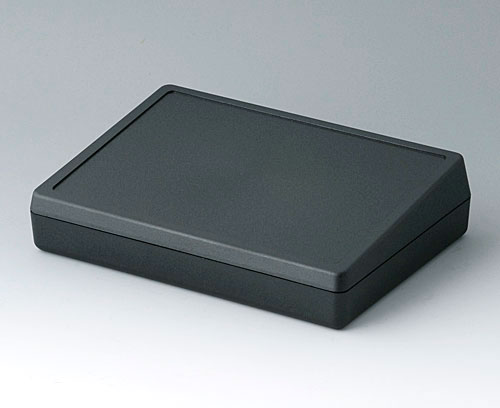

A0519009

BOITIER PUPITRE 190 Boitier en deux parties avec zone de commande inclinée de 1 mm. La partie inférieure comporte des bossages de fixation et des barrettes de guidage pour assemblage horizontal et vertical des circuits imprimés.

Version Avec partie supérieure fermée

Fourniture 1 partie supérieure et inférieure, jeu de montage

Fermer

A0519009

BOITIER PUPITRE 190
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
190x138x47mm
AltText

A9082065

BOITIER PUPITRE 220 Boitier en deux parties avec zone de commande inclinée. La partie inférieure comporte des bossages de fixation pour le montage des circuits imprimés. Sur la face arrière il y a une partie relevée pour les entrées de câbles.

Fourniture partie supérieure, partie inférieure, jeu de montage

Fermer

A9082065

BOITIER PUPITRE 220
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
220x156x100mm
AltText

A9084165

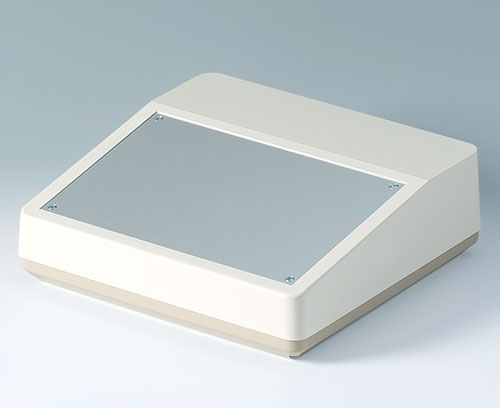

BOITIER PUPITRE COMBINÉ F Boitier en deux parties avec zone de commande inclinée. La partie inférieure comporte des bossages de fixation avec des douilles taraudées pour le montage des circuits imprimés. Sur la face arrière il y a une partie relevée pour les entrées de câbles et le montage de la fiche.

Version Version plate sans bloc de dessus

Fourniture Partie supérieure, partie inférieure, jeu de montage

Fermer

A9084165

BOITIER PUPITRE COMBINÉ F
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
228x216x76mm
AltText

A9085165

BOITIER PUPITRE COMBINÉ H Boitier en deux parties avec zone de commande inclinée. La partie inférieure comporte des bossages de fixation avec des douilles taraudées pour le montage des circuits imprimés. Sur la face arrière il y a une partie relevée pour les entrées de câbles et le montage de la fiche.

Version Boitier avec bloc de desssous pour afficheurs numeriques etc.

Fourniture Partie supérieure, partie inférieure, bloc de dessous, jeu de montage

Fermer

A9085165

BOITIER PUPITRE COMBINÉ H
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
228x216x126mm
AltText

A9086265

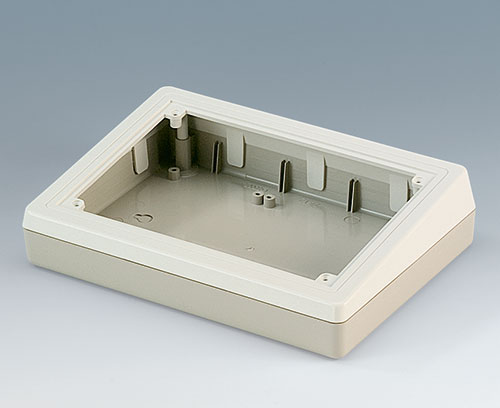

BOITIER PUPITRE 190 F Boitier en deux parties avec zone de commande inclinée en creux de 1,5 mm. La partie inférieure comporte des bossages de fixation et des barrettes de guidage pour assemblage horizontal et vertical des circuits imprimés.

Version Partie supérieure conçue pour le montage de la plaque avant, partie inférieure plate

Fourniture Partie supérieure, partie inférieure, jeu de montage

Fermer

A9086265

BOITIER PUPITRE 190 F
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
190x138x47mm
AltText

A9086365

BOITIER PUPITRE 190 H Boitier en deux parties avec zone de commande inclinée en creux de 1,5 mm. La partie inférieure comporte des bossages de fixation et des barrettes de guidage pour assemblage horizontal et vertical des circuits imprimés.

Version Partie supérieure conçue pour le montage de la plaque avant, partie inférieure haute

Fourniture Partie supérieure, partie inférieure, jeu de montage

Fermer

A9086365

BOITIER PUPITRE 190 H
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
190x138x70mm
AltText

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
AltText

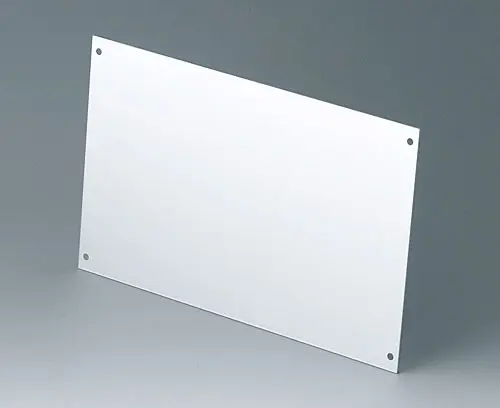

A9180001

Plaque avant 220 Plaque avant pour BOITIER PUPITRE 220.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9180001

Plaque avant 220
Produit ajouté à votre panier
Aluminium
anodisé mat
205,5x129,4x1,5mm
AltText

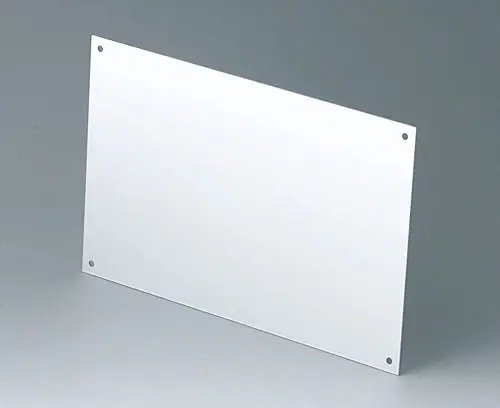

A9184001

Plaque avant Plaque avant pour BOITIER PUPITRE COMBINÉ F/H. Plaque avant pour le bloc de dessus pour BOITIER PUPITRE COMBINÉ H. Accessoires séparé (A9185001).

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9184001

Plaque avant
Produit ajouté à votre panier
Aluminium
anodisé mat
200x130x1,5mm
AltText

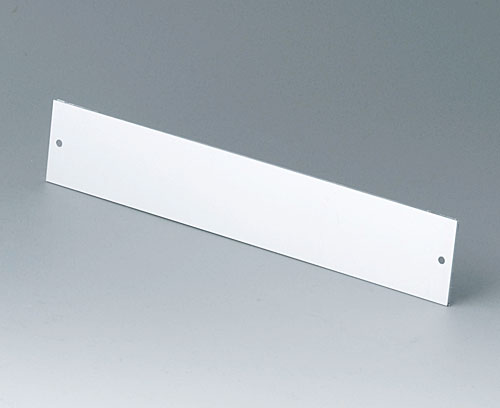

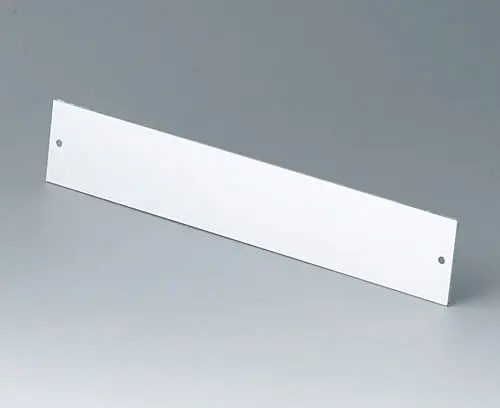

A9185001

Plaque avant Plaque avant pour BOITIER PUPITRE COMBINÉ H.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9185001

Plaque avant
Produit ajouté à votre panier
Aluminium
anodisé mat
200x35x1,5mm
AltText

A9186001

Plaque avant 190 F/H Plaque avant pour BOITIER PUPITRE 190 F et H.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9186001

Plaque avant 190 F/H
Produit ajouté à votre panier
Aluminium
anodisé mat
161,5x106x1,5mm
AltText

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
AltText

B1350048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage

Fermer

B1350048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
AltText

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

Fermer

B1360048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Options de produit pour Boitiers Pupitres

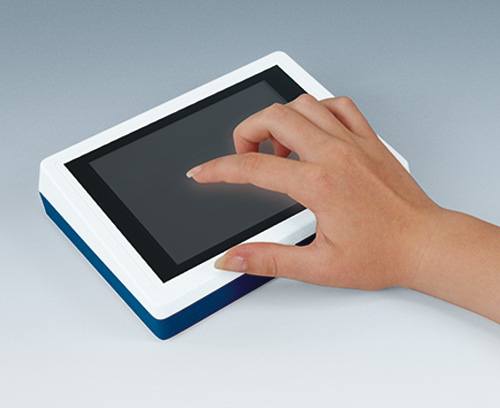

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
