A9086265

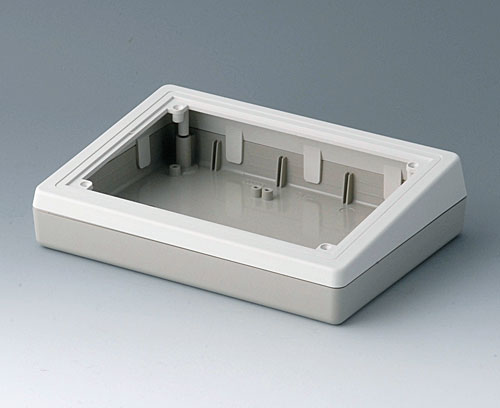

BOITIER PUPITRE 190 F

Boitier en deux parties avec zone de commande inclinée en creux de 1,5 mm. La partie inférieure comporte des bossages de fixation et des barrettes de guidage pour assemblage horizontal et vertical des circuits imprimés.

Version

Partie supérieure conçue pour le montage de la plaque avant, partie inférieure plate

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

AltText

A9186001

Plaque avant 190 F/H Plaque avant pour BOITIER PUPITRE 190 F et H.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9186001

Plaque avant 190 F/H
Produit ajouté à votre panier
Aluminium
anodisé mat
161,5x106x1,5mm

Accessoires "muraux/support"

AltText

B1350048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage

Fermer

B1350048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "vis"

AltText

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9086265

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie inférieure gris silex RAL 7032,
Partie supérieure gris blanc RAL 9002
Largeur
190 mm
Profondeur
138 mm
Hauteur
47 mm
Long. circuit imprimé,
partie inférieure
118 mm
Larg. circuit imprimé,
partie inférieure
180 mm
Long. circuit imprimé,
partie supérieure
127 mm
Long. circuit imprimé,
partie supérieure
175 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
190 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
