AltText

A9082065

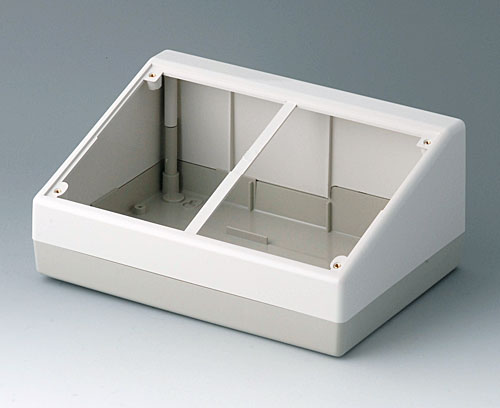

BOITIER PUPITRE 220

Boitier en deux parties avec zone de commande inclinée. La partie inférieure comporte des bossages de fixation pour le montage des circuits imprimés. Sur la face arrière il y a une partie relevée pour les entrées de câbles.

Fourniture

partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

AltText

A9180001

Plaque avant 220 Plaque avant pour BOITIER PUPITRE 220.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

Fermer

A9180001

Plaque avant 220
Produit ajouté à votre panier
Aluminium
anodisé mat
205,5x129,4x1,5mm

Accessoires "vis"

AltText

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9082065

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie supérieure gris blanc RAL 9002,
Partie inférieure gris silex RAL 7032
Largeur
220 mm
Profondeur
156 mm
Hauteur
100 mm
Long. circuit imprimé,
partie inférieure
147 mm
Larg. circuit imprimé,
partie inférieure
210 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
300 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
