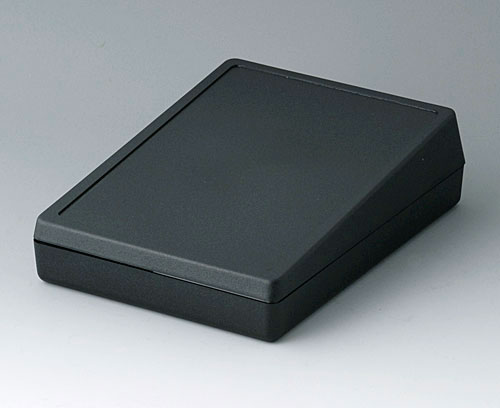

A0514009 BOITIER PUPITRE 138

A0514009

BOITIER PUPITRE 138

Boitiers en deux parties avec partie supérieure fermée. Forme ergonomique. Emplacement pour éléments de commande en creux (0,8 mm). Convient particulièrement bien aux claviers numeriques et aux claviers à membrane souple. Les parties inférieures et supérieures sont dotées de bossages de fixation pour le montage de circuits imprimés ou des claviers.

Fourniture

1 partie supérieure et inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

Fermer

B1360048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

Options de produit pour A0514009

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Largeur
138 mm
Profondeur
190 mm
Hauteur
54 mm
Long. circuit imprimé,
partie inférieure
180 mm
Larg. circuit imprimé,
partie inférieure
118 mm
Long. circuit imprimé,
partie supérieure
175 mm
Long. circuit imprimé,
partie supérieure
127 mm
Longueur clavier
166,2 mm
Largeur clavier
119,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
270 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
