A9084165

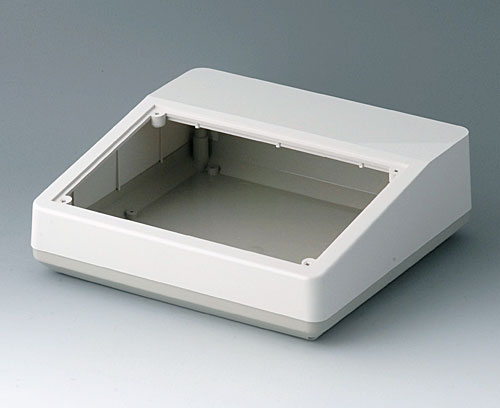

BOITIER PUPITRE COMBINÉ F

Boitier en deux parties avec zone de commande inclinée. La partie inférieure comporte des bossages de fixation avec des douilles taraudées pour le montage des circuits imprimés. Sur la face arrière il y a une partie relevée pour les entrées de câbles et le montage de la fiche.

Version

Version plate sans bloc de dessus

Fourniture

Partie supérieure, partie inférieure, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9084165

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

A9184001 Plaque avant

A9184001

Plaque avant Plaque avant pour BOITIER PUPITRE COMBINÉ F/H. Plaque avant pour le bloc de dessus pour BOITIER PUPITRE COMBINÉ H. Accessoires séparé (A9185001).

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

A9184001

Plaque avant
Produit ajouté à votre panier

anodisé mat
200x130x1,5mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9084165

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
Partie supérieure gris blanc RAL 9002,
Partie inférieure gris silex RAL 7032
Standards
conforme RoHS
conforme REACH
Largeur
228 mm
Profondeur
216 mm
Hauteur
76 mm
Long. circuit imprimé,
partie inférieure
196 mm
Larg. circuit imprimé,
partie inférieure
210 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
345 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9084165 et transmettez-nous votre demande de devis.
