MESS-BOXEN

Mess-Boxen

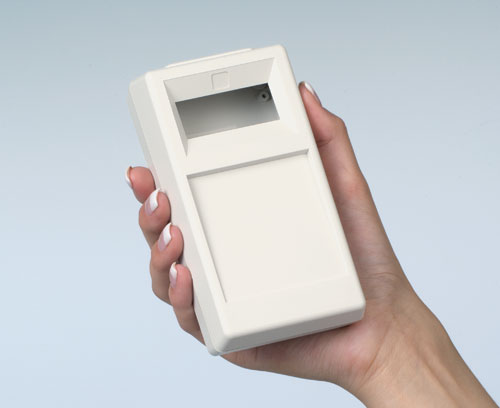

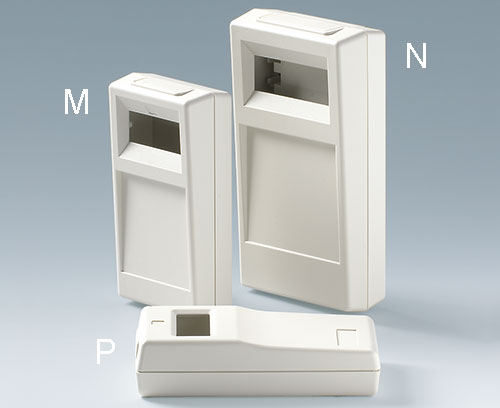

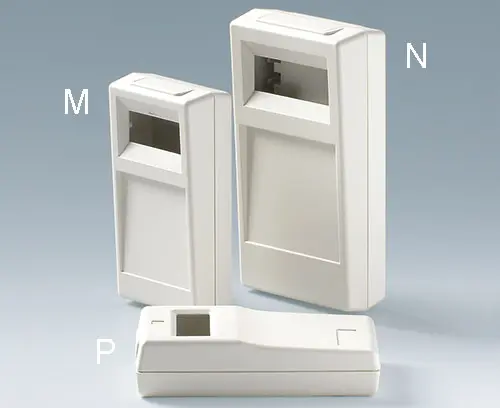

Handgehäuse für Messgeräte

Vielbewährte und kostengünstige Handgehäuse im praktischen Taschenformat.

  • vorbereitet für den Einbau von Digital- und Analoganzeigen

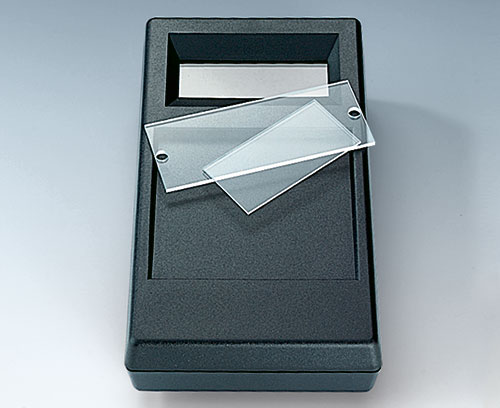

  • Displayscheiben schützen die eingebauten Anzeigen, einfache Montage mit Klebefolie

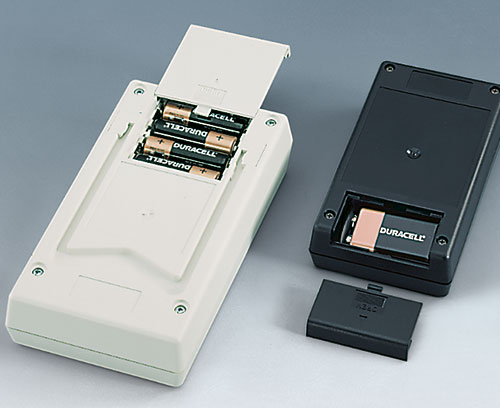

  • Batteriefächer für C, AA und 9 V Batterien
  • rastbarer Batteriefachdeckel für schnelles Wechseln der Batterien

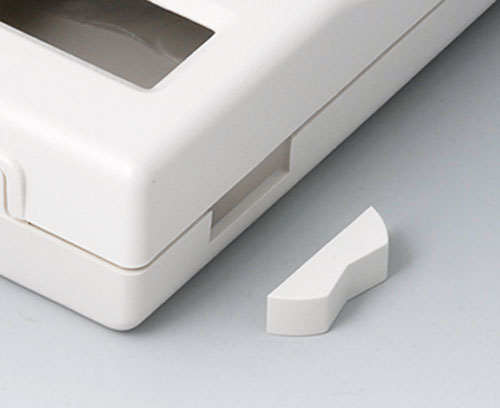

  • Gehäuse ohne/mit Schalterwippe (Typ P)

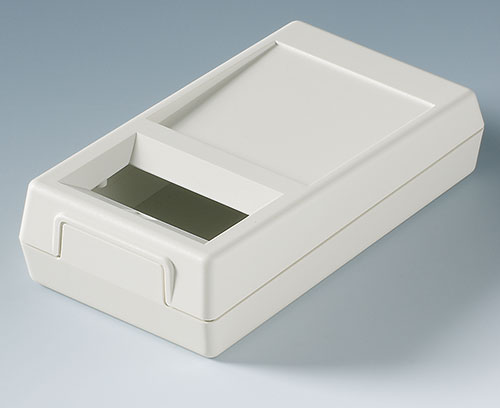

  • hochgezogene Frontseite am Unterteil für Steckermontage
  • Aufstellbügel für ergonomisch günstige Ablesewinkel

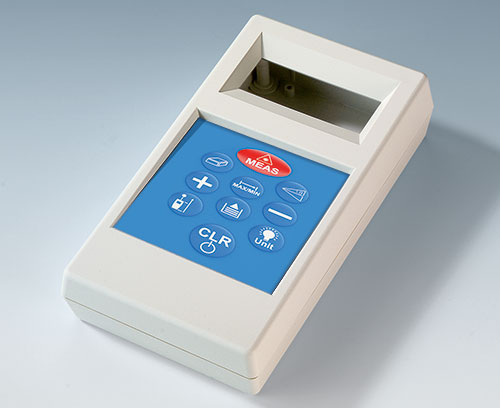

  • vertieft liegendes Bedienfeld für Folientastaturen (Typen M, N)
  • Befestigungsdome für Platinen und Einbauteile

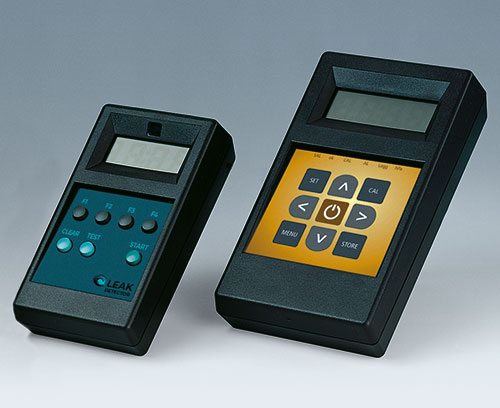

  • Anwendungsbeispiele

Anwendungsbereiche

  • Praktische Handgehäuse für den Einbau von Digital- und Analoganzeigen
  • Vielseitig einsetzbar in der Mess- und Regeltechnik, z.B. für Durchgangs- und Spannungsprüfer, Feldstärkemesser, Digitalthermometer, etc.
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen
A9060007 UNI-MESS-BOX P, Ausf. I

A9060007

UNI-MESS-BOX P, Ausf. I Meßgeräte-Gehäuse mit vertieftem Feld für Folientastaturen. Sichtöffnung für Digital- oder Analoganzeige. Von außen zugängliches Batteriefach mit gerastetem Batteriefachdeckel. Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Baby-Zelle mit Lötfahnen.

Ausführung Mit Aussparung für Schalterwippe

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9060007

UNI-MESS-BOX P, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
145x80x36,5mm
A9060009 UNI-MESS-BOX P, Ausf. I

A9060009

UNI-MESS-BOX P, Ausf. I Vielbewährtes Meßgeräte-Gehäuse. Mit vertieftem Feld für Beschriftungen oder Firmenzeichen. Sichtöffnung für Digital- oder Analoganzeige. Von außen zugängliches Batteriefach mit gerastetem Batteriefachdeckel. An der Rückseite des Unterteils hochgezogene Freifläche für Steckermontage. Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Babyzelle mit Lötfahnen.

Ausführung Mit Aussparrung für Schalterwippe

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9060009

UNI-MESS-BOX P, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
145x80x36,5mm
A9060017 UNI-MESS-BOX P, Ausf. II

A9060017

UNI-MESS-BOX P, Ausf. II Vielbewährtes Meßgeräte- Gehäuse. Mit vertieftem Feld für Beschriftungen oder Firmenzeichen. Sichtöffnung für Digital- oder Analoganzeige. Von außen zugängliches Batteriefach mit gerastetem Batteriefachdeckel. An der Rückseite des Unterteils hochgezogene Freifläche für Steckermontage. Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Babyzelle mit Lötfahnen.

Ausführung Ohne Aussparrung für Schalterwippe

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9060017

UNI-MESS-BOX P, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
145x80x36,5mm
A9060019 UNI-MESS-BOX P, Ausf. II

A9060019

UNI-MESS-BOX P, Ausf. II Vielbewährtes Meßgeräte- Gehäuse. Mit vertieftem Feld für Beschriftungen oder Firmenzeichen. Sichtöffnung für Digital- oder Analoganzeige. Von außen zugängliches Batteriefach mit gerastetem Batteriefachdeckel. An der Rückseite des Unterteils hochgezogene Freifläche für Steckermontage. Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Babyzelle mit Lötfahnen.

Ausführung Ohne Aussparrung für Schalterwippe

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9060019

UNI-MESS-BOX P, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
145x80x36,5mm
A9061017 UNI-MESS-BOX N, Ausf. I

A9061017

UNI-MESS-BOX N, Ausf. I Großes komfortables Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Von außen zugängliches Batteriefach mit rastendem Batteriefachdeckel. Für 1 x 9 V Flachbatterie (PP3) oder 4 x 1,5 V Mignonzellen (AA). Sichtöffnung für Digital- oder Analoganzeigen. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung Mit Batteriefach

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9061017

UNI-MESS-BOX N, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
180x100x44mm
A9061019 UNI-MESS-BOX N, Ausf. I

A9061019

UNI-MESS-BOX N, Ausf. I Großes komfortables Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Von außen zugängliches Batteriefach mit rastendem Batteriefachdeckel. Für 2 x 9 V Flachbatterie (PP3) oder 4 x 1,5 V Mignonzellen (AA). Sichtöffnung für Digital- oder Analoganzeigen. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung Mit Batteriefach

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9061019

UNI-MESS-BOX N, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
180x100x44mm
A9061117 UNI-MESS-BOX N, Ausf. II

A9061117

UNI-MESS-BOX N, Ausf. II Großes komfortables Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Sichtöffnung für Digital- oder Analoganzeigen. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung Ohne Batteriefach

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

A9061117

UNI-MESS-BOX N, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
180x100x44mm
A9061119 UNI-MESS-BOX N, Ausf. II

A9061119

UNI-MESS-BOX N, Ausf. II Großes komfortables Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Sichtöffnung für Digital- oder Analoganzeigen. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung Ohne Batteriefach

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

A9061119

UNI-MESS-BOX N, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
180x100x44mm
A9062017 UNI-MESS-BOX M, Ausf. I

A9062017

UNI-MESS-BOX M, Ausf. I Kleines, formal bestechendes Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Sichtöffnung für Digital- oder Analoganzeigen. Von außen zugängliches Batteriefach mit rastendem Batteriefachdeckel. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung Mit Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Baby-Zelle mit Lötfahnen

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9062017

UNI-MESS-BOX M, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
145x80x38,5mm
A9062019 UNI-MESS-BOX M, Ausf. I

A9062019

UNI-MESS-BOX M, Ausf. I Kleines, formal bestechendes Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Sichtöffnung für Digital- oder Analoganzeigen. Von außen zugängliches Batteriefach mit rastendem Batteriefachdeckel. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung Mit Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Baby-Zelle mit Lötfahnen

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9062019

UNI-MESS-BOX M, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
145x80x38,5mm

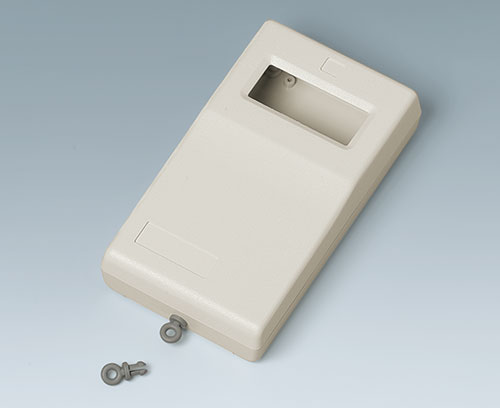

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrer Liste hinzugefügt
PA 6
vulkan
A9160002 Abdeckstopfen

A9160002

Abdeckstopfen Zur Abdeckung der Schraublöcher auf der Bodenfläche.

Lieferumfang 1 Abdeckstopfen

schließen

A9160002

Abdeckstopfen
Produkt Ihrer Liste hinzugefügt
schwarz RAL 9005
A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrer Liste hinzugefügt
A9160004 Displayscheibe P

A9160004

Displayscheibe P Die Displayscheibe schützt die eingebaute Anzeige. Zum Einkleben der Displayscheibe ist eine Klebefolie (A9160006) erhältlich.

Lieferumfang 1 Displayscheibe

schließen

A9160004

Displayscheibe P
Produkt Ihrer Liste hinzugefügt
Acrylglas
transparent
60x30x1mm

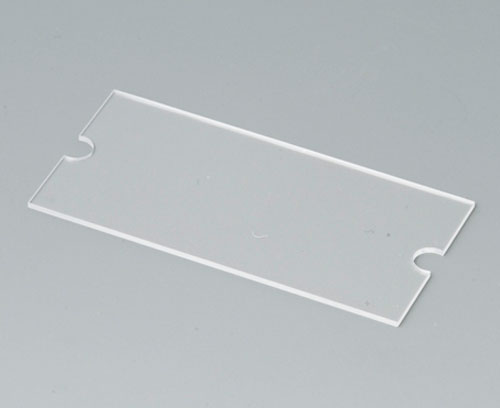

A9160005 Displayscheibe M

A9160005

Displayscheibe M Die Displayscheibe schützt die eingebaute Anzeige. Zum Einkleben der Displayscheibe ist eine Klebefolie (A9160006) erhältlich.

Lieferumfang 1 Displayscheibe

schließen

A9160005

Displayscheibe M
Produkt Ihrer Liste hinzugefügt
Acrylglas
transparent
60x30x1mm
A9160006 Klebefolie P/M

A9160006

Klebefolie P/M Zum Einkleben der Displayscheibe (A9060004, A9060005).

Lieferumfang 1 Klebefolie

schließen

A9160006

Klebefolie P/M
Produkt Ihrer Liste hinzugefügt

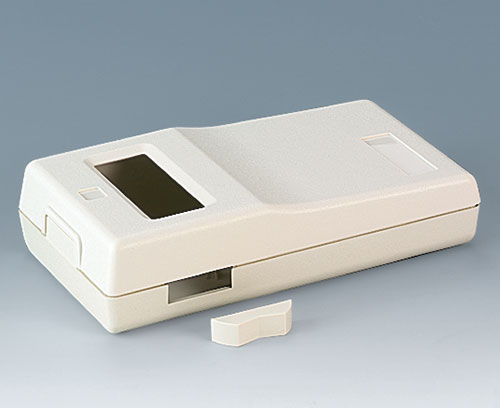

A9160007 Schalterwippe

A9160007

Schalterwippe Für Kippschalter-Anwendung.

Lieferumfang 1 Schalterwippe

schließen

A9160007

Schalterwippe
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9160009 Schalterwippe

A9160009

Schalterwippe Für Kippschalter-Anwendung.

Lieferumfang 1 Schalterwippe

schließen

A9160009

Schalterwippe
Produkt Ihrer Liste hinzugefügt
PA
schwarz RAL 9005
A9161004 Displayscheibe N

A9161004

Displayscheibe N Die Displayscheibe schützt die eingebaute Anzeige. Zum Einkleben der Displayscheibe ist eine Klebefolie (A9161005) erhältlich.

Lieferumfang 1 Displayscheibe

schließen

A9161004

Displayscheibe N
Produkt Ihrer Liste hinzugefügt
Acrylglas
transparent
90x36x2mm
A9161005 Klebefolie N

A9161005

Klebefolie N Zum Einkleben der Displayscheibe (A9061004).

Lieferumfang 1 Klebefolie

schließen

A9161005

Klebefolie N
Produkt Ihrer Liste hinzugefügt
A9190013 Kontaktfedern-Set, 4 x AA

A9190013

Kontaktfedern-Set, 4 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 2 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190013

Kontaktfedern-Set, 4 x AA
Produkt Ihrer Liste hinzugefügt
Stahl
vernickelt
A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrer Liste hinzugefügt
transparent
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrer Liste hinzugefügt
PE-Zellschaumstoff
50x25x4mm
A9250807 Aufstellbügel

A9250807

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250807

Aufstellbügel
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9250809 Aufstellbügel

A9250809

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250809

Aufstellbügel
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
A9250817 Aufstellbügel

A9250817

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250817

Aufstellbügel
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9250819 Aufstellbügel

A9250819

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250819

Aufstellbügel
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

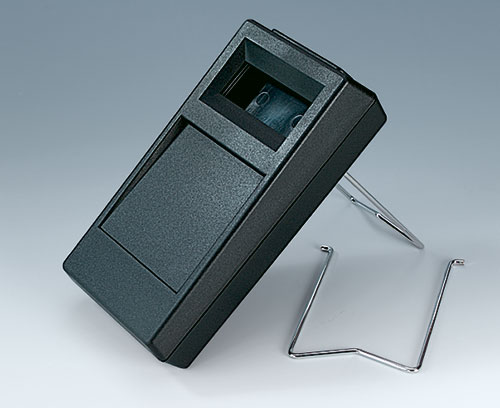

A9361009 Stellbügel

A9361009

Stellbügel Für bedienungsfreundliche Schräglage.

Lieferumfang 1 Stellbügel

schließen

A9361009

Stellbügel
Produkt Ihrer Liste hinzugefügt
Stahl
verchromt

Produktoptionen für Mess-Boxen

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
