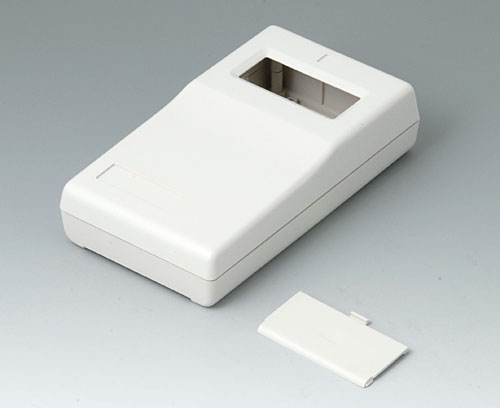

A9060007 UNI-MESS-BOX P, Ausf. I

A9060007

UNI-MESS-BOX P, Ausf. I

Meßgeräte-Gehäuse mit vertieftem Feld für Folientastaturen. Sichtöffnung für Digital- oder Analoganzeige. Von außen zugängliches Batteriefach mit gerastetem Batteriefachdeckel. Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 1 x 1,5 V Baby-Zelle mit Lötfahnen.

Ausführung

Mit Aussparung für Schalterwippe

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schutz"

A9160002 Abdeckstopfen

A9160002

Abdeckstopfen Zur Abdeckung der Schraublöcher auf der Bodenfläche.

Lieferumfang 1 Abdeckstopfen

schließen

A9160002

Abdeckstopfen
Produkt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
A9160004 Displayscheibe P

A9160004

Displayscheibe P Die Displayscheibe schützt die eingebaute Anzeige. Zum Einkleben der Displayscheibe ist eine Klebefolie (A9160006) erhältlich.

Lieferumfang 1 Displayscheibe

schließen

A9160004

Displayscheibe P
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
transparent
60x30x1mm
A9160006 Klebefolie P/M

A9160006

Klebefolie P/M Zum Einkleben der Displayscheibe (A9060004, A9060005).

Lieferumfang 1 Klebefolie

schließen

A9160006

Klebefolie P/M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9160007 Schalterwippe

A9160007

Schalterwippe Für Kippschalter-Anwendung.

Lieferumfang 1 Schalterwippe

schließen

A9160007

Schalterwippe
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
A9250807 Aufstellbügel

A9250807

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250807

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9250817 Aufstellbügel

A9250817

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250817

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für A9060007

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Länge
145 mm
Breite
80 mm
Höhe
36,5 mm
Platinenlänge Unterteil
106 mm
Platinenbreite Unterteil
71 mm
Platinenlänge Oberteil
106 mm
Platinenbreite Oberteil
72 mm
Displaylänge
50 mm
Displaybreite
20 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
87 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
