AltText

A9061019

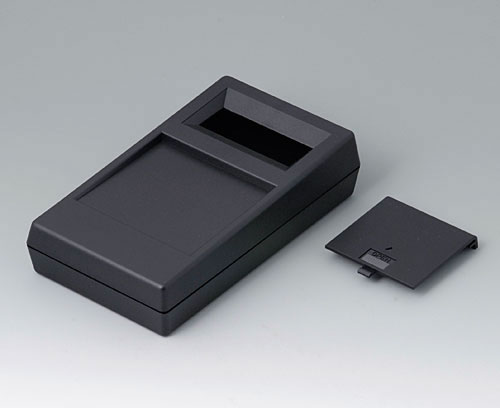

UNI-MESS-BOX N, Ausf. I

Großes komfortables Handgehäuse. Mit vertiefter Fläche, z. B. für Folientastaturen, Bedienelemente. Von außen zugängliches Batteriefach mit rastendem Batteriefachdeckel. Für 2 x 9 V Flachbatterie (PP3) oder 4 x 1,5 V Mignonzellen (AA). Sichtöffnung für Digital- oder Analoganzeigen. Hochgezogene Freifläche für Steckermontage an der Stirnseite des Unterteils.

Ausführung

Mit Batteriefach

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

AltText

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
AltText

A9190013

Kontaktfedern-Set, 4 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 2 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190013

Kontaktfedern-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
AltText

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Zubehör "Schutz"

AltText

A9161004

Displayscheibe N Die Displayscheibe schützt die eingebaute Anzeige. Zum Einkleben der Displayscheibe ist eine Klebefolie (A9161005) erhältlich.

Lieferumfang 1 Displayscheibe

schließen

A9161004

Displayscheibe N
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
transparent
90x36x2mm
AltText

A9161005

Klebefolie N Zum Einkleben der Displayscheibe (A9061004).

Lieferumfang 1 Klebefolie

schließen

A9161005

Klebefolie N
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Tragen"

AltText

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

AltText

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

AltText

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
AltText

A9361009

Stellbügel Für bedienungsfreundliche Schräglage.

Lieferumfang 1 Stellbügel

schließen

A9361009

Stellbügel
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verchromt

Produktoptionen für A9061019

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
schwarz RAL 9005
Länge
180 mm
Breite
100 mm
Höhe
44 mm
Platinenlänge Unterteil
109 mm
Platinenbreite Unterteil
91 mm
Platinenlänge Oberteil
169 mm
Platinenbreite Oberteil
91 mm
Displaylänge
65 mm
Displaybreite
23 mm
Folienlänge
75,1 mm
Folienbreite
80 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
169 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
