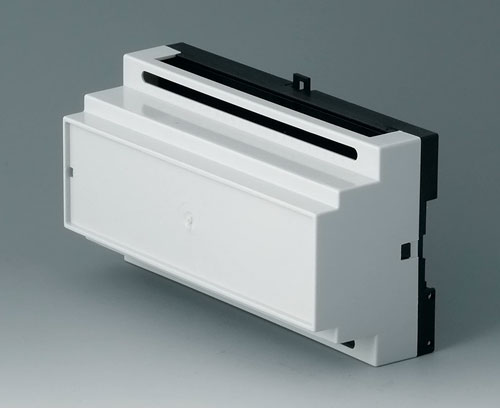

B6505111 RAILTEC B, 9 Module, Ausf. I

B6505111

RAILTEC B, 9 Module, Ausf. I

Gehäuse entspricht DIN 43880, Baugröße 1. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Unterteil mit Befestigungsdomen. Oberteil ohne Lüftungsschlitze. Vertikale und horizontale Führungen für zusätzliche Platinen.

Ausführung

Für Printklemmen im Raster 5,0 / 5,08 (max. 52 Klemmen)

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

schließen

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
PPO (UL 94 V-0)
schwarz

Zubehör "Klemmen"

B6605111 Printklemme, Raster 5,0

B6605111

Printklemme, Raster 5,0 Printklemme, Raster 5,0. 13-polig.

Lieferumfang 1 Stück

schließen

B6605111

Printklemme, Raster 5,0
Produkt Ihrem Warenkorb hinzugefügt
PA 68 (UL 94 V-0)

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B6605100 Deckel, 9 Module

B6605100

Deckel, 9 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

schließen

B6605100

Deckel, 9 Module
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent

Produktoptionen für B6505111

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
157 mm
Höhe
86 mm
Tiefe
59 mm
Platinenlänge Unterteil
82,4 mm
Platinenbreite Unterteil
151,2 mm
Pole
≤ 52
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
99 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark
