RAILTEC B

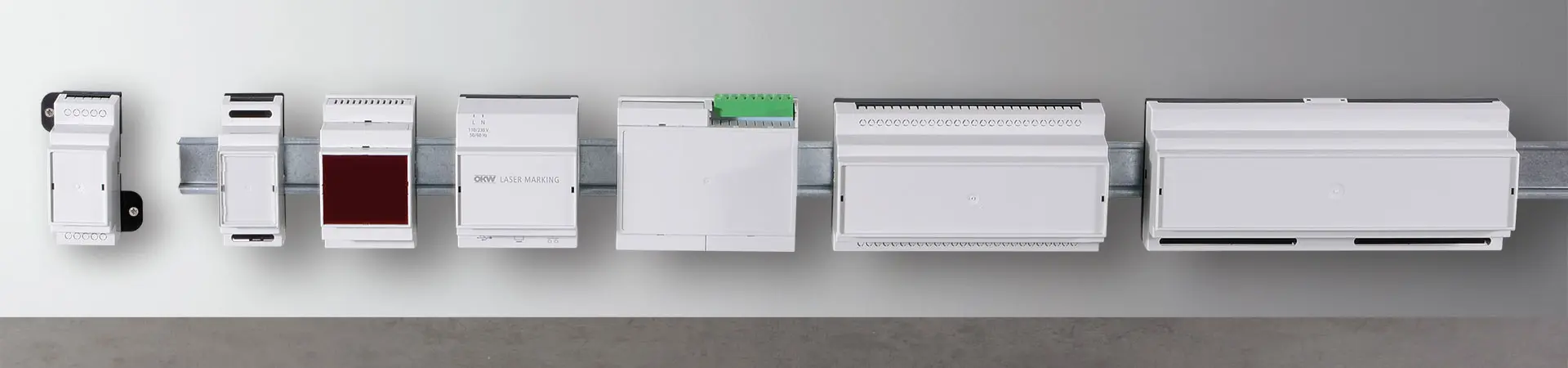

Railtec B

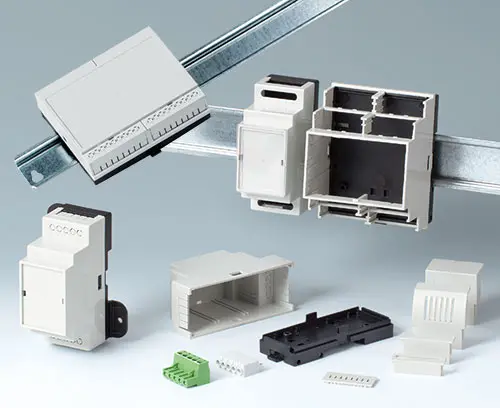

Vielseitige DIN-Schienengehäuse

Die einfache und schnelle Rastmontage auf DIN-Schienen nach EN 60715 TH35 zeichnet die Gehäusefamilie RAILTEC B aus.

  • 6 Größen (2-12 Module) in Anlehnung an DIN 43880, Baugröße 1;

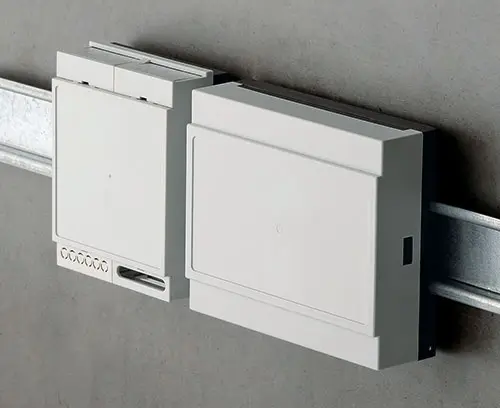

    4 Größen (2, 4, 6 & 9 Module) mit flachem Oberteil;
    4 Größen (2, 4, 6 & 9 Module) mit jeweils 3 Ausführungen eines flach/hohen Oberteils
  • vollisoliert und berührungssicher nach VBG 4 sowie IEC 529/DIN VDE 0470-1
  • flammwidriges Material (UL 94 V-0)

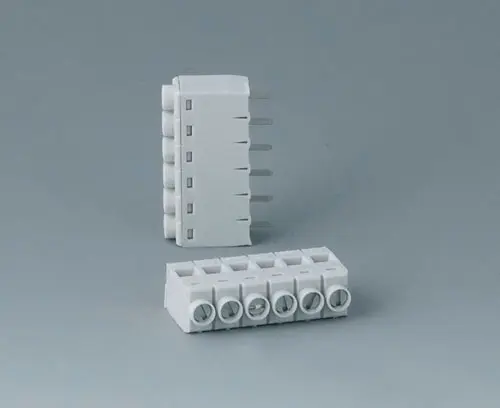

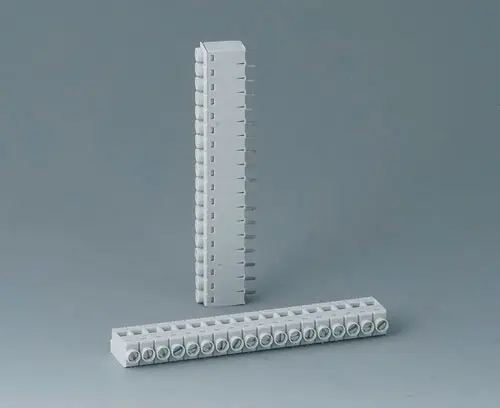

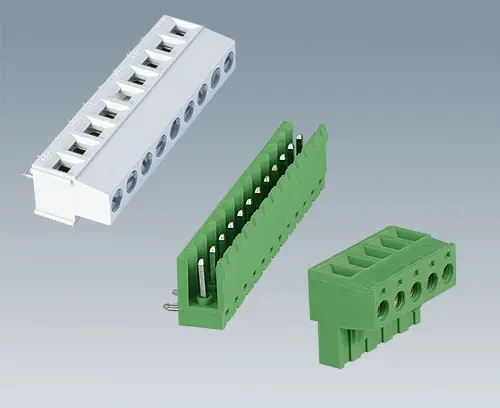

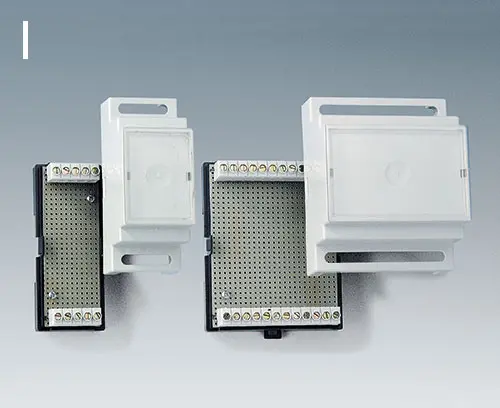

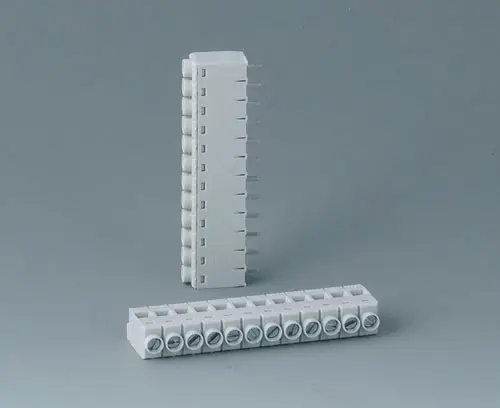

  • Ausführung I und XI: für Printklemmen im Raster 5,0/5,08

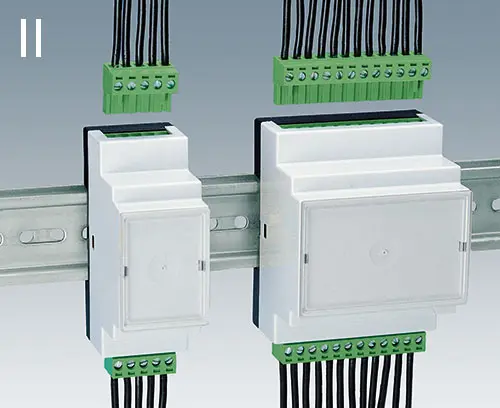

  • Ausführung II und XII: für Stiftleisten im Raster 5,0/5,08

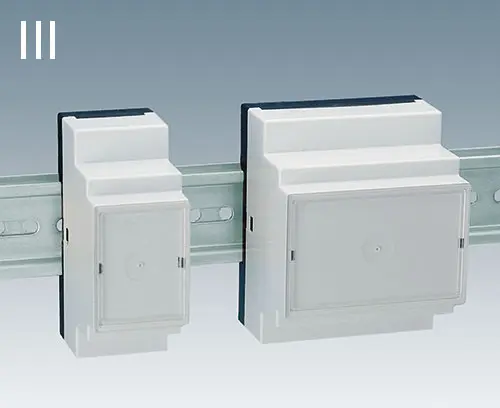

  • Ausführung III und XIII: geschlossene Gehäuse, z.B. für Frontsteckverbinder, D-SUB-Stecker, etc.
  • Ausführung IV: für Printklemmen im Raster 5,0/5,08 (nur unten)

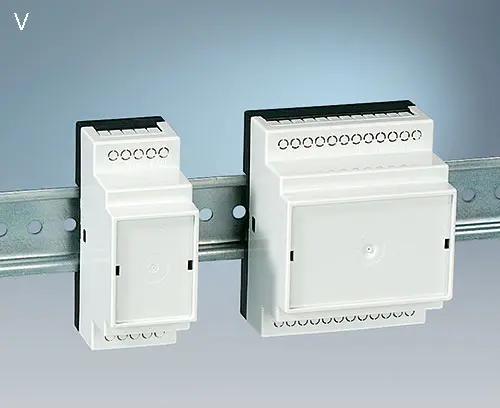

  • Ausführung V: mit Perforationen im Raster 5,0

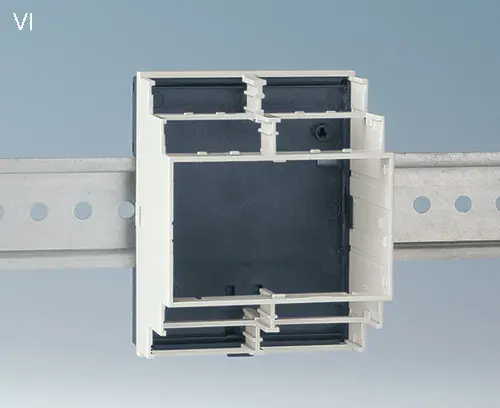

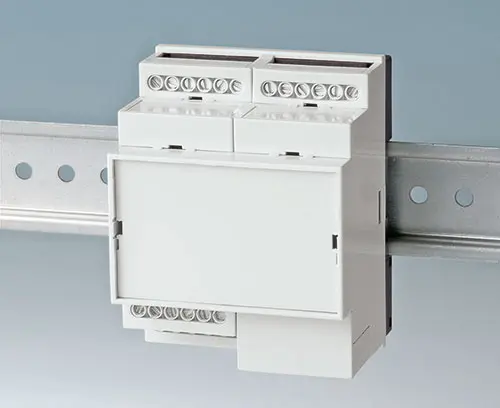

  • Ausführung VI: offene Gehäuse für individuelle Kombinationen (Klemmenabdeckung/Trennwand), wahlweise 1 oder 2 Anschluss-Ebenen
  • Abdeckung für KNX-Steckverbinder, passend für Modulbreiten 2 und 4 (Gehäuseausführung VI bzw. Gehäuse mit flachem Oberteil)
  • passend für DIN-Schienen EN 60715 TH35 oder direkte Wandmontage

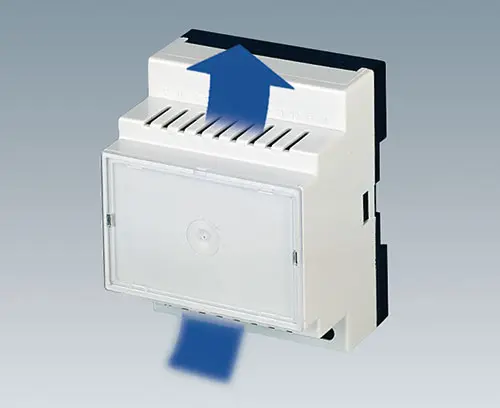

  • ohne/mit Lüftungsschlitzen für gute Wärmeabfuhr
  • flexibel bei der Bestückung: Positionierung der Leiterplatten in allen drei Raumrichtungen; Unterteil mit Befestigungsdomen, Oberteil mit Führungen

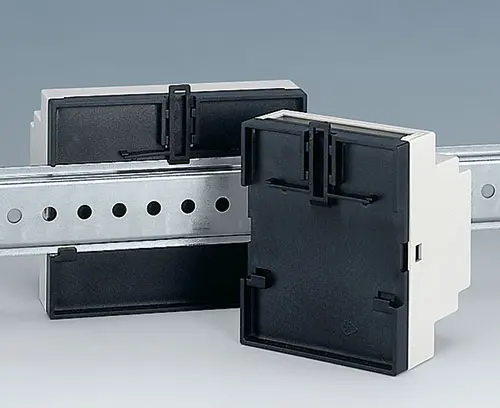

  • Rastclip im Unterteil vormontiert

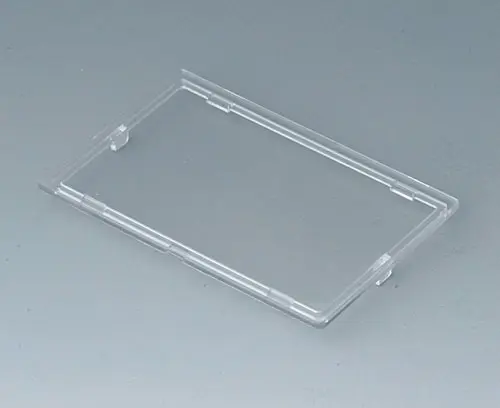

  • transparenter Deckel (Zubehör für hohe Ausführungen) schützt Anzeige- und Bedienelemente
  • Schutzart < IP 40

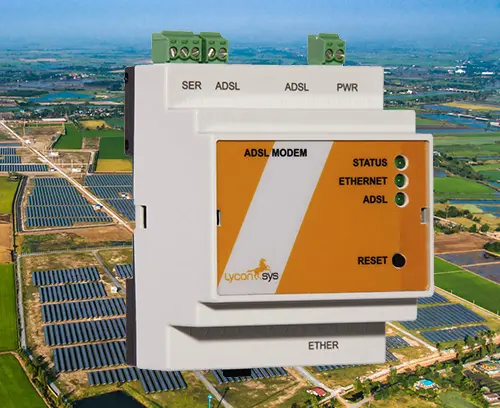

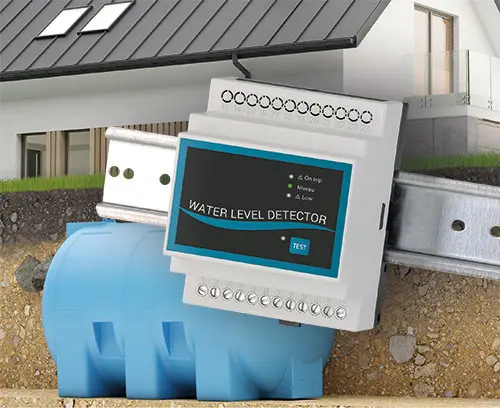

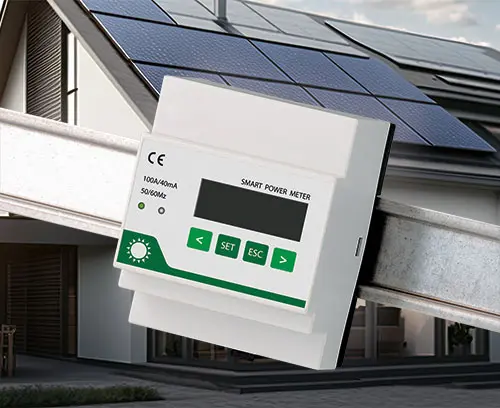

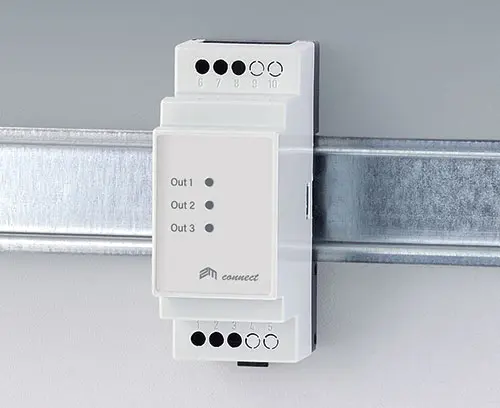

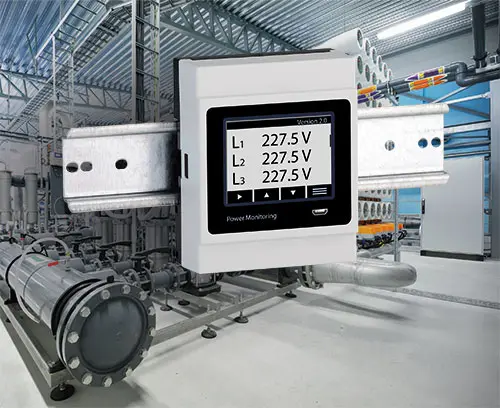

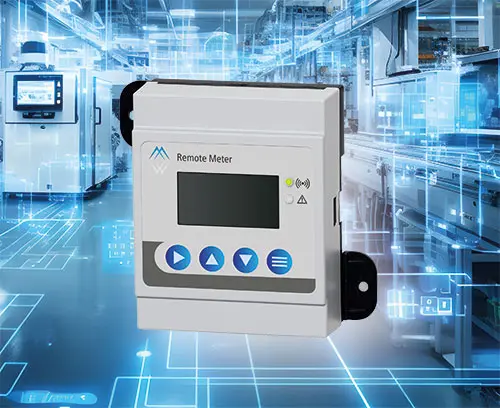

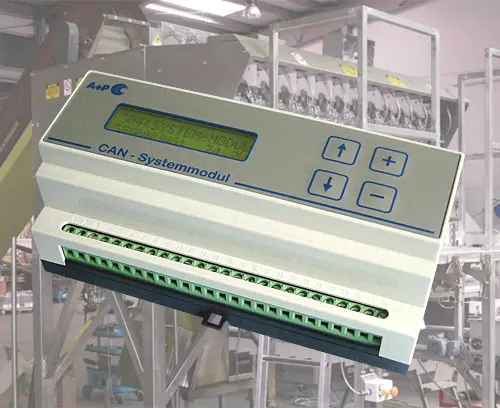

  • Anwendungsbeispiele

Anwendungsbereiche

  • Universeller Einsatz als Installationsgehäuse
  • Entsprechend den Vorgaben der Maschinen- und Automobilindustrie
  • Smart Factory / Industrie 4.0
  • Besonders geeignet für die Steuerungs- und Regeltechnik
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Ohne Lüftungsschlitze

RAILTEC B ohne Lüftungsschlitze

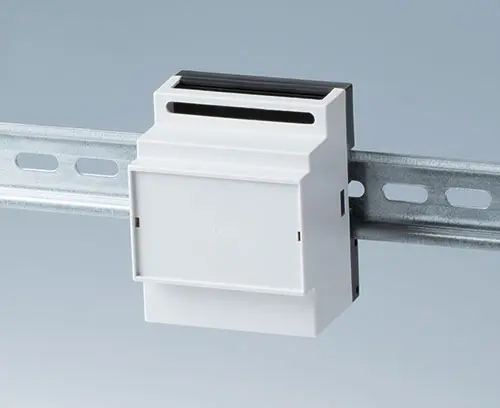

Mit Anschlussebenen flach/hoch

RAILTEC B mit Anschlussebenen flach/hoch

Mit Lüftungsschlitzen

RAILTEC B mit Lüftungsschlitzen

Individuelle Konfiguration mit Systembauteilen

RAILTEC B individuelle Konfiguration mit Systembauteilen

Flaches Oberteil

RAILTEC B flaches Oberteil

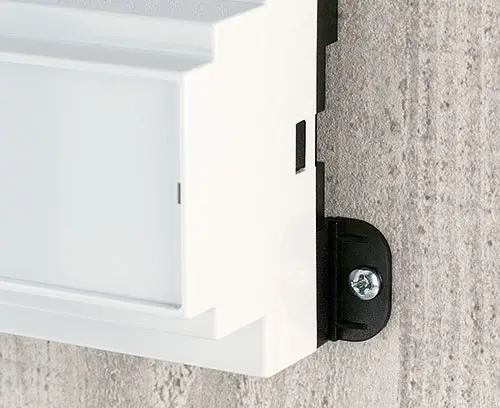

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

schließen

B6600334

Wandhalter-Set PPO (UL 94 V-0)
schwarz
B6606100 Deckel, 12 Module

B6606100

Deckel, 12 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

schließen

B6606100

Deckel, 12 Module PC (UL 94 V-0)
transparent

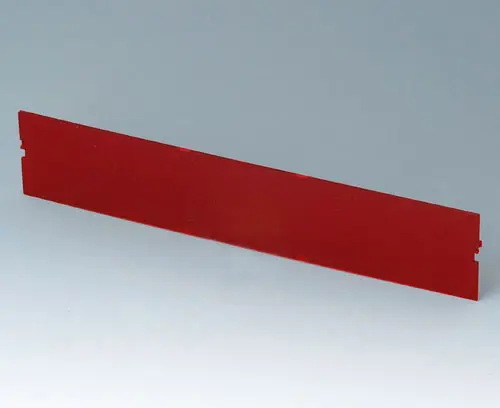

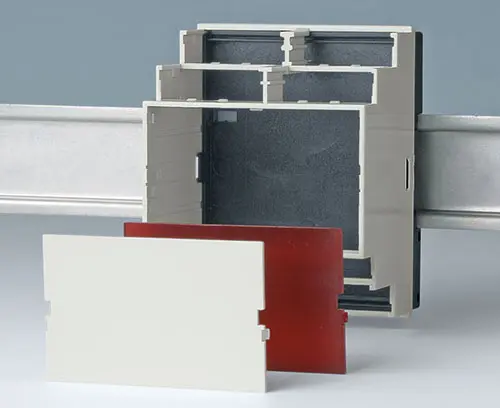

B6606480 Frontplatte, 12 Module, Ausf. VI

B6606480

Frontplatte, 12 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

schließen

B6606480

Frontplatte, 12 Module, Ausf. VI PC (UL 94 V-0)
rot transparent
206x42mm
B6607140 Klemmenabdeckung, flach

B6607140

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6607140

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau

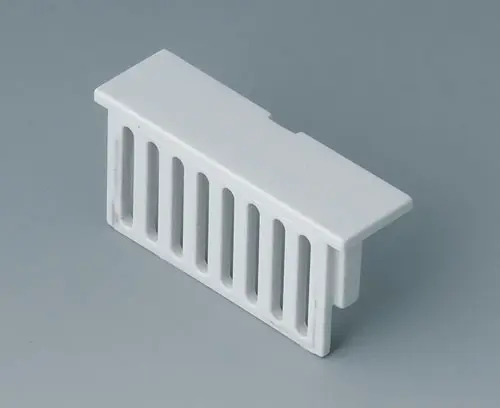

B6607141 Klemmenabdeckung, flach

B6607141

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6607141

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau
B6607142 Klemmenabdeckung, flach

B6607142

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Für Printklemmen Raster 5,0, 6-polig

Lieferumfang 1 Stück

schließen

B6607142

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau

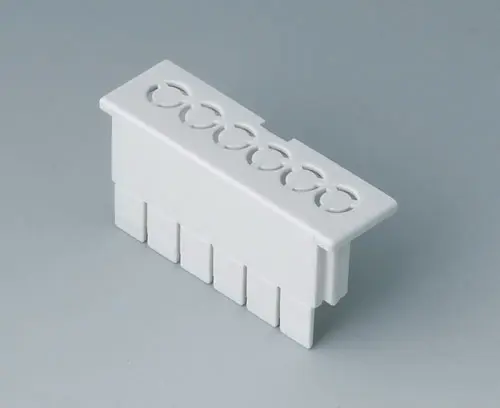

B6607143 Klemmenabdeckung, flach

B6607143

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Perforiert Raster 5,0, 6-polig

Lieferumfang 1 Stück

schließen

B6607143

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau

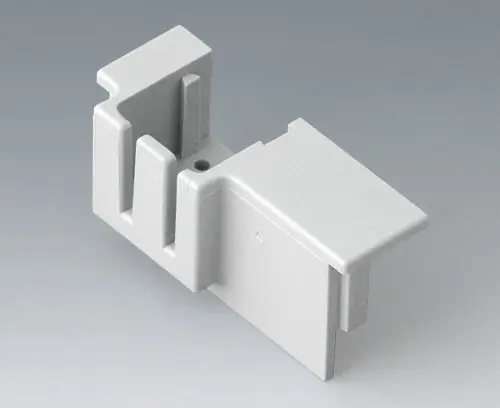

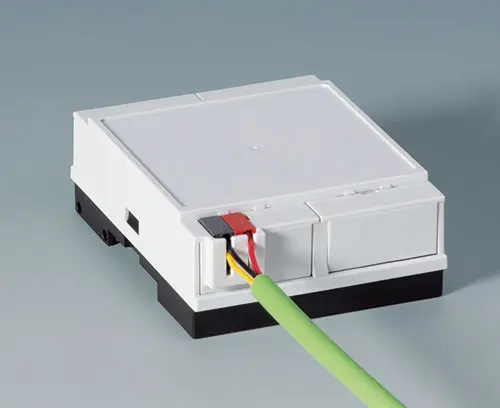

B6607145 Abdeckung KNX, flach

B6607145

Abdeckung KNX, flach Montage durch einfaches Verrasten.

Ausführung Für KNX-Steckverbinder

Lieferumfang 1 Stück

schließen

B6607145

Abdeckung KNX, flach PC (UL 94 V-0)
lichtgrau

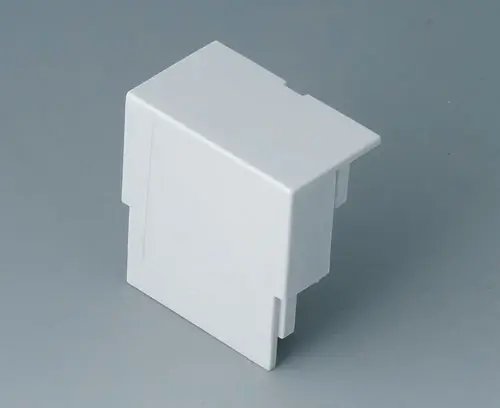

B6607160 Klemmenabdeckung, hoch

B6607160

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6607160

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

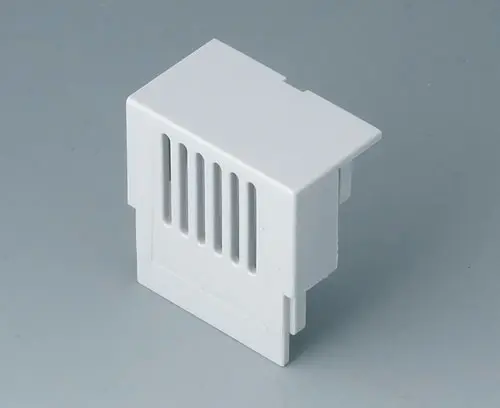

B6607161 Klemmenabdeckung, hoch

B6607161

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6607161

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau
B6607162 Klemmenabdeckung, hoch

B6607162

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, geschlossen

Lieferumfang 1 Stück

schließen

B6607162

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

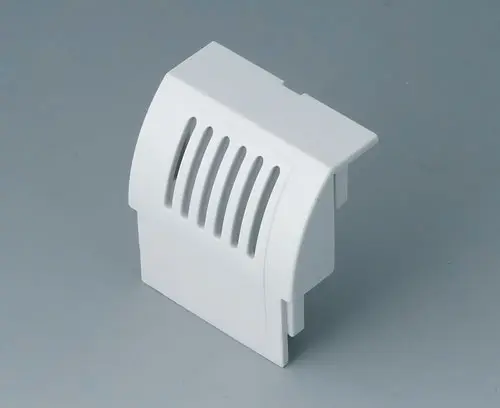

B6607163 Klemmenabdeckung, hoch

B6607163

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6607163

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

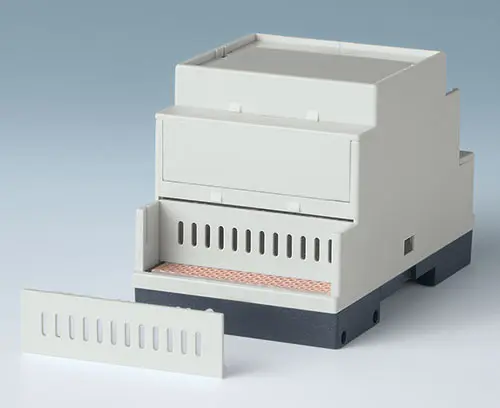

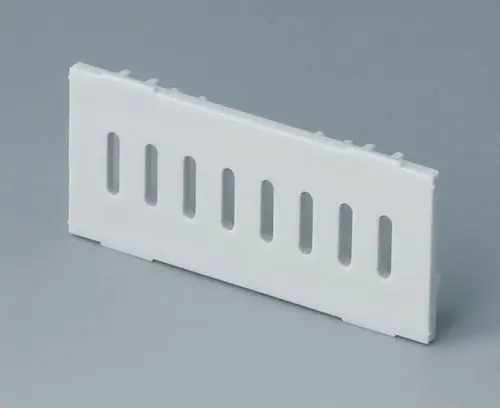

B6607191 Trennwand

B6607191

Trennwand Trennt den Elektronik- und Klemmenbereich bei Einsatz ohne Klemmenabdeckung (unterste Ebene). Anschlüsse von außen zugänglich. Einfach zum Einschieben.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6607191

Trennwand PC (UL 94 V-0)
lichtgrau

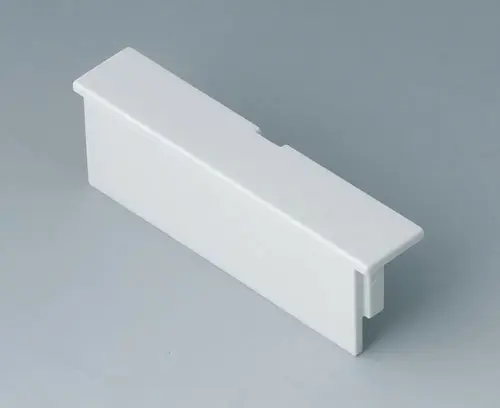

B6608140 Klemmenabdeckung, flach

B6608140

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6608140

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau

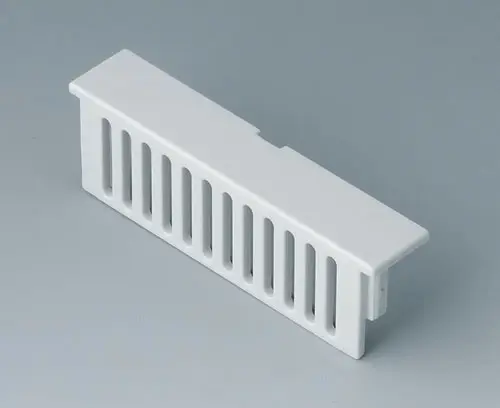

B6608141 Klemmenabdeckung, flach

B6608141

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608141

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau
B6608142 Klemmenabdeckung, flach

B6608142

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Für Printklemmen Raster 5.0, 9-polig

Lieferumfang 1 Stück

schließen

B6608142

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau
B6608143 Klemmenabdeckung, flach

B6608143

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Perforiert Raster 5,0, 9-polig

Lieferumfang 1 Stück

schließen

B6608143

Klemmenabdeckung, flach PC (UL 94 V-0)
lichtgrau

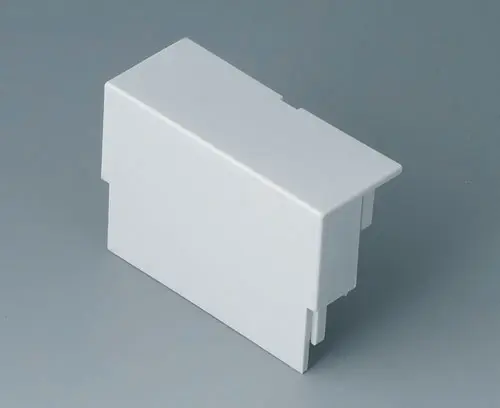

B6608160 Klemmenabdeckung, hoch

B6608160

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6608160

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

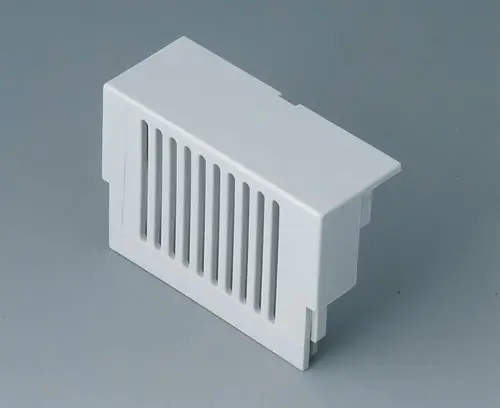

B6608161 Klemmenabdeckung, hoch

B6608161

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608161

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

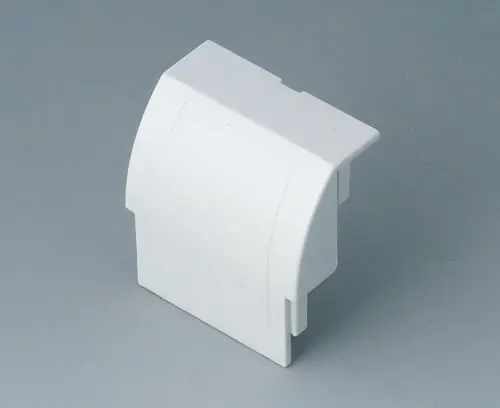

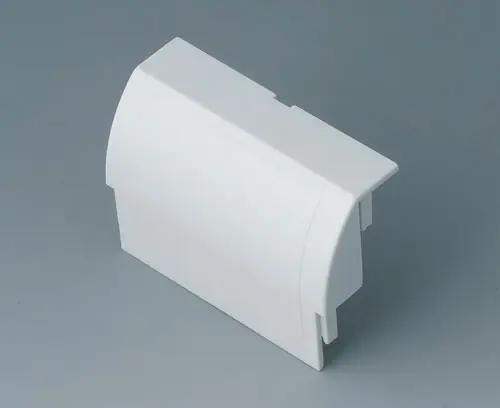

B6608162 Klemmenabdeckung, hoch

B6608162

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, geschlossen

Lieferumfang 1 Stück

schließen

B6608162

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

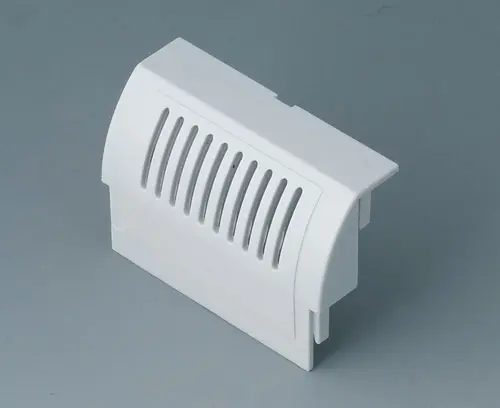

B6608163 Klemmenabdeckung, hoch

B6608163

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608163

Klemmenabdeckung, hoch PC (UL 94 V-0)
lichtgrau

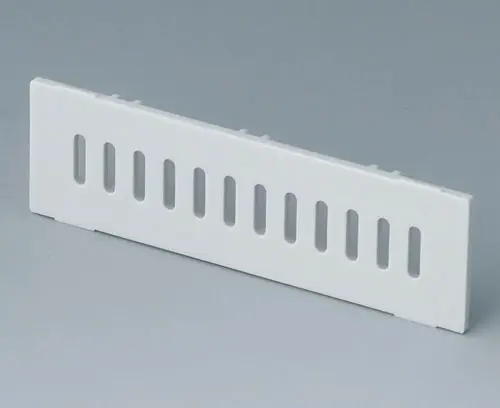

B6608191 Trennwand

B6608191

Trennwand Trennt den Elektronik- und Klemmenbereich bei Einsatz ohne Klemmenabdeckung (unterste Ebene). Anschlüsse von außen zugänglich. Einfach zum Einschieben.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608191

Trennwand PC (UL 94 V-0)
lichtgrau

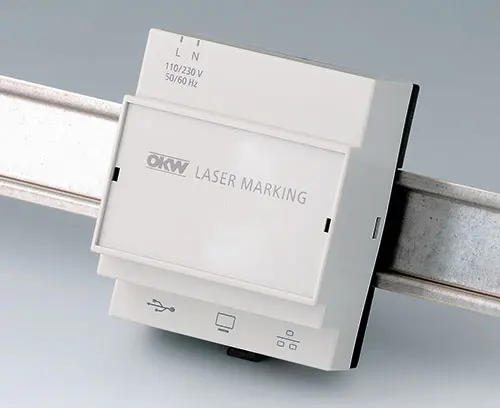

Produktoptionen für Railtec B

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
