B6504229

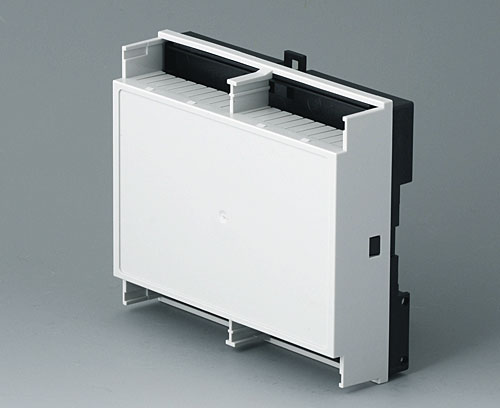

RAILTEC B, 6 Module, Ausf. flach

Gehäuse mit offenen Anschlussseiten, flache Bauform - für max. 4 Klemmenabdeckungen flach (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35 oder direkte Wandmontage (Zubehör). Unterteil mit Befestigungsdomen.

Ausführung

Individuelle Konfiguration siehe Zubehör

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

AltText

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

schließen

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
PPO (UL 94 V-0)
schwarz

Zubehör "Klemmen"

Zubehör "Klemmenabdeckung"

AltText

B6608140

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6608140

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
AltText

B6608141

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608141

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
AltText

B6608142

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Für Printklemmen Raster 5.0, 9-polig

Lieferumfang 1 Stück

schließen

B6608142

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
AltText

B6608143

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Perforiert Raster 5,0, 9-polig

Lieferumfang 1 Stück

schließen

B6608143

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

Zubehör "Schrauben"

AltText

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B6504229

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
105 mm
Höhe
89,6 mm
Tiefe
31,25 mm
Platinenlänge Unterteil
82 mm
Platinenbreite Unterteil
99,2 mm
Folienlänge
60 mm
Folienbreite
97,7 mm
Raster
5,0 mm
Pole
≤ 36
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
61 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark
