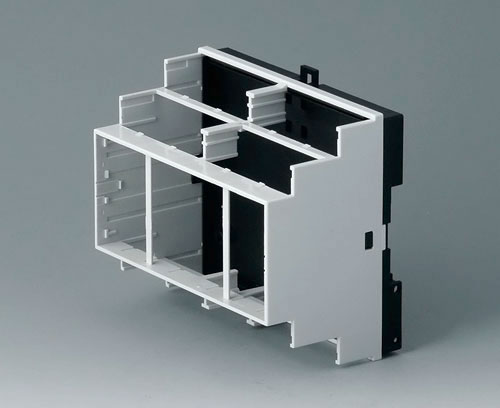

B6504121 RAILTEC B, 6 Module, Ausf. VI

B6504121

RAILTEC B, 6 Module, Ausf. VI

Gehäuse mit offenen Anschlussseiten - für max. 8 Klemmenabdeckungen flach, 4 Klemmenabdeckungen hoch oder 4 Trennwände (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Flexible Positionierung der Leiterplatten in allen 3 Raumrichtungen.

Ausführung

Individuelle Konfiguration siehe Zubehör

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

schließen

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
PPO (UL 94 V-0)
schwarz

Zubehör "Klemmen"

B6600111 Printklemme, Raster 5,0

B6600111

Printklemme, Raster 5,0 Printklemme, Raster 5,0. 36-polig.

Lieferumfang 1 Stück

schließen

B6600111

Printklemme, Raster 5,0
Produkt Ihrem Warenkorb hinzugefügt
PA 68 (UL 94 V-0)
lichtgrau
B6602222 Stiftleiste, Raster 5,08

B6602222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

schließen

B6602222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)
B6602223 Stiftleiste, Raster 5,08

B6602223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

schließen

B6602223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)

Zubehör "Klemmenabdeckung"

B6608140 Klemmenabdeckung, flach

B6608140

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6608140

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608141 Klemmenabdeckung, flach

B6608141

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608141

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608142 Klemmenabdeckung, flach

B6608142

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Für Printklemmen Raster 5.0, 9-polig

Lieferumfang 1 Stück

schließen

B6608142

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608143 Klemmenabdeckung, flach

B6608143

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Perforiert Raster 5,0, 9-polig

Lieferumfang 1 Stück

schließen

B6608143

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608160 Klemmenabdeckung, hoch

B6608160

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

schließen

B6608160

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608161 Klemmenabdeckung, hoch

B6608161

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608161

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608162 Klemmenabdeckung, hoch

B6608162

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, geschlossen

Lieferumfang 1 Stück

schließen

B6608162

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608163 Klemmenabdeckung, hoch

B6608163

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608163

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
B6608191 Trennwand

B6608191

Trennwand Trennt den Elektronik- und Klemmenbereich bei Einsatz ohne Klemmenabdeckung (unterste Ebene). Anschlüsse von außen zugänglich. Einfach zum Einschieben.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

schließen

B6608191

Trennwand
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B6604100 Deckel, 6 Module

B6604100

Deckel, 6 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

schließen

B6604100

Deckel, 6 Module
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
B6604180 Frontplatte, 6 Module, Ausf. VI

B6604180

Frontplatte, 6 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

schließen

B6604180

Frontplatte, 6 Module, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
lichtgrau
102x42mm
B6604480 Frontplatte, 6 Module, Ausf. VI

B6604480

Frontplatte, 6 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

schließen

B6604480

Frontplatte, 6 Module, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
rot transparent
102x42mm
B6604580 Frontplatte, 6 Module, Ausf. VI

B6604580

Frontplatte, 6 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

schließen

B6604580

Frontplatte, 6 Module, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
rauchglas
102x42mm

Produktoptionen für B6504121

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
105 mm
Höhe
90 mm
Tiefe
58 mm
Platinenlänge Unterteil
82,4 mm
Platinenbreite Unterteil
99,2 mm
Raster
5,0 mm
Pole
≤ 72
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
54 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark
