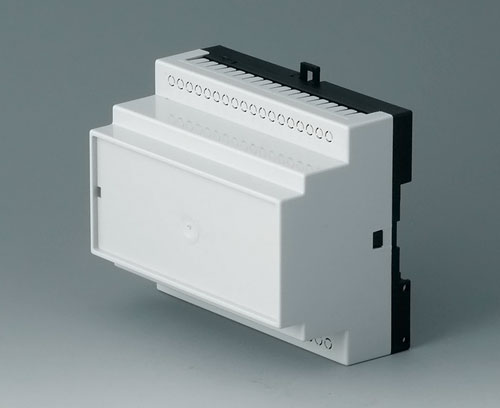

B6504110 RAILTEC B, 6 Module, Ausf. V
Scroll

B6504110

RAILTEC B, 6 Module, Ausf. V

Gehäuse entspricht DIN 43880, Baugröße 1. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Unterteil mit Befestigungsdomen. Oberteil ohne Lüftungsschlitze. Vertikale und horizontale Führungen für zusätzliche Platinen.

Ausführung

Mit Perforationen für max. 36 Printklemmen im Raster 5,0 oder 2 Stiftleisten 18-polig

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B6504110

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

schließen

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
PPO (UL 94 V-0)
schwarz

Zubehör "Klemmen"

B6604111 Printklemme, Raster 5,0

B6604111

Printklemme, Raster 5,0 Printklemme, Raster 5,0. 18-polig.

Lieferumfang 1 Stück

schließen

B6604111

Printklemme, Raster 5,0
Produkt Ihrem Warenkorb hinzugefügt
PA 68 (UL 94 V-0)
B6604222 Stiftleiste, Raster 5,08

B6604222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 18-polig.

Lieferumfang 1 Stück

schließen

B6604222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 68 (UL 94 V-0)
B6604223 Stiftleiste, Raster 5,08

B6604223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 18-polig.

Lieferumfang 1 Stück

schließen

B6604223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 68 (UL 94 V-0)

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B6604100 Deckel, 6 Module

B6604100

Deckel, 6 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

schließen

B6604100

Deckel, 6 Module
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent

Produktoptionen für B6504110

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen 2D, 3D / Infos
  • Kfm. Daten
Material
PC (UL 94 V-0)
Oberteil
PPO (UL 94 V-0)
Unterteil
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
105 mm
Höhe
86 mm
Tiefe
59 mm
Platinenlänge Unterteil
82,4 mm
Platinenbreite Unterteil
99,2 mm
Pole
≤ 36
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
77 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6504110 und vergessen Sie nicht, ein Angebot anzufordern!
