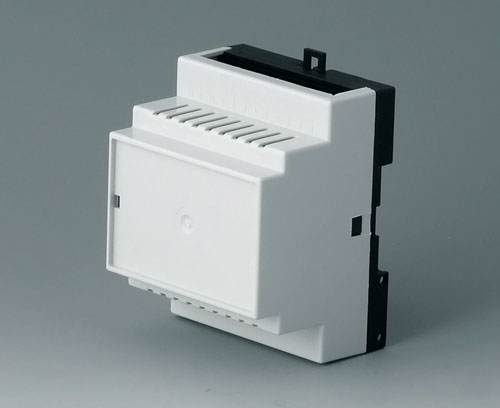

B6503115 RAILTEC B, 4 Module, Ausf. II
Scroll

B6503115

RAILTEC B, 4 Module, Ausf. II

Gehäuse entspricht DIN 43880, Baugröße 1. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Unterteil mit Befestigungsdomen. Oberteil mit Lüftungsschlitzen. Vertikale und horizontale Führungen für zusätzliche Platinen.

Ausführung

Für Stiftleisten (12-polig) im Raster 5,0 / 5,08

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B6503115

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

schließen

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
PPO (UL 94 V-0)
schwarz

Zubehör "Klemmen"

B6603222 Stiftleiste, Raster 5,08

B6603222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 12-polig.

Lieferumfang 1 Stück

schließen

B6603222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)
B6603223 Stiftleiste, Raster 5,08

B6603223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 12-polig.

Lieferumfang 1 Stück

schließen

B6603223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 V-0)

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B6603100 Deckel, 4 Module

B6603100

Deckel, 4 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

schließen

B6603100

Deckel, 4 Module
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent

Produktoptionen für B6503115

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen 2D, 3D / Infos
  • Kfm. Daten
Material
PC (UL 94 V-0)
Oberteil
PPO (UL 94 V-0)
Unterteil
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
70 mm
Höhe
86 mm
Tiefe
58 mm
Platinenlänge Unterteil
82 mm
Platinenbreite Unterteil
64 mm
Pole
≤ 24
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
52 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6503115 und vergessen Sie nicht, ein Angebot anzufordern!
