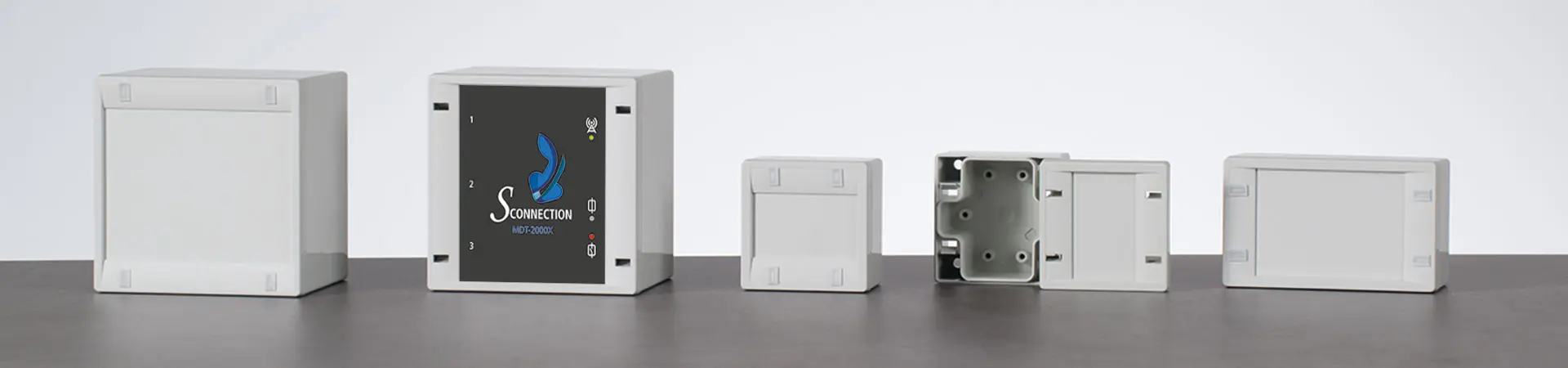

SNAPTEC

Snaptec

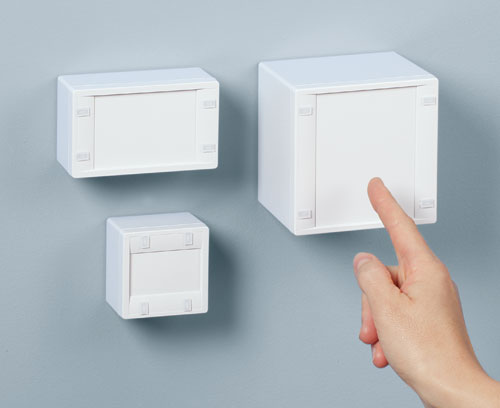

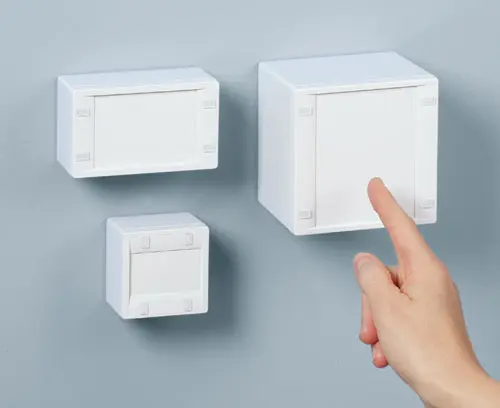

Gehäuse mit einem Klick IP 65

Die SNAPTEC Gehäuse zeichnen eine rationelle Montage mittels innovativer Rasttechnik aus.

  • preisgünstige Wandgehäuse
  • rationelle Gehäusemontage dank rastender Oberteile

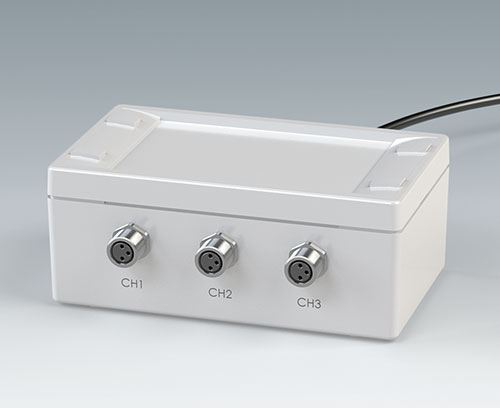

  • hohe Unterteile gewährleisten eine maximale Fläche für Kabelverschraubungen und Schnittstellen

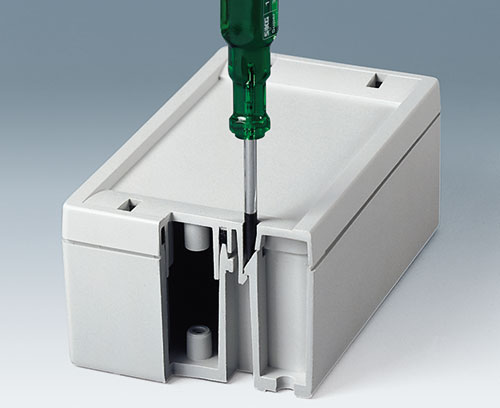

  • schnelle Demontage mit Entraster oder Schraubendreher

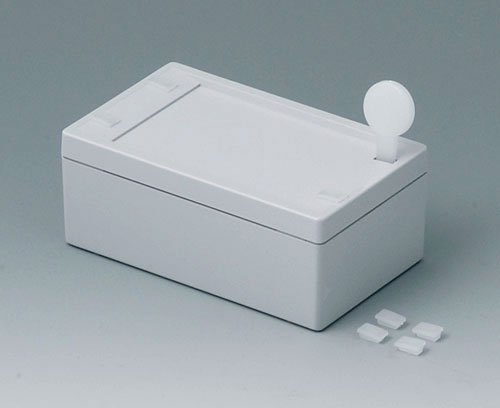

  • Entraster und Abdeckungen für Öffnungen im Lieferumfang enthalten

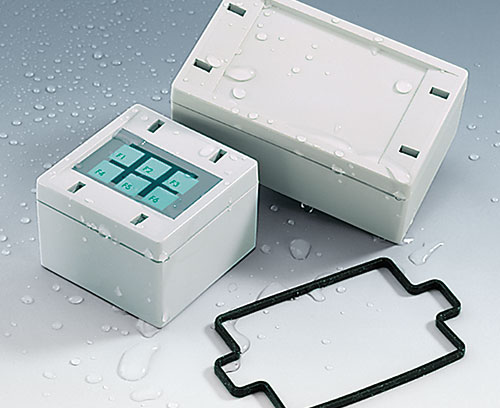

  • hohe Schutzart IP 65; Dichtung im Oberteil bereits eingelegt

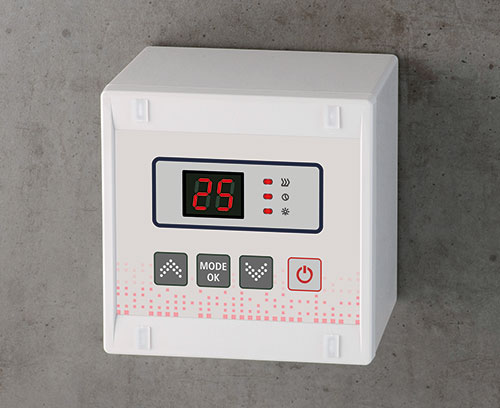

  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur oder Etikette

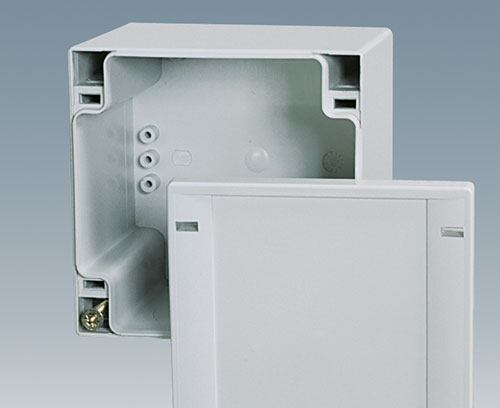

  • einfache Wandmontage, unsichtbar in den dafür vorgesehenen Schächten im Unterteil

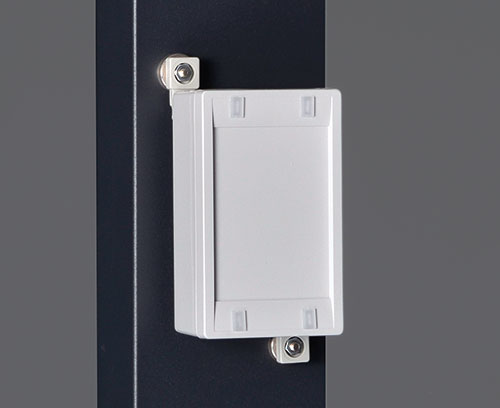

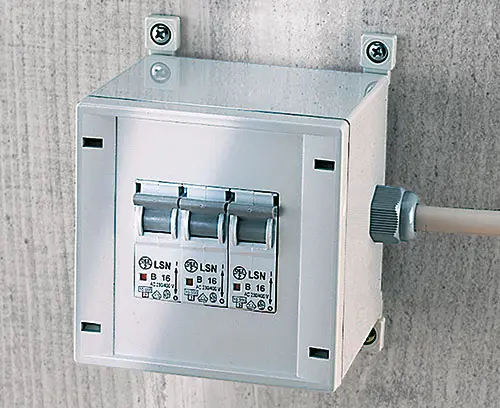

  • alternativ separate, außenliegende Befestigungslaschen

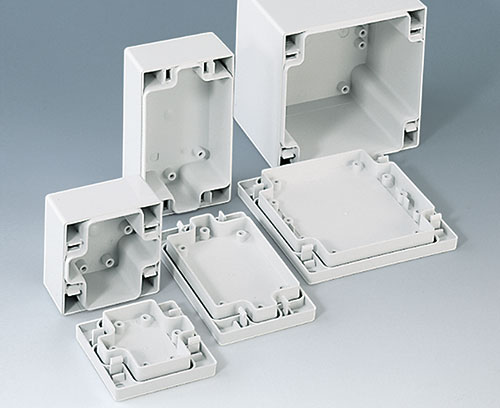

  • integrierte Befestigungsdome für Platinen und Einbauteile

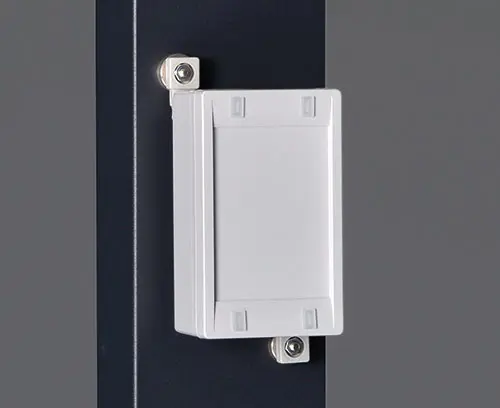

  • Anwendungsbeispiele

Anwendungsbereiche

  • Prädestiniert für Elektroinstallation, z.B. in der Heizungs-, Klima- und Lüftungstechnik als Steuer- und Kontrollgeräte, Maschinen- und Anlagenbau und Sicherheitstechnik etc.
  • Aber auch im Elektronikbereich einsetzbar, z.B. digitale und analoge Messgeräte, für Sensoranwendungen, als Schnittstellengehäuse, Alarmgeräte etc.
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen

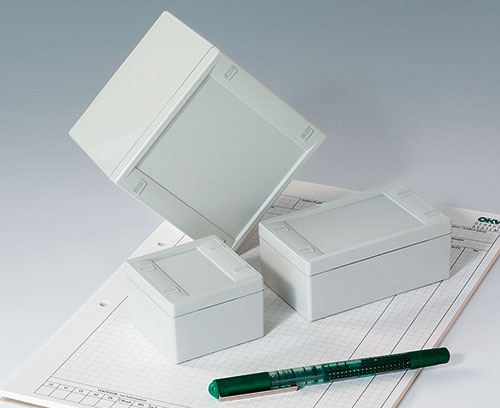

C3006061 SNAPTEC 60 x 60

C3006061

SNAPTEC 60 x 60 Gehäuseober- und -unterteil werden durch einen neuartigen Schnapp-Verschluss fest miteinander verrastet. Befestigungsdome in Ober- und Unterteil. Vertieft liegende Fläche für Folientastaturen. Einfache, unsichtbare Wandmontage in dafür vorgesehenen Schächten im Unterteil.

Lieferumfang 1 Ober- und Unterteil mit Dichtung, Abdeckungen für die Rastöffnungen, Entraster

schließen

C3006061

SNAPTEC 60 x 60 ABS (UL 94 HB)
lichtgrau RAL 7035
60x60x40mm
IP 65
C3006101 SNAPTEC 60 x 100

C3006101

SNAPTEC 60 x 100 Gehäuseober- und -unterteil werden durch einen neuartigen Schnapp-Verschluss fest miteinander verrastet. Befestigungsdome im Ober- und Unterteil. Vertieft liegende Fläche für Folientastaturen. Einfache, unsichtbare Wandmontage in dafür vorgesehenen Schächten im Unterteil.

Lieferumfang 1 Ober- und Unterteil mit Dichtung, Abdeckungen für die Rastöffnungen, Entraster

schließen

C3006101

SNAPTEC 60 x 100 ABS (UL 94 HB)
lichtgrau RAL 7035
60x100x40mm
IP 65
C3010101 SNAPTEC 100 x 100

C3010101

SNAPTEC 100 x 100 Gehäuseober- und -unterteil werden durch einen neuartigen Schnapp-Verschluss fest miteinander verrastet. Befestigungsdome im Ober- und Unterteil. Vertieft liegende Fläche für Folientastaturen. Einfache, unsichtbare Wandmontage in dafür vorgesehenen Schächten im Unterteil.

Lieferumfang 1 Ober- und Unterteil mit Dichtung, Abdeckungen für die Rastöffnungen, Entraster

schließen

C3010101

SNAPTEC 100 x 100 ABS (UL 94 HB)
lichtgrau RAL 7035
100x100x80mm
IP 65
C2299028 Befestigungslaschen

C2299028

Befestigungslaschen Für eine außen liegende Wandbefestigung. Sie können wahlweise oben/unten oder seitlich angebracht werden.

Lieferumfang 4 Stück inkl. Befestigungselemente

schließen

C2299028

Befestigungslaschen PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt > 6 bar.
Temperaturbereich -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75 PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt > 6 bar.
Temperaturbereich -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1 PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2316147

C2316147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 16,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2316147

Kabeldurchführung TPE
lichtgrau RAL 7035
IP 67
C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung EPDM
lichtgrau RAL 7035
IP 67
C2320147 Kabeldurchführung

C2320147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 6 - 13 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320147

Kabeldurchführung TPE
lichtgrau RAL 7035
IP 67
C2325147 Kabeldurchführung

C2325147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3,5 mm und für Kabeldurchmesser von 8 - 17 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 25,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2325147

Kabeldurchführung TPE
lichtgrau RAL 7035
IP 67

Produktoptionen für Snaptec

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
