Aluminium-Profilgehäuse
C3006101

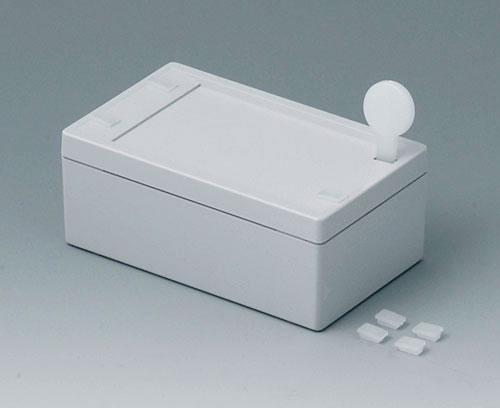

SNAPTEC 60 x 100
Gehäuseober- und -unterteil werden durch einen neuartigen Schnapp-Verschluss fest miteinander verrastet. Befestigungsdome im Ober- und Unterteil. Vertieft liegende Fläche für Folientastaturen. Einfache, unsichtbare Wandmontage in dafür vorgesehenen Schächten im Unterteil.
Lieferumfang1 Ober- und Unterteil mit Dichtung, Abdeckungen für die Rastöffnungen, Entraster
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für C3006101
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Schutz"
C2306917
Druckausgleichselement M6x0,75
Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).
Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter
C2306917
Druckausgleichselement M6x0,75Produkt Ihrem Warenkorb hinzugefügt
lichtgrau RAL 7035
C2310917
Druckausgleichselement M10x1
Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).
Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter
C2310917
Druckausgleichselement M10x1Produkt Ihrem Warenkorb hinzugefügt
lichtgrau RAL 7035
C2316147
Kabeldurchführung
Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 16,5 mm.
Lieferumfang 1 Kabeldurchführung
C2316147
KabeldurchführungProdukt Ihrem Warenkorb hinzugefügt
lichtgrau RAL 7035
Zubehör "Wand/Halter"
C2299028
Befestigungslaschen
Für eine außen liegende Wandbefestigung. Sie können wahlweise oben/unten oder seitlich angebracht werden.
Lieferumfang 4 Stück inkl. Befestigungselemente
C2299028
BefestigungslaschenProdukt Ihrem Warenkorb hinzugefügt
lichtgrau RAL 7035
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für C3006101
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos

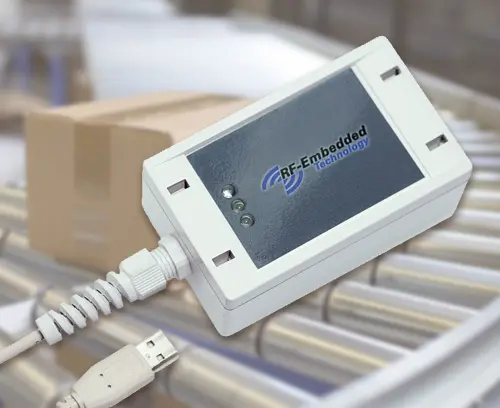

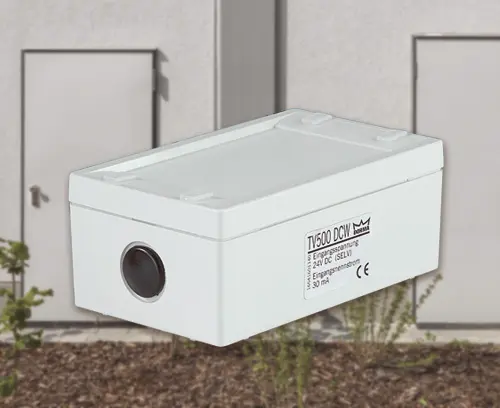

- Anwendungsbeispiele
- Kfm. Daten
Material
Schutzart
Farbe
lichtgrau RAL 7035
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
60 mm
Breite
100 mm
Höhe
40 mm
Platinenlänge Unterteil
52 mm
Platinenbreite Unterteil
69 mm
Platinenlänge Oberteil
50 mm
Platinenbreite Oberteil
68 mm
Folienlänge
49,1 mm
Folienbreite
69,8 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 207 KB
- AutoCAD DWG-Format 530 KB
- AutoCAD DXF-Format 1.784 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 1.762 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00007974.x_t 3.333 KB
- 00007974.STEP 7.496 KB
- 00007974.SAT 8.641 KB
Gewicht/1 Stück
75 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für C3006101 und vergessen Sie nicht, ein Angebot anzufordern!
