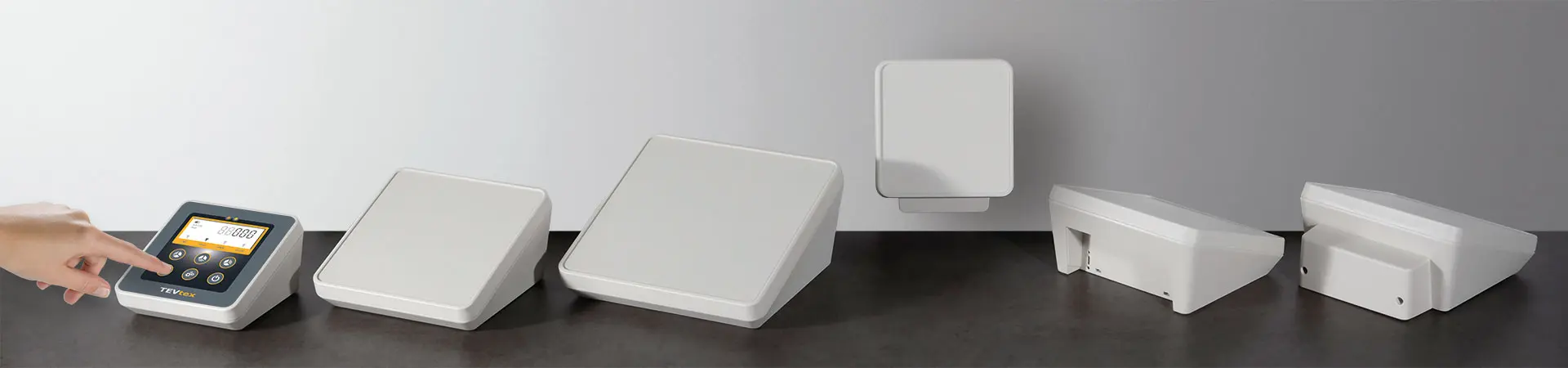

PROTEC Pult- und Wandgehäuse

Protec

Steuern im Quadrat

Das PROTEC ist gekennzeichnet durch eine quadratische Grundform mit einer weichen Konturenführung. Aufgrund dessen ist das Wand- und Pultgehäuse optimal geeignet für moderne Elektronikanwendungen im Innen- als auch im Außenbereich.

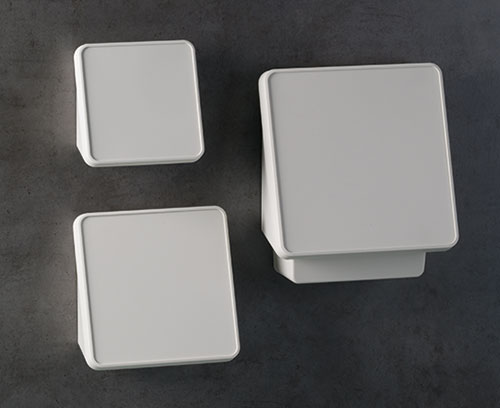

  • drei Größen 140/180/220, jeweils in den Versionen:

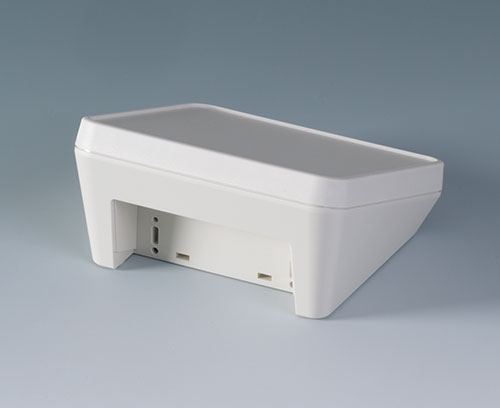

    Ausführung I

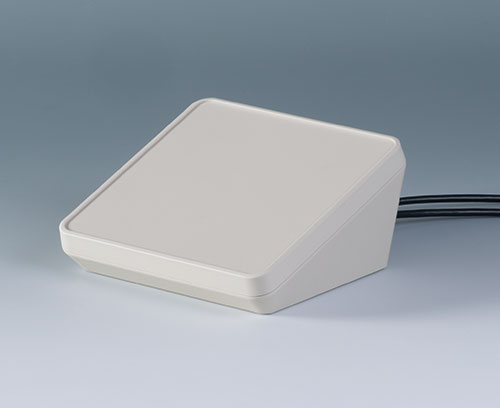

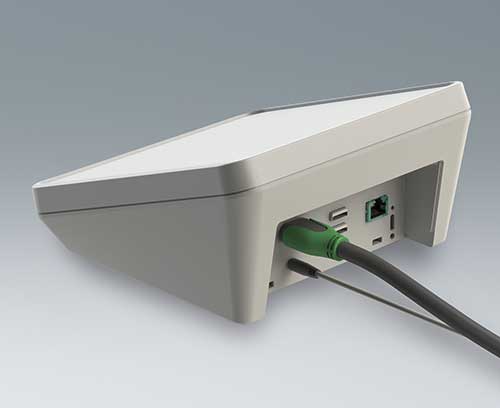

    Mit zurückversetztem Areal zum Einbau und Schutz von Schnittstellen oder Zuleitungen.

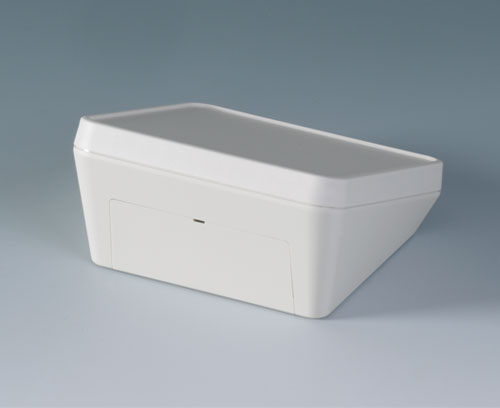

    Ausführung II
    Beinhaltet im Lieferumfang neben dem Ober- und Unterteil eine zusätzliche Abdeckung für das Schnittstellenareal.

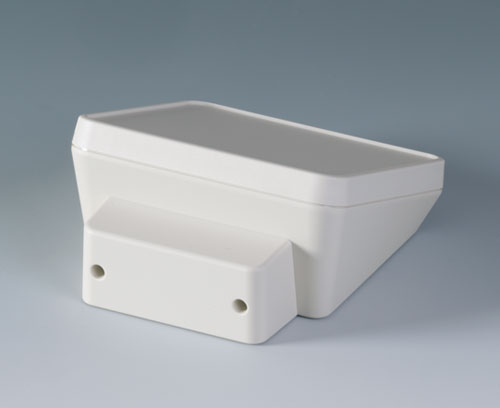

    Ausführung III
    Ermöglicht durch seinen hohen Deckel zusätzliches Volumen für Einbauten.

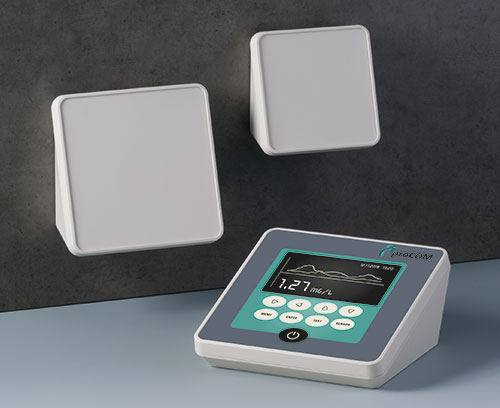

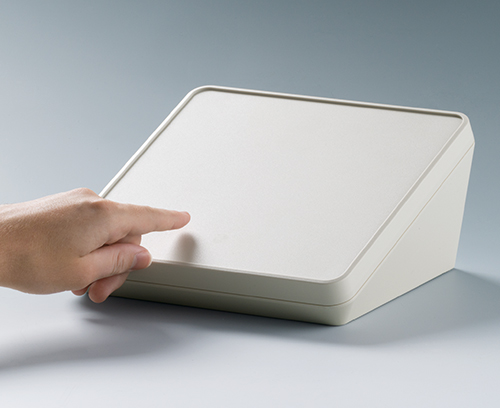

  • ergonomisch geneigte Bedienfläche um 20°

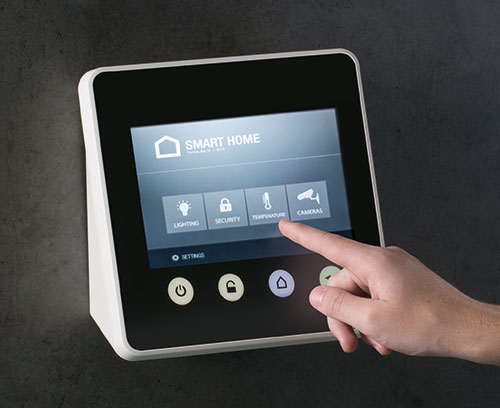

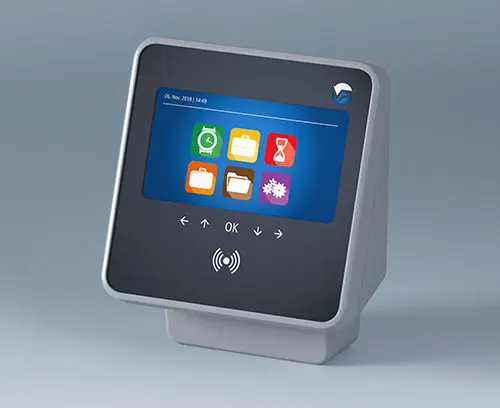

  • vertieft liegendes Bedienfeld zum Einbau und Schutz der Folientastatur, von Bedienelementen und Touch-Systemen (PROTEC 140: 5,7"/14,5 cm, PROTEC 180: 7"/17,8 cm, PROTEC 220: 8,4"/21,3 cm)
  • Gehäuseverschraubung außerhalb des Sichtbereichs
  • hochwertiges V0-Material in grauweiß (RAL 9002) für robuste Anwendungsbereiche

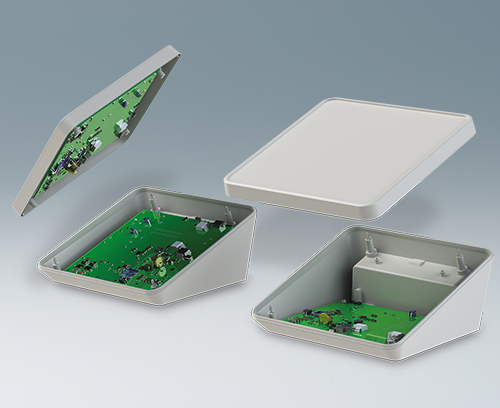

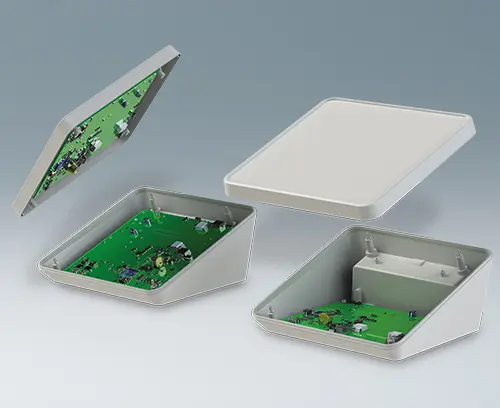

  • dichter Elektronikraum mit 3 Platinen-Ebenen; viel Platz für Einbauteile

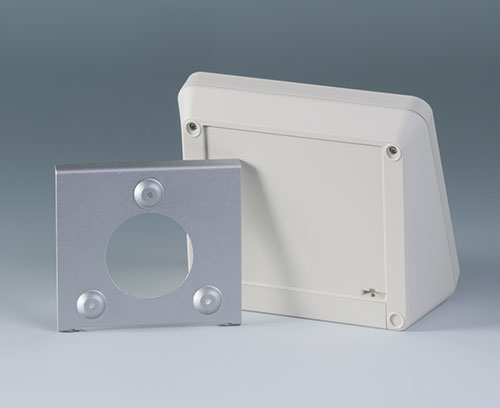

  • verdeckte, bündige Wandmontage mit Abnahmesicherung (Wandhalter im Zubehörprogramm)
  • rostfreie Edelstahlschrauben mit sicherem Torx-Antrieb
  • Gummifüße geben den Tischgeräten einen rutschsicheren Stand
  • Anwendungsbeispiele

Anwendungsbereiche

  • Überwachungsanlagen, Zugangskontrolle
  • Datenerfassungssysteme
  • Gebäudetechnik, Steuerungszentralen
  • IoT/IIoT
  • Smart Factory
  • Industrie 4.0
  • Gateways
  • Computerperipherie
  • Mess- und Regeltechnik

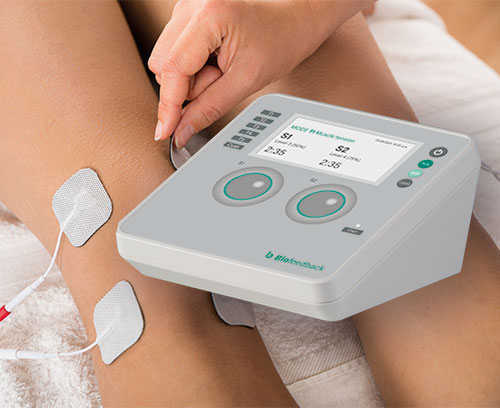

  • Medizintechnik, Health Care
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen
B4414107 PROTEC 140, Ausf. I

B4414107

PROTEC 140, Ausf. I 2-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Zurückversetztes Schnittstellenareal. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4414107

PROTEC 140, Ausf. I ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
140x140x76mm
B4414207 PROTEC 140, Ausf. II

B4414207

PROTEC 140, Ausf. II

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Die im Lieferumfang enthaltene Abdeckung ermöglicht es, das Schnittstellenareal optisch zu schließen und weitere Elektronik in einem separaten Bereich zu montieren. Abdeckung rastet zum Unterteil. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Abdeckung rastend, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4414207

PROTEC 140, Ausf. II ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
140x140x76mm
B4414307 PROTEC 140, Ausf. III

B4414307

PROTEC 140, Ausf. III

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Der im Lieferumfang enthaltene Deckel ermöglicht zusätzliches Einbauvolumen in einem separaten Bereich. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material  und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Deckel, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4414307

PROTEC 140, Ausf. III ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
140x160x76mm
B4418107 PROTEC 180, Ausf. I

B4418107

PROTEC 180, Ausf. I 2-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Zurückversetztes Schnittstellenareal. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4418107

PROTEC 180, Ausf. I ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
180x180x92mm
B4418207 PROTEC 180, Ausf. II

B4418207

PROTEC 180, Ausf. II

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Die im Lieferumfang enthaltene Abdeckung ermöglicht es, das Schnittstellenareal optisch zu schließen und weitere Elektronik in einem separaten Bereich zu montieren. Abdeckung rastet zum Unterteil. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Abdeckung rastend, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4418207

PROTEC 180, Ausf. II ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
180x180x92mm
B4418307 PROTEC 180, Ausf. III

B4418307

PROTEC 180, Ausf. III

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Der im Lieferumfang enthaltene Deckel ermöglicht zusätzliches Einbauvolumen in einem separaten Bereich. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material  und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Deckel, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4418307

PROTEC 180, Ausf. III ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
180x201x92mm
B4422107 PROTEC 220, Ausf. I

B4422107

PROTEC 220, Ausf. I 2-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Zurückversetztes Schnittstellenareal. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4422107

PROTEC 220, Ausf. I ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
220x220x108mm
B4422207 PROTEC 220, Ausf. II

B4422207

PROTEC 220, Ausf. II

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Die im Lieferumfang enthaltene Abdeckung ermöglicht es, das Schnittstellenareal optisch zu schließen und weitere Elektronik in einem separaten Bereich zu montieren. Abdeckung rastet zum Unterteil. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Abdeckung rastend, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4422207

PROTEC 220, Ausf. II ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
220x220x108mm
B4422307 PROTEC 220, Ausf. III

B4422307

PROTEC 220, Ausf. III

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Der im Lieferumfang enthaltene Deckel ermöglicht zusätzliches Einbauvolumen in einem separaten Bereich. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material  und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang Ober- und Unterteil, Deckel, Montage-Set inkl. 4 selbstklebende Gummifüße

schließen

B4422307

PROTEC 220, Ausf. III ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
220x243x108mm
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10

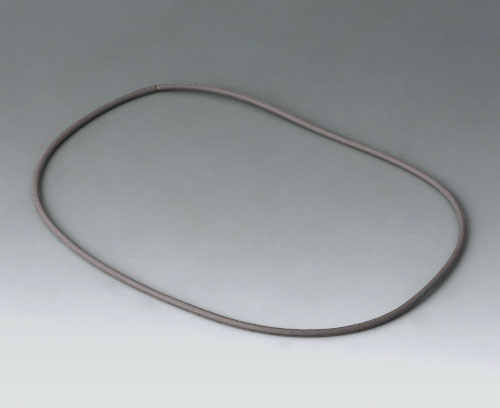

B4514030 Dichtung 140

B4514030

Dichtung 140

Zur Erhöhung der Schutzart. Gehäuseoberteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B4514030

Dichtung 140

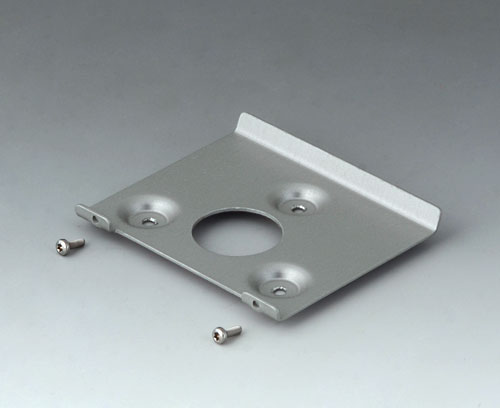

B4514101 Wandhalter 140

B4514101

Wandhalter 140 Halter zur soliden und bündigen Befestigung an der Wand. Gehäuse wird im zurückversetzten Schnittstellenareal mit dem Wandhalter verschraubt. Vorteil: Verschraubung befindet sich außerhalb des Sichtbereiches.

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4514101

Wandhalter 140 Stahl
verzinkt
B4518030 Dichtung 180

B4518030

Dichtung 180

Zur Erhöhung der Schutzart. Gehäuseoberteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B4518030

Dichtung 180
B4518101 Wandhalter 180

B4518101

Wandhalter 180 Halter zur soliden und bündigen Befestigung an der Wand. Gehäuse wird im zurückversetzten Schnittstellenareal mit dem Wandhalter verschraubt. Vorteil: Verschraubung befindet sich außerhalb des Sichtbereiches.

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4518101

Wandhalter 180 Stahl
verzinkt

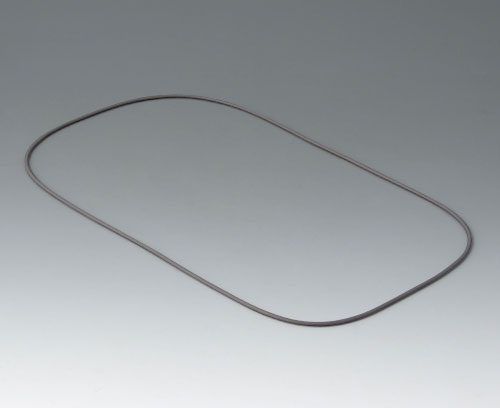

B4522030 Dichtung 220

B4522030

Dichtung 220

Zur Erhöhung der Schutzart. Gehäuseoberteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B4522030

Dichtung 220
B4522101 Wandhalter 220

B4522101

Wandhalter 220 Halter zur soliden und bündigen Befestigung an der Wand. Gehäuse wird im zurückversetzten Schnittstellenareal mit dem Wandhalter verschraubt. Vorteil: Verschraubung befindet sich außerhalb des Sichtbereiches.

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4522101

Wandhalter 220 Stahl
verzinkt

Produktoptionen für Protec

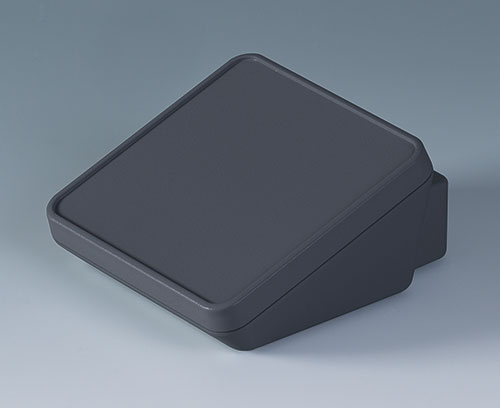

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
