Aluminium-Profilgehäuse
B4414207
PROTEC 140, Ausf. II

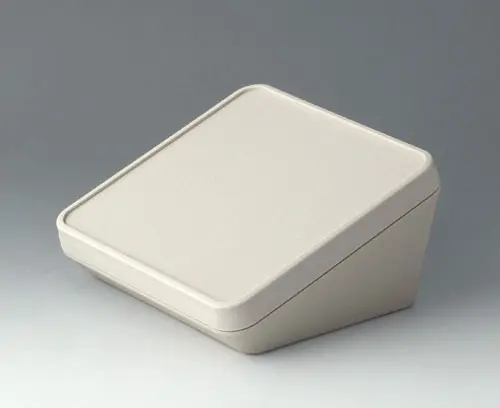

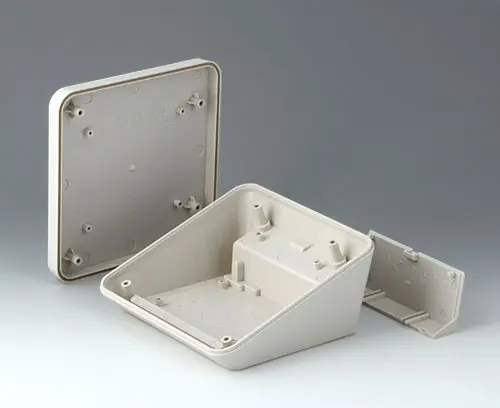

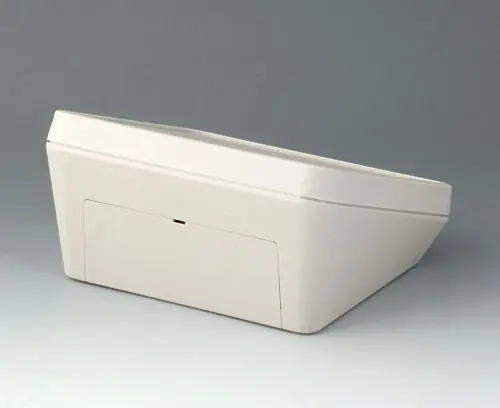

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Die im Lieferumfang enthaltene Abdeckung ermöglicht es, das Schnittstellenareal optisch zu schließen und weitere Elektronik in einem separaten Bereich zu montieren. Abdeckung rastet zum Unterteil. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter und Dichtung (zur Erhöhung der Schutzart bis IP 65) im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material und die robuste Konstruktion auch im Außenbereich einsetzbar.

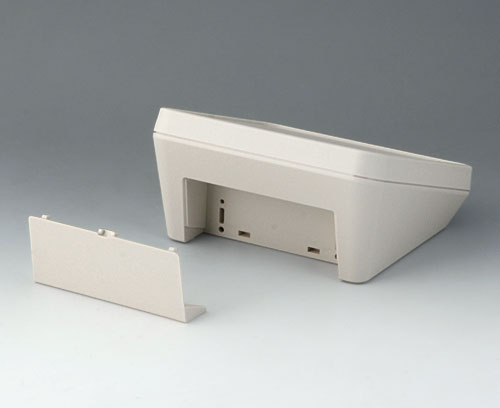

LieferumfangOber- und Unterteil, Abdeckung rastend, Montage-Set inkl. 4 selbstklebende Gummifüße
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B4414207
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Schutz"
B4514030
Dichtung 140
Verwendung: Zur Erhöhung der Schutzart bei PROTEC 140. Gehäuseoberteil mit Nut zum Einlegen der Dichtung.
Lieferumfang 1 Dichtung
B4514030
Dichtung 140Produkt Ihrem Warenkorb hinzugefügt
Zubehör "Wand/Halter"
B4514101
Wandhalter 140
Halter zur soliden und bündigen Befestigung an der Wand. Gehäuse wird im zurückversetzten Schnittstellenareal mit dem Wandhalter verschraubt. Vorteil: Verschraubung befindet sich außerhalb des Sichtbereiches.
Lieferumfang 1 Wandhalter, 2 Schrauben
B4514101
Wandhalter 140Produkt Ihrem Warenkorb hinzugefügt
Zubehör "Schrauben"
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)
Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für B4414207
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Anwendungsbeispiele
- Kfm. Daten
Material
Schutzart
Erforderliches Zubehör: Dichtung
Farbe
grauweiß RAL 9002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
140 mm
Tiefe
140 mm
Höhe
76 mm
Platinenlänge Unterteil
68 mm
Platinenbreite Unterteil
120 mm
Platinenlänge Oberteil
130 mm
Platinenbreite Oberteil
130 mm
Folienlänge
130,9 mm
Folienbreite
130,9 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 296 KB
- AutoCAD DWG-Format 1.046 KB
- AutoCAD DXF-Format 3.685 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 658 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00025141.x_t 5.756 KB
- 00025141.STEP 14.301 KB
- 00025141.SAT 13.485 KB
Gewicht/1 Stück
223 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4414207 und vergessen Sie nicht, ein Angebot anzufordern!
