INTERFACE-TERMINAL

Interface-Terminal

Multifunktionale Elektronikgehäuse

Das innovative INTERFACE-TERMINAL bietet alle Voraussetzungen für eine moderne Mensch-Maschine-Schnittstelle.

  • ästhetisches Design
  • der Anwender kann selbst entscheiden, ob er das Gerät mobil und/oder stationär einsetzen möchte
  • viel Platz für Bedienelemente, Grafikanzeigen/Touchscreens (S: 6,4"/16 cm, M: 8,4"/21 cm, L: 10,4"/26 cm)
  • wahlweise flaches oder hohes Gehäuseunterteil für individuelle Einbaukonfiguration, Schnittstellen, Kabelein-/ -ausgänge, etc.
  • optionale Frontabschlüsse: ABS Oberteil und Frontplatte, Aluminium Frontplatte, Glaspanel für Touchscreen

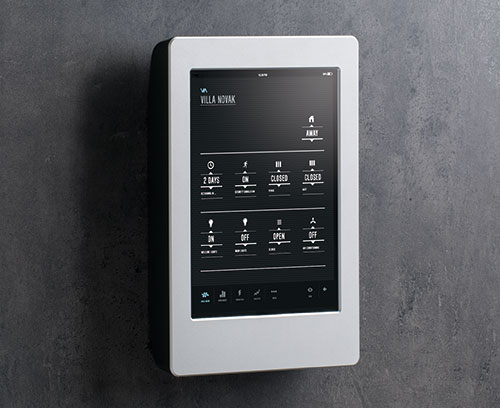

    Einbaumöglichkeit für Tablets auf Anfrage
  • Schutzart IP 54: mit Dichtungen (Zubehör)
  • Befestigungsdome für Platinen und Einbauteile
  • erhältlich als Baugruppen für individuelle Kombinationen:
  • Mobil (1)
    wahlweise ohne/mit Batteriefach (5 x AA) von außen zugänglich, inkl. Polungs- und Verdrehschutz; bedienerfreundliche Formgestaltung mit angenehm flachem Styling im Griffbereich; Fingermulden an der Unterseite sorgen für sicheren Halt
  • Gehäuse mit Ladestation oder flachem Wandhalter (2)
    Gehäuse rastet zur Kontaktierung/Ablage in Sockel oder flachen Wandhalter; Kontakte für einfache Daten- und Ladestromübertragung als Zubehör; Ablage der Gehäuse je nach Anforderung längs- oder breitenorientiert; Sockel bietet zudem ausreichend Platz für die Elektronik
  • Pultgehäuse verschraubt (3)
    ergonomisch geneigte Bedienfläche um 20°; Montage längs- oder breitenorientiert; Verschraubung außerhalb des Sichtbereichs; der Sockel bietet viel Platz für Steckverbinder, Elektronik sowie die Verkabelung, Gummifüße geben den Tischgeräten sicheren Stand
  • Pult-/ Wandgehäuse gerastet, mit Drehriegel-Verschluss (4)
    einzigartig ist die Schnittstelle zwischen einer mobilen und stationären Komponente; durch vordefinierte, rastbare Schnittstellen im Gehäuse und Sockel lässt sich die Montage beachtlich vereinfachen; der Sockel bietet viel Platz für Steckverbinder, Elektronik sowie die Verkabelung und sorgt für  gute Zugänglichkeit; direkte Wandmontage des Sockels; Montage der mobilen Einheit längs- oder breitenorientiert
  • Einbaugehäuse (5)
    bei besonderen architektonischen Ansprüchen oder in historischen Bauwerken lassen sich die Gehäuse auch harmonisch in die Wand oder Frontplatte integrieren; ferner ist der Einbau in Maschinen und Anlagen denkbar; einfache Installation mit Einbau-Montage-Set
  • Anwendungsbeispiele

Anwendungsbereiche

Einzigartige Anwendungsvielfalt: Mobil – Pult – Wand – Einbau

  • Peripherie- und Interfacegeräte
  • Office
  • Kommunikationstechnik
  • Sicherheitstechnik
  • Biometrie
  • Medizin- und Labortechnik
  • Wellness
  • Health Care
  • IoT/IIoT
  • Gateways
  • Automatisierung
  • Messen/Regeln/Steuern
  • Versionen
  • Zubehör
  • Dokumente
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Mobil mit Batteriefach

INTERFACE-TERMINAL Mobil mit Batteriefach

Mobil ohne Batteriefach

INTERFACE-TERMINAL Mobil ohne Batteriefach

Mobil mit Ladestation

INTERFACE-TERMINAL Mobil mit Ladestation

Mobil / Wand

INTERFACE-TERMINAL Mobil / Wand

Pult (verschraubt)

INTERFACE-TERMINAL Pult (verschraubt)

Pult / Wand

INTERFACE-TERMINAL Pult / Wand

Einbau

INTERFACE-TERMINAL Einbau

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich vergoldet
A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178008

Kontakte, weiblich vergoldet
B4142005 Dichtung S (Unterteil - Frontdesign)

B4142005

Dichtung S (Unterteil - Frontdesign) Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).

Lieferumfang 1 Dichtung

schließen

B4142005

Dichtung S (Unterteil - Frontdesign) SEBS (TPE)
B4142006 Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...)

B4142006

Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...) Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).

Lieferumfang 1 Dichtung

schließen

B4142006

Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...) SEBS (TPE)
B4144005 Dichtung M (Unterteil - Frontdesign)

B4144005

Dichtung M (Unterteil - Frontdesign) Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).

Lieferumfang 1 Dichtung

schließen

B4144005

Dichtung M (Unterteil - Frontdesign) SEBS (TPE)
B4144006 Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...)

B4144006

Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...) Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).

Lieferumfang 1 Dichtung

schließen

B4144006

Dichtung M (Unterteil - Sockel/Bodenpl./Bat.fach ...) SEBS (TPE)
B4146005 Dichtung L (Unterteil - Frontdesign)

B4146005

Dichtung L (Unterteil - Frontdesign) Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).

Lieferumfang 1 Dichtung

schließen

B4146005

Dichtung L (Unterteil - Frontdesign) SEBS (TPE)
B4146006 Dichtung L (Unterteil - Sockel/Bodenpl./Bat.fach ...)

B4146006

Dichtung L (Unterteil - Sockel/Bodenpl./Bat.fach ...) Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).

Lieferumfang 1 Dichtung

schließen

B4146006

Dichtung L (Unterteil - Sockel/Bodenpl./Bat.fach ...) SEBS (TPE)

Produktoptionen für Interface-Terminal

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
