FLACHGEHÄUSE

Flachgehäuse

Zweckmäßige Kunststoffgehäuse

OKW-FLACHGEHÄUSE sind eine ausgesprochen preiswerte Verpackung für Ihre Elektronik.

  • unterschiedliche Größen, Höhen und Typen für Tisch- und Wandgeräte

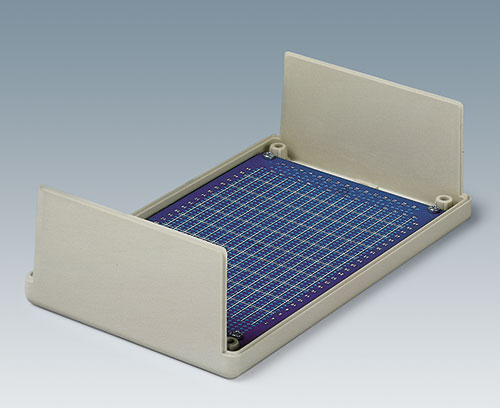

  • seitlich offene Unterteile, besonders vorteilhaft für alle Bestückungs- und Servicearbeiten

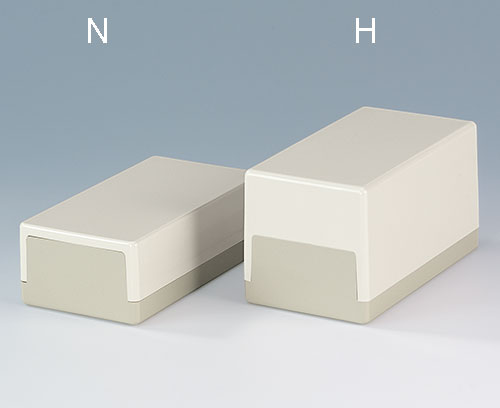

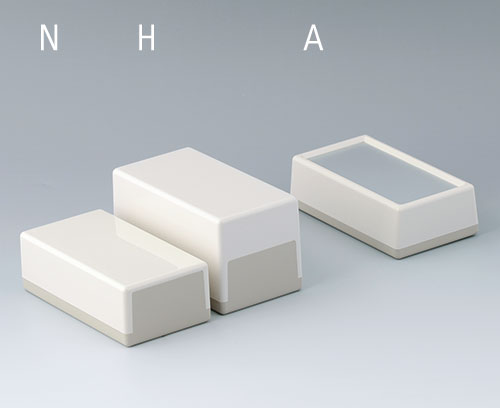

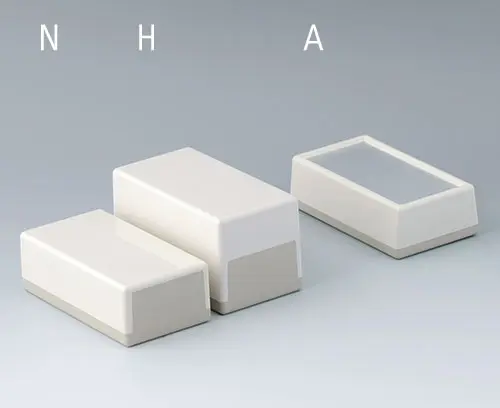

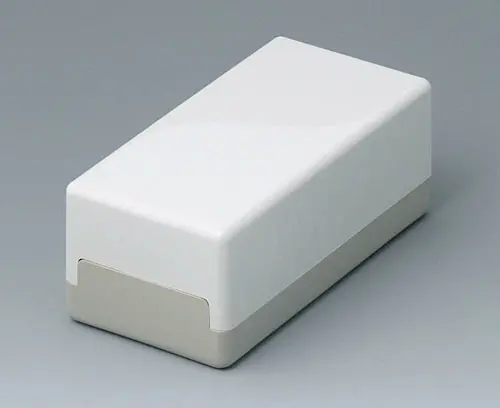

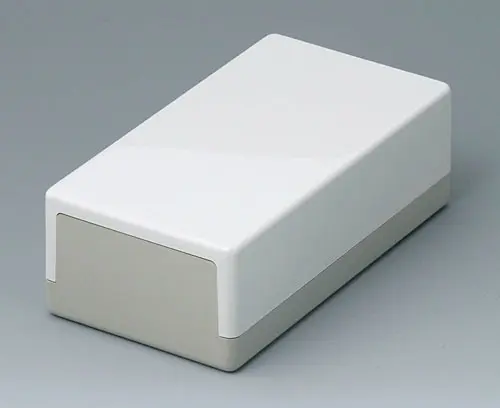

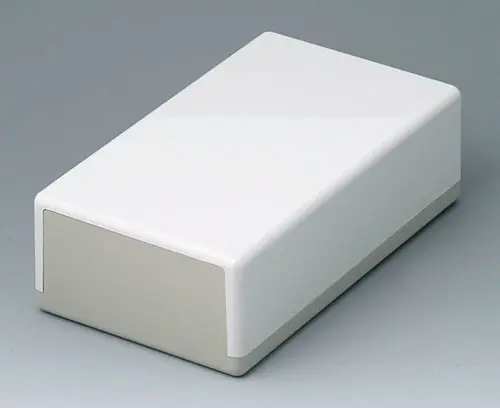

  • mit niedrigem (N) und höherem (H) Oberteil

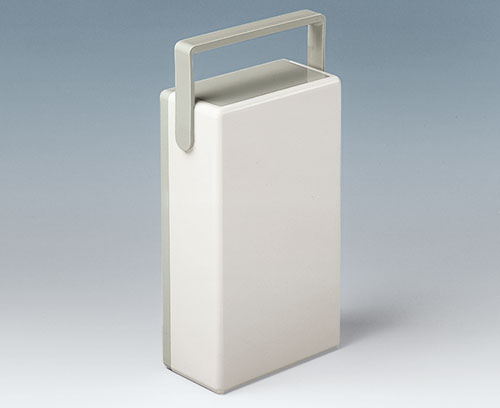

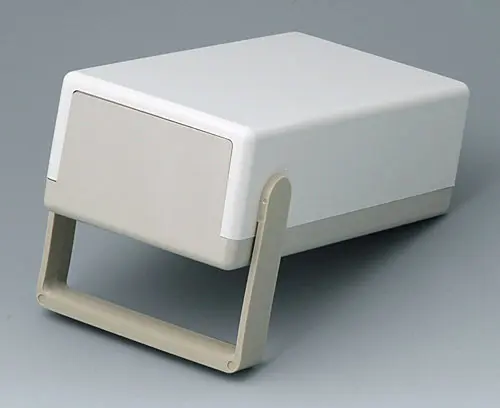

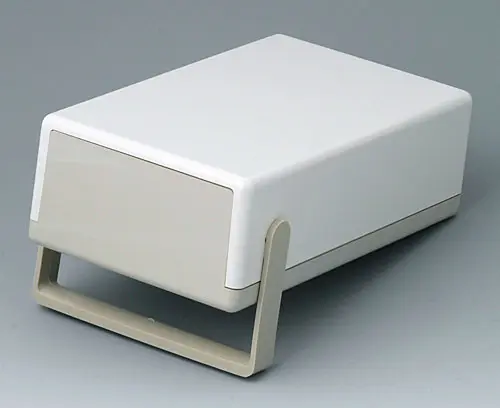

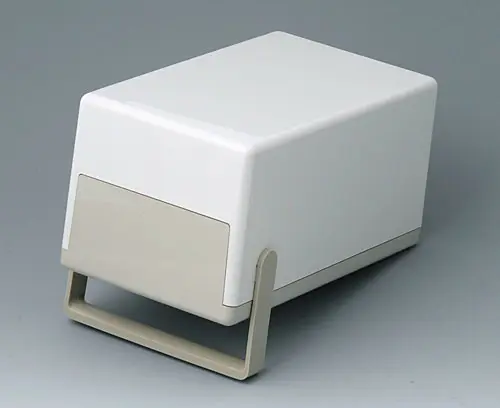

  • Ausführungen mit Griffbügel für bedienungsfreundliche Schräglage oder zum bequemen Tragen

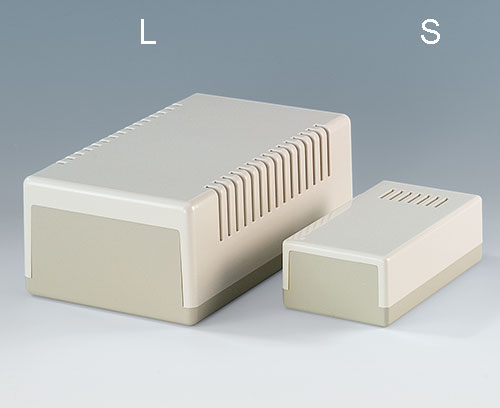

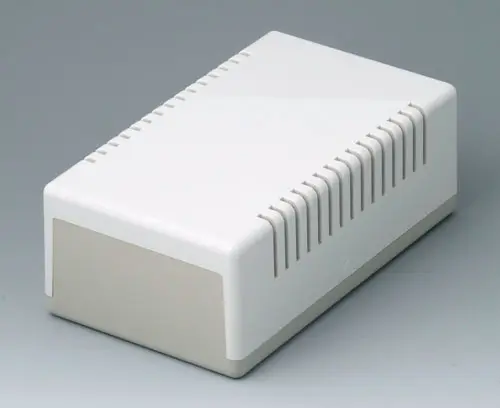

  • mit Lüftungsschlitzen für Bauteile mit starker Wärmeentwicklung (189 L)
  • mit Schlitzen auf der Oberseite für Kleingeräte mit Signalton (120 S)

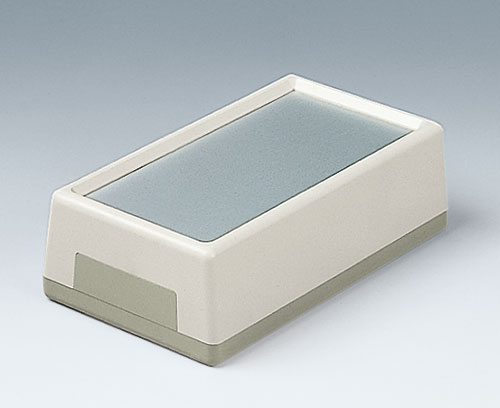

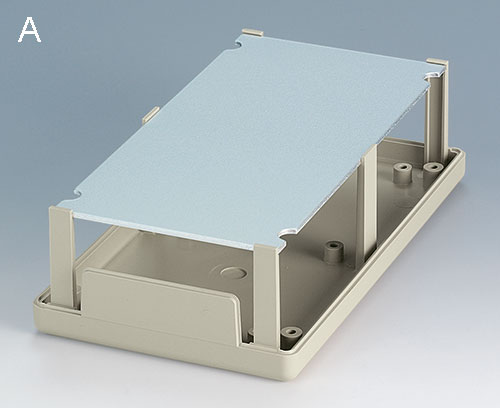

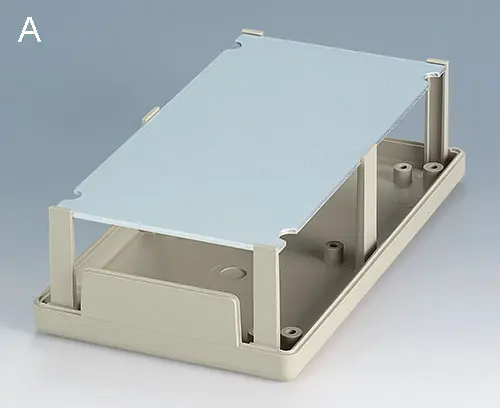

  • Typen A für Einsatz von Aluminium-Frontplatten; Bedienelemente und Beschriftung sind durch den erhöhten Gehäuserand geschützt
  • Schutzart IP 40 (ohne Schlitze)
  • Befestigungsdome für Leiterplatten und Bauteile

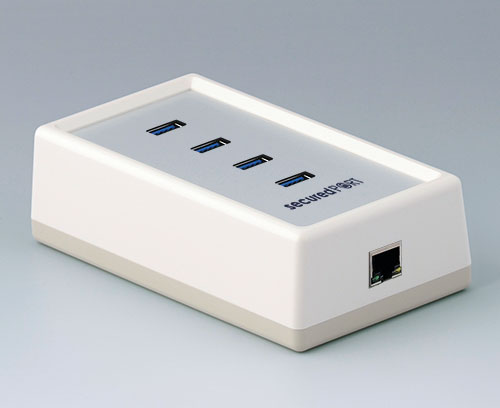

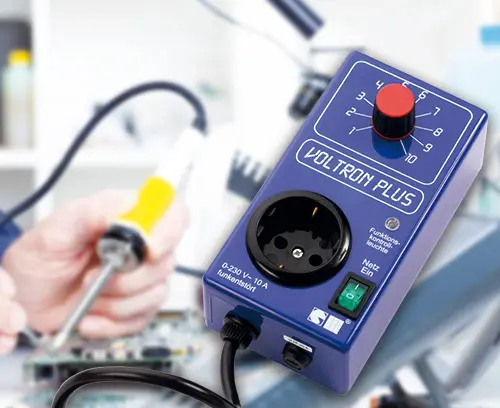

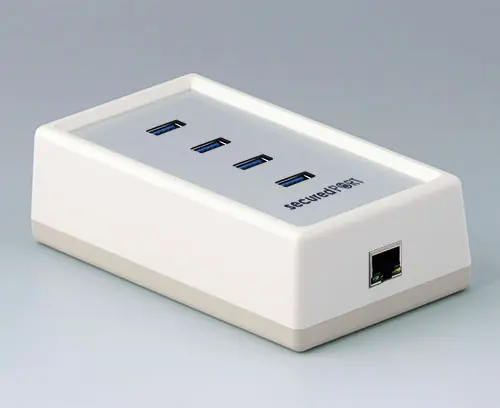

  • Anwendungsbeispiele

Anwendungsbereiche

Universal-Gehäuse für elektronische und elektrotechnische Geräte, z.B. in der
  • Überwachungstechnik als Kontrollgeräte, Signalanlagen und Steuerungen
  • Medizin- und Labortechnik
  • Computerperipherie
  • Automatisierung.
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".

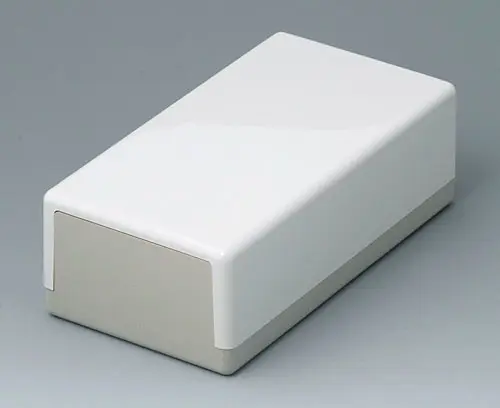

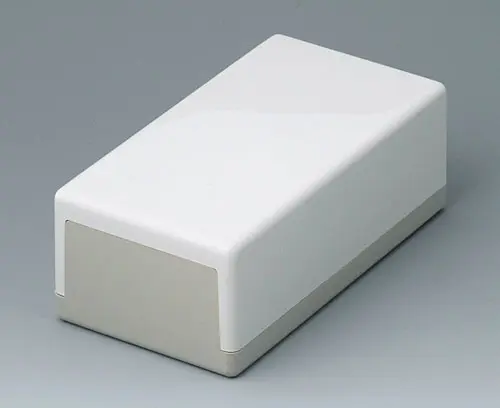

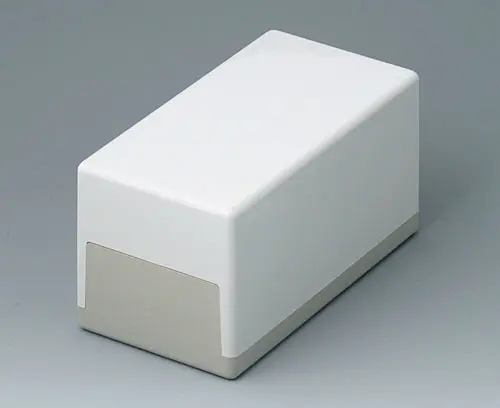

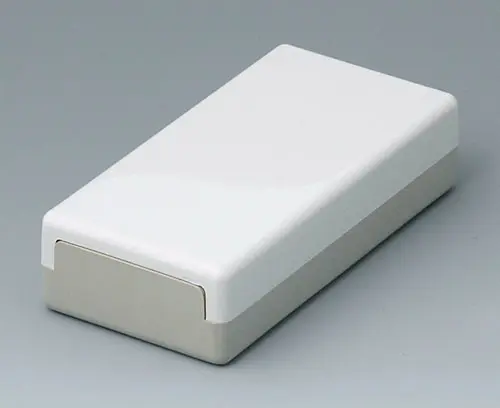

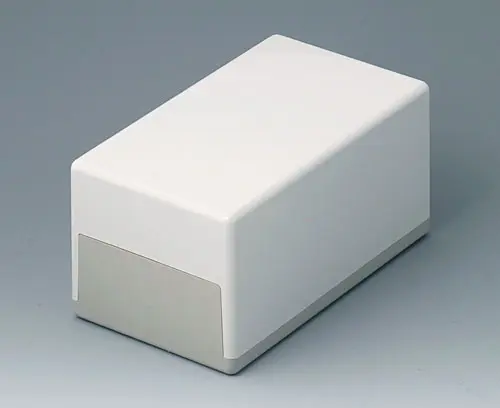

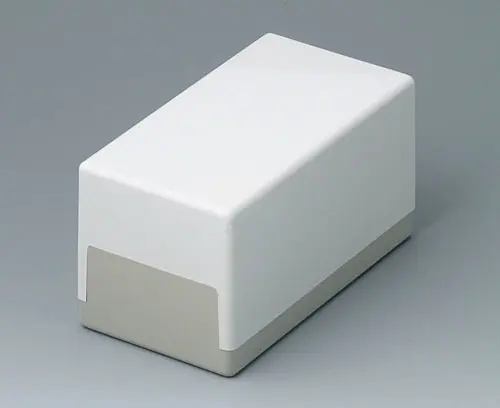

N / H (Oberteil geschlossen)

FLACHGEHÄUSE N / H (Oberteil geschlossen)

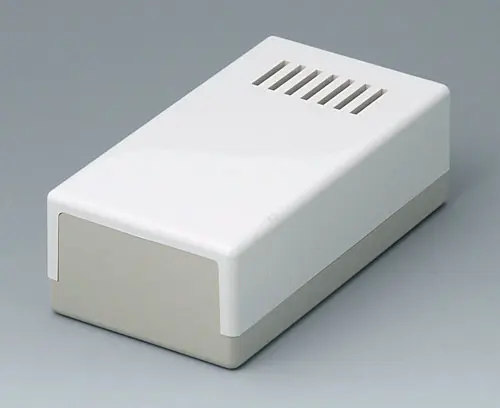

S / L (Akustik-/ Lüftungsschlitze)

FLACHGEHÄUSE S / L (Akustik-/ Lüftungsschlitze)

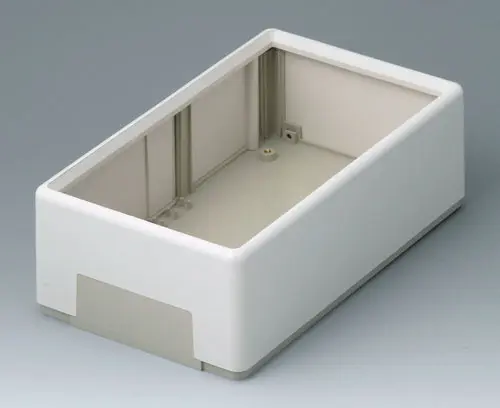

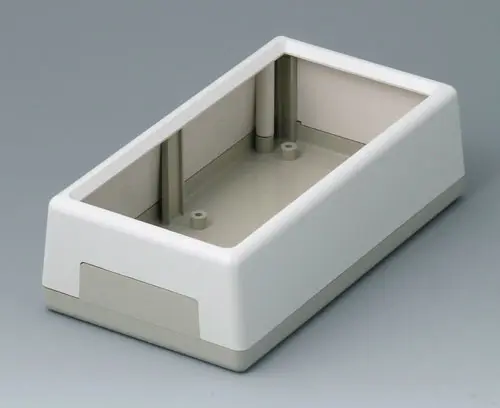

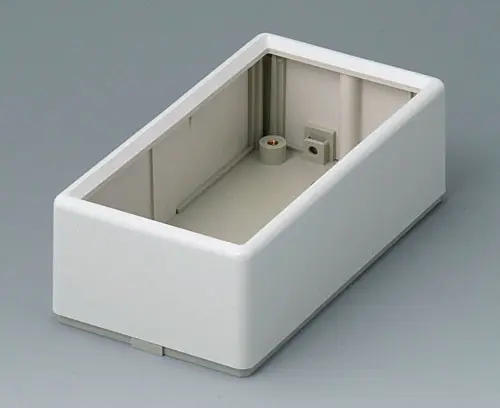

A (Frontplatten-Montage)

FLACHGEHÄUSE A (Frontplatten-Montage)

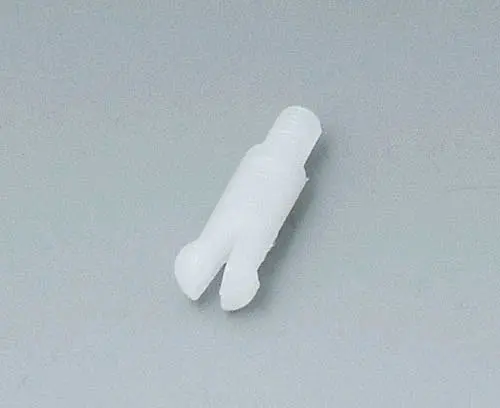

A9100008 Schnappverschluss

A9100008

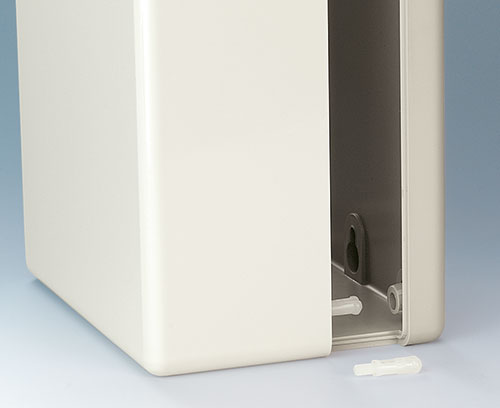

Schnappverschluss Schnappverschluss ersetzt die Verschraubung von Oberteil und Unterteil. Geeignet für Flachgehäuse A9040065-A9043265.

Lieferumfang 1 Schnappverschluss

schließen

A9100008

Schnappverschluss PA 6 (UL 94 HB)
naturfarben

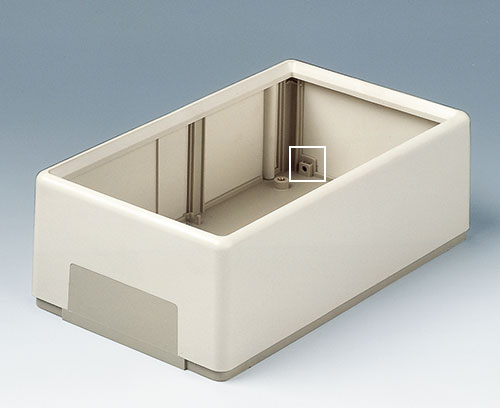

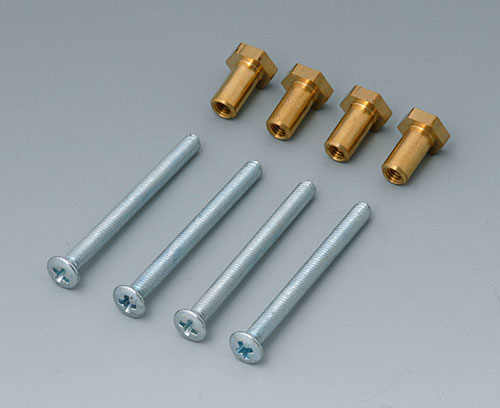

A9120000 Montage-Set für Wandbefestigung

A9120000

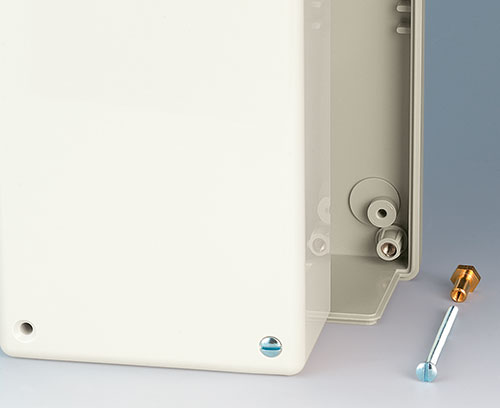

Montage-Set für Wandbefestigung Ermöglicht die Verschraubung des Gehäuses von vorn bei Wandbefestigung der FLACHGEHÄUSE A9011... und A9020...

Lieferumfang 1 Montage-Set mit vier/zwei Schrauben und Eindrückmutter

schließen

A9120000

Montage-Set für Wandbefestigung
A9130000 Montage-Set für Wandbefestigung

A9130000

Montage-Set für Wandbefestigung Ermöglicht die Verschraubung des Gehäuses von vorn bei Wandbefestigung der FLACHGEHÄUSE A9030...

Lieferumfang 1 Montage-Set mit vier/zwei Schrauben und Eindrückmutter

schließen

A9130000

Montage-Set für Wandbefestigung

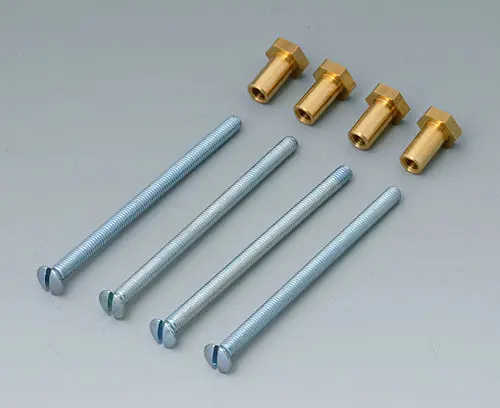

A9132000 Montage-Set für Wandbefestigung

A9132000

Montage-Set für Wandbefestigung Ermöglicht die Verschraubung des Gehäuses von vorn bei Wandbefestigung der FLACHGEHÄUSE A9032...

Lieferumfang 1 Montage-Set mit vier/zwei Schrauben und Eindrückmutter

schließen

A9132000

Montage-Set für Wandbefestigung

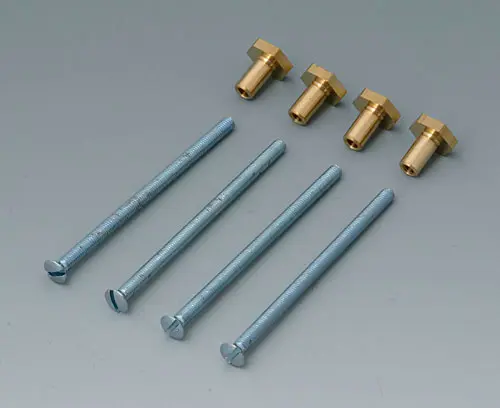

A9140000 Montage-Set für Wandbefestigung

A9140000

Montage-Set für Wandbefestigung Ermöglicht die Verschraubung des Gehäuses von vorn bei Wandbefestigung der FLACHGEHÄUSE A9040...

Lieferumfang 1 Montage-Set mit vier/zwei Schrauben und Eindrückmutter

schließen

A9140000

Montage-Set für Wandbefestigung

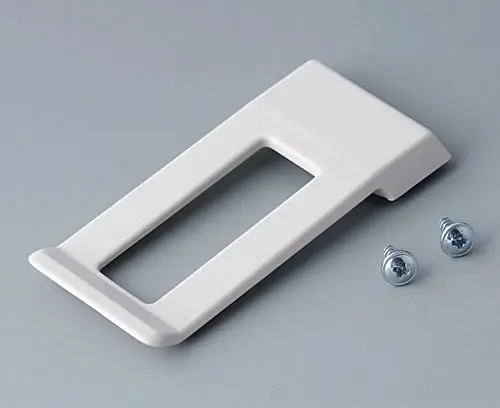

A9172107 Ansteckclip

A9172107

Ansteckclip Universeller Ansteckclip. Befestigung in zwei Aufnahmebohrungen (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm).
Verwendung: DATEC-POCKET-BOX L/M/S (Befestigung bereits berücksichtigt), SCHALENGEHÄUSE 85 und 110, FLACHGEHÄUSE N 100.

Lieferumfang 1 Ansteckclip, Montage-Set

schließen

A9172107

Ansteckclip ABS (UL 94 HB)
grauweiß RAL 9002
62x30mm

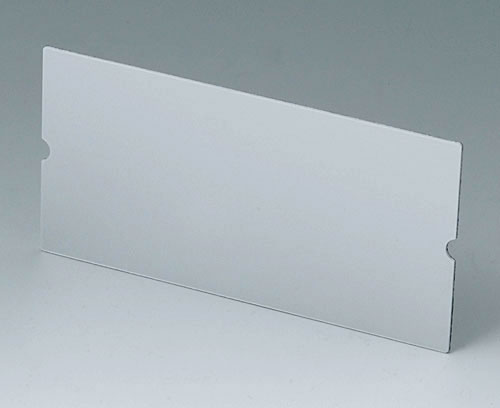

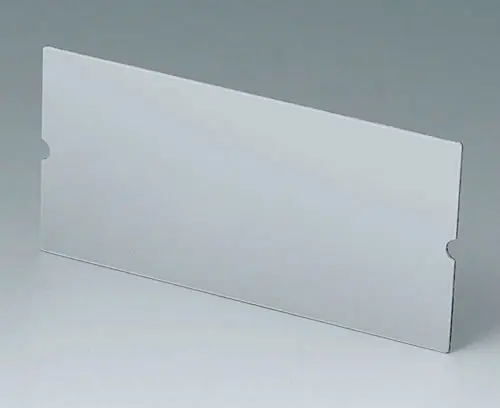

A9195201 Frontplatte

A9195201

Frontplatte Frontplatte für FLACHGEHÄUSE A9520165.

Lieferumfang 1 Frontplatte

schließen

A9195201

Frontplatte Aluminium
matt eloxiert
113x58x1mm

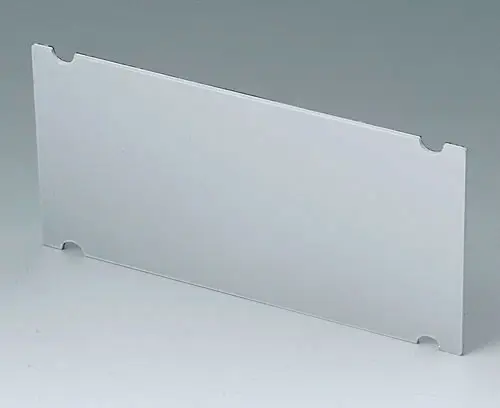

A9195301 Frontplatte

A9195301

Frontplatte Frontplatte für FLACHGEHÄUSE A9530165.

Lieferumfang 1 Frontplatte

schließen

A9195301

Frontplatte Aluminium
matt eloxiert
141,8x71,6x1,5mm
A9195401 Frontplatte

A9195401

Frontplatte Frontplatte für FLACHGEHÄUSE A9540165.

Lieferumfang 1 Frontplatte

schließen

A9195401

Frontplatte Aluminium
matt eloxiert
201x116x1,5mm
A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm transparent
A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm transparent

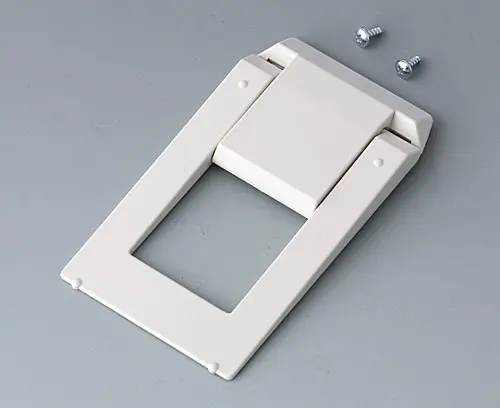

A9250807 Aufstellbügel

A9250807

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250807

Aufstellbügel ABS (UL 94 HB)
grauweiß RAL 9002

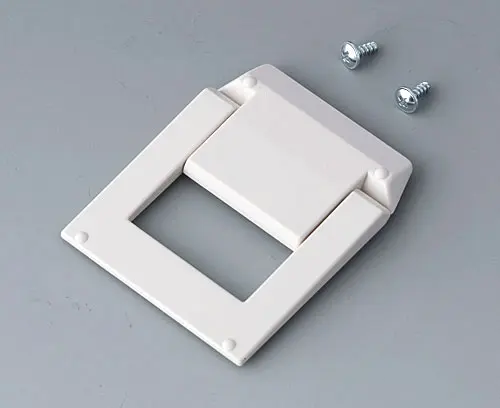

A9250817 Aufstellbügel

A9250817

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250817

Aufstellbügel ABS (UL 94 HB)
grauweiß RAL 9002
B1350048 Wandhalter-Set

B1350048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 50 x 100 mm und Montage-Set

schließen

B1350048

Wandhalter-Set ABS (UL 94 HB)
kieselgrau RAL 7032
B1360048 Wandhalter-Set

B1360048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set

schließen

B1360048

Wandhalter-Set ABS (UL 94 HB)
kieselgrau RAL 7032

Produktoptionen für Flachgehäuse

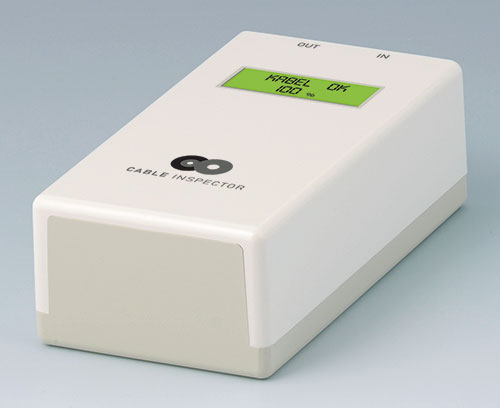

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
