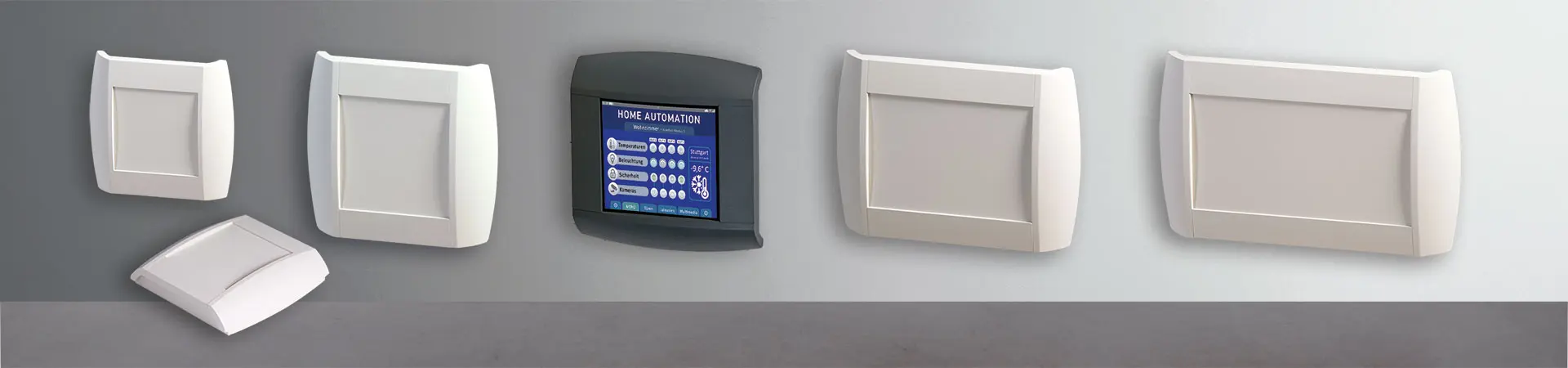

Aluminium-Profilgehäuse
Diatec
Gehäuse in flachem Design
Die DIATEC Gehäuse sind ein attraktiver Blickfang im direkten Umfeld der Wohn- und Arbeitswelt – ideal für Kommunikations- und Netzwerk-Komponenten.
- modernes, flaches Gehäusedesign für Tisch- und Wandanwendungen

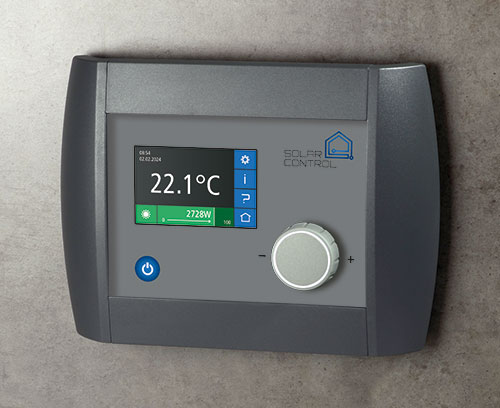

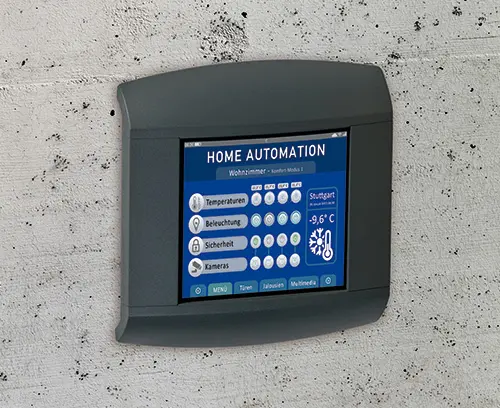

- zentrales Interface für Folientastaturen, Touchscreen oder Displays etc.

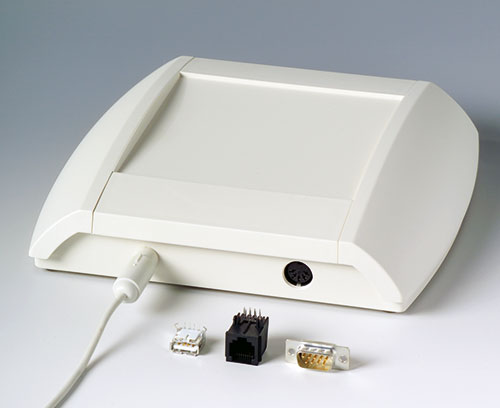

- geschützter Einbau von Schnittstellen, Kabelverschraubungen, Steckverbinder etc.

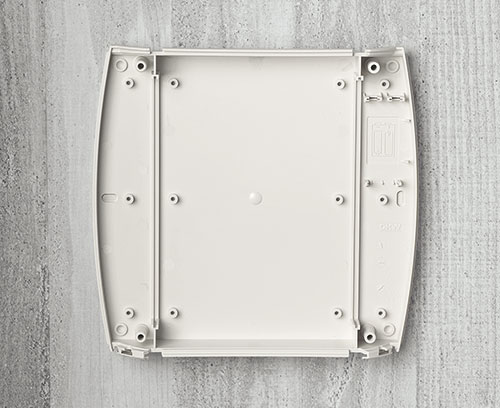

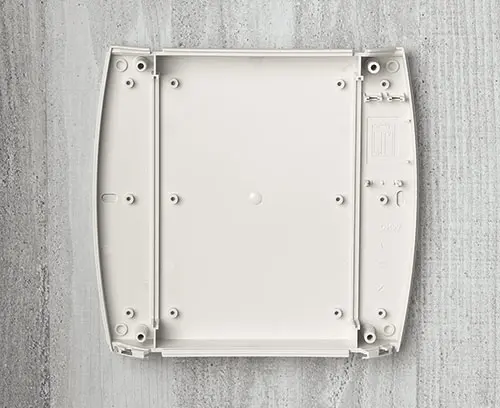

- einfache, bündige Wandmontage; Befestigung über Langlöcher oder in den Gehäuseecken

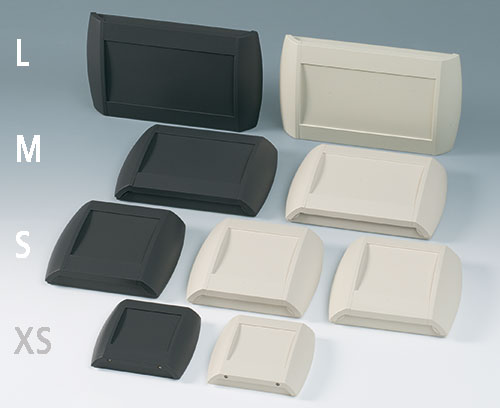

- 4 Größen, 2 Farben

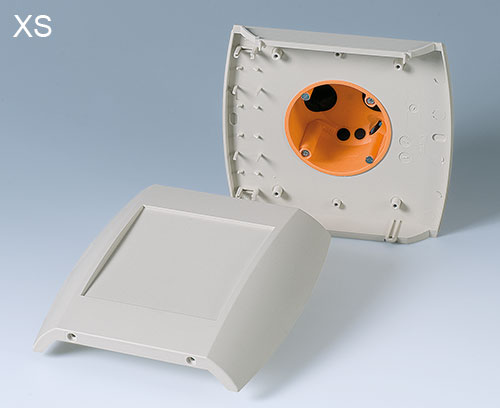

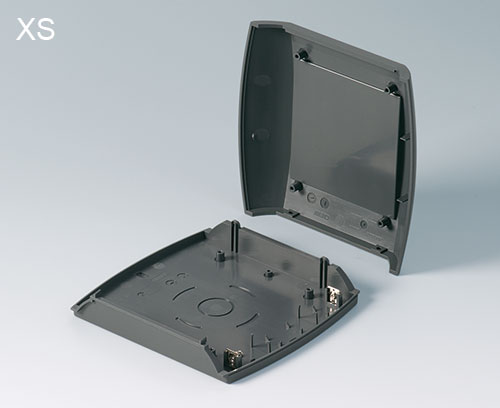

- DIATEC XS: 2-teiliges Gehäuse, bestehend aus Ober- und Unterteil, verschraubt, integriertes Batteriefach für 2 x AA, vorgeformte Unterputzdosen-Kontur im Unterteil

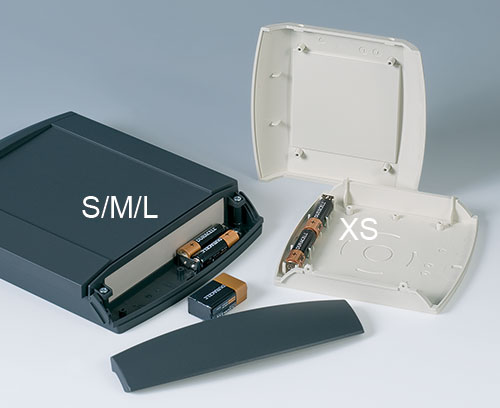

- DIATEC S, M, L: 4-teilige Gehäuse, bestehend aus Ober- und Unterteil sowie zwei Blenden zur Abdeckung der Gehäuseverschraubung, die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zutritt sichern, integriertes Batteriefach für 2 x AA oder 1 x 9 V

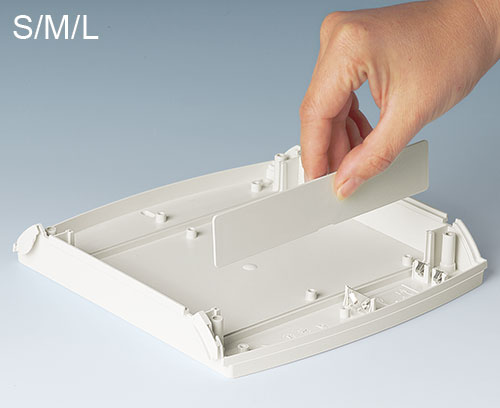

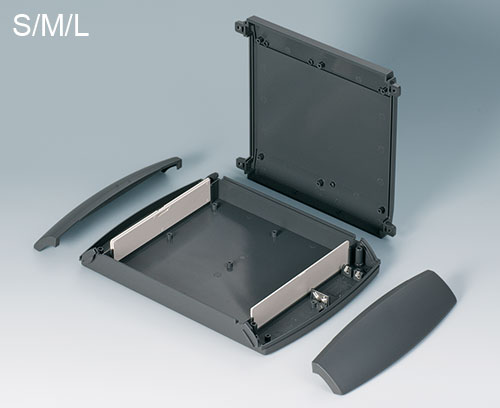

- separate Steckplatten dienen als Raumteiler, z.B. Berührungsschutz der Elektronik bei Batteriewechsel (Zubehör für S, M, L)
- Schutzart IP 40

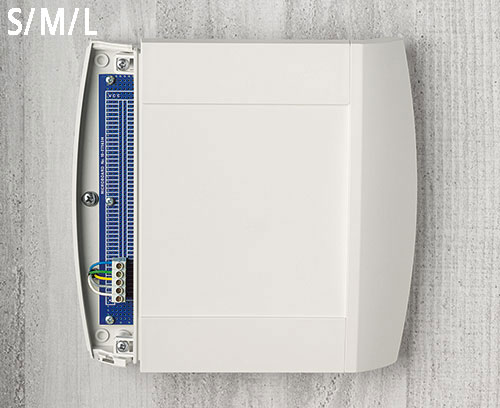

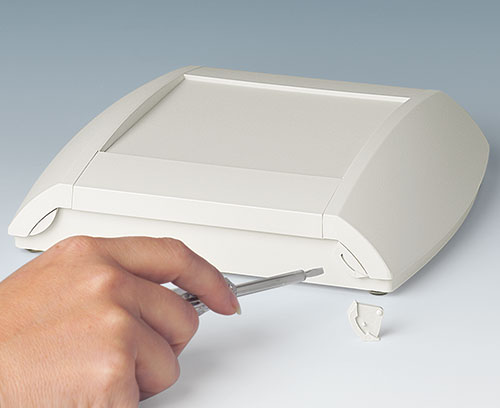

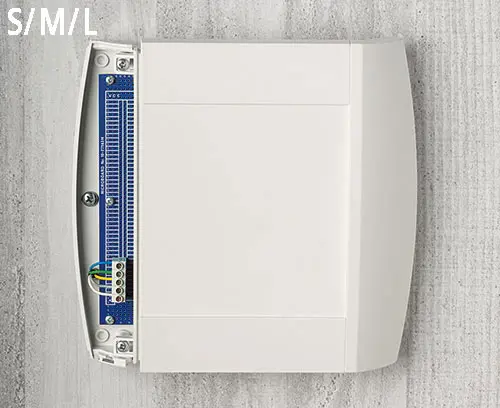

- abnehmbare Blenden, vorteilhaft bei Anschlussarbeiten und Batteriewechsel (S, M, L)
- Befestigungsdome für Platinen und Einbauteile
Anwendungsfelder

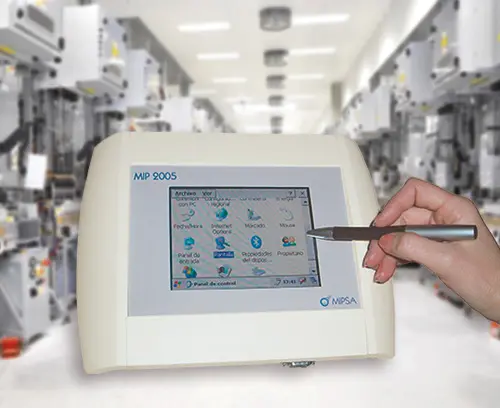

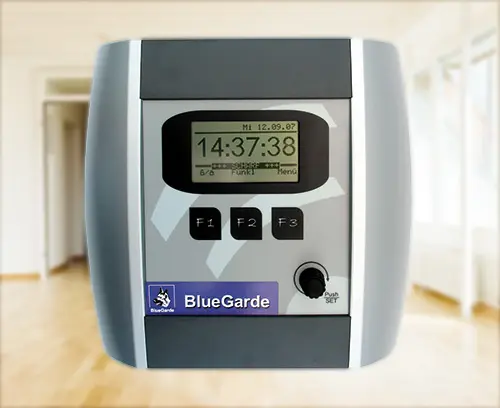

Computerperipherie und Datentechnik, IoT/IIoT, Gateways, Datenerfassungssysteme am Arbeitsplatz, Sprech- und Überwachungsanlagen, Zugangskontrollgeräte, Mess- und Regeltechnik, Labor- und Medizintechnik, etc.
A9092107
DIATEC XS
Zweiteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von oben oder unten verschraubt. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA.
Lieferumfang Ober- und Unterteil, Montage-Set
A9092107
DIATEC XSProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
150x37x155mm
A9092108
DIATEC XS
Zweiteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von oben oder unten verschraubt. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA.
Lieferumfang Ober- und Unterteil, Montage-Set
A9092108
DIATEC XSProdukt Ihrem Warenkorb hinzugefügt
lava
150x37x155mm
A9093107
DIATEC S
Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.
Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
A9093107
DIATEC SProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
210x48x200mm
A9093108
DIATEC S
Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.
Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
A9093108
DIATEC SProdukt Ihrem Warenkorb hinzugefügt
lava
210x48x200mm
A9094107
DIATEC M
Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.
Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
A9094107
DIATEC MProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
270x48x200mm
A9094108
DIATEC M
Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.
Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
A9094108
DIATEC MProdukt Ihrem Warenkorb hinzugefügt
lava
270x48x200mm
A9095107
DIATEC L
Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V. Bei Bedarf lässt sich die Klappe S wahlweise rechts- oder linksseitig zur partiellen (halbseitigen) Abdeckung des Dialogbereichs montieren.
Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
A9095107
DIATEC LProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
330x48x200mm
A9095108
DIATEC L
Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V. Bei Bedarf lässt sich die Klappe S wahlweise rechts- oder linksseitig zur partiellen (halbseitigen) Abdeckung des Dialogbereichs montieren.
Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
A9095108
DIATEC LProdukt Ihrem Warenkorb hinzugefügt
lava
330x48x200mm
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9190002
Kontaktfedern-Set, 2xN/2xAA/2xAAA
Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).
Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte
A9190002
Kontaktfedern-Set, 2xN/2xAA/2xAAAProdukt Ihrem Warenkorb hinzugefügt
verzinnt

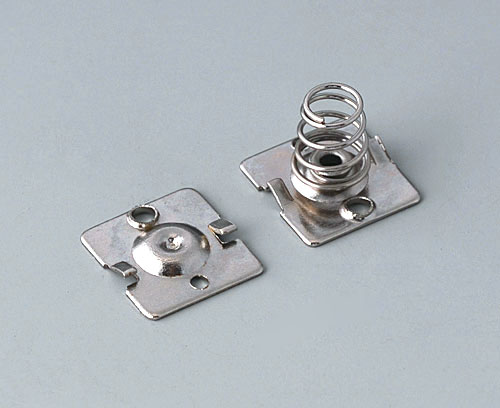

A9190015
Kontaktfedern-Set, 2 x AA
Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!
Lieferumfang 1 Einfachkontakt plus, 1 Einfachkontakt minus
A9190015
Kontaktfedern-Set, 2 x AAProdukt Ihrem Warenkorb hinzugefügt
vernickelt
A9194007

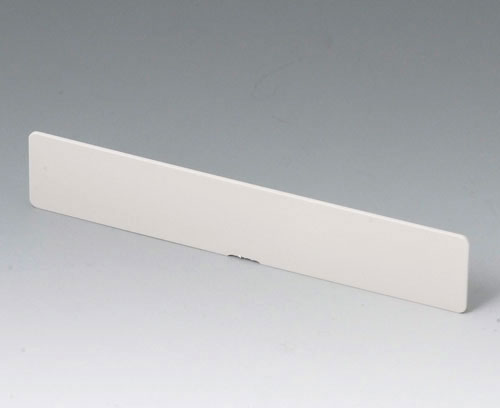

Steckplatte
Die Steckplatte eignet sich zur Abtrennung oder Einteilung des Innenraums, z.B. als Berührungsschutz der Elektronik bei Batteriewechsel. Führungsstege im Gehäuse integriert, max. 2 Steckplatten pro Gehäuse.
Lieferumfang 1 Steckplatte
A9194007
SteckplatteProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
156x30x3mm
A9207150
Anti-Rutsch-Füßchen 6,5 x 2 mm
Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.
Lieferumfang 2 Gummifüße
A9207150
Anti-Rutsch-Füßchen 6,5 x 2 mmProdukt Ihrem Warenkorb hinzugefügt
A9212330
Anti-Rutsch-Füßchen 12 x 3,5 mm
Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.
Lieferumfang 2 Gummifüße
A9212330
Anti-Rutsch-Füßchen 12 x 3,5 mmProdukt Ihrem Warenkorb hinzugefügt
B1360048
Wandhalter-Set
Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.
Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set
B1360048
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
kieselgrau RAL 7032
Produktoptionen für Diatec
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
