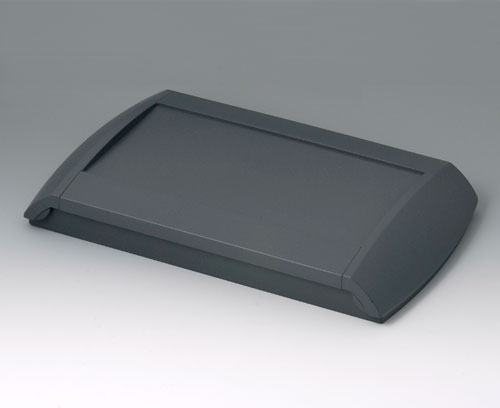

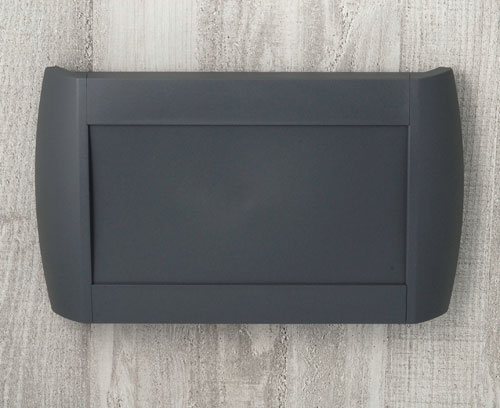

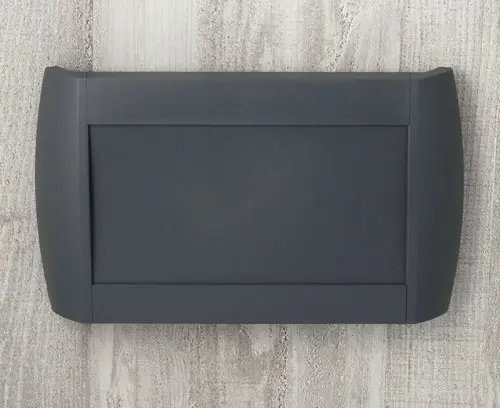

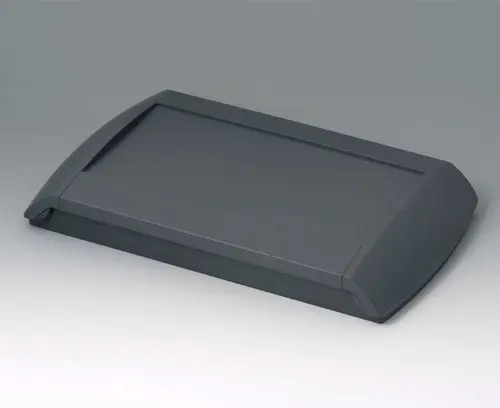

A9095108 DIATEC L

A9095108

DIATEC L

Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V. Bei Bedarf lässt sich die Klappe S wahlweise rechts- oder linksseitig zur partiellen (halbseitigen) Abdeckung des Dialogbereichs montieren.

Lieferumfang

Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9190002 Kontaktfedern-Set, 2xN/2xAA/2xAAA

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt

Zubehör "Schutz"

A9193122 Klappe S, L

A9193122

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193122

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transluzent
A9193128 Klappe S, L

A9193128

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193128

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
A9193132 Klappe S, L

A9193132

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193132

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
glasklar

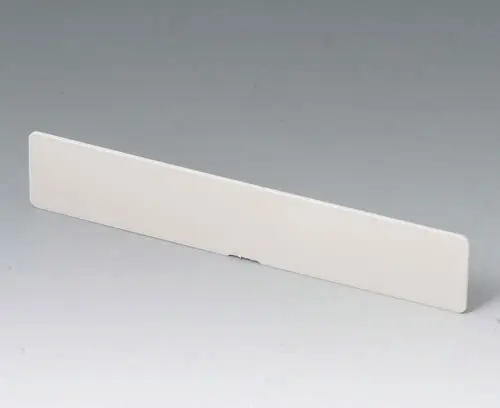

A9194007 Steckplatte

A9194007

Steckplatte Die Steckplatte eignet sich zur Abtrennung oder Einteilung des Innenraums, z.B. als Berührungsschutz der Elektronik bei Batteriewechsel. Führungsstege im Gehäuse integriert, max. 2 Steckplatten pro Gehäuse.

Lieferumfang 1 Steckplatte

schließen

A9194007

Steckplatte
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
156x30x3mm

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9212330 Anti-Rutsch-Füßchen 12 x 3,5 mm

A9212330

Anti-Rutsch-Füßchen 12 x 3,5 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9212330

Anti-Rutsch-Füßchen 12 x 3,5 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9095108

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
lava
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
330 mm
Höhe
48 mm
Tiefe
200 mm
Platinenlänge Unterteil
180 mm
Platinenbreite Unterteil
240 mm
Platinenlänge Oberteil
180 mm
Platinenbreite Oberteil
240 mm
Folienlänge
127,6 mm
Folienbreite
239,6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
510 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
