DATEC-MOBIL-BOX M, Ausf. II

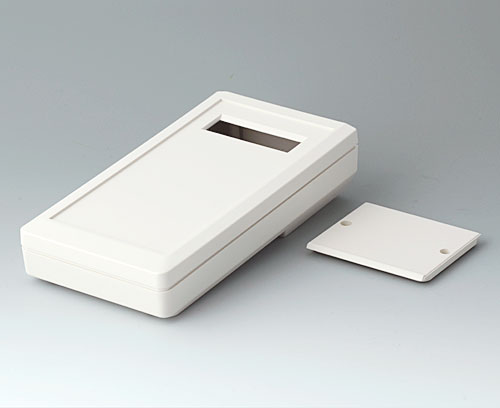

Universelles Handgehäuse mittlerer Größe. Großzügige Flächen für Schnittstellen und Durchbrüche. Vertieftes Bedienfeld für Tastaturen. Batteriefachdeckel im Sockel (Batteriefach als Zubehör). Dichtung für IP 65 als Zubehör.

Ausführung

Oberteil mit Displayfenster für Standard-LCDs mit 2 Zeilen x 16 Zeichen

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9074207

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9161002 Kontaktfedern-Set, 2 x 9 V oder 4 x AA

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.

Lieferumfang 4 Einfachkontakte

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9174002 Batteriefach, 2 x 9 V

A9174002

Batteriefach, 2 x 9 V Verwendung: Für 2 x 9 V-Flachbatterien (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

A9174002

Batteriefach, 2 x 9 V
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9174003 Batteriefach, 1 x 9 V

A9174003

Batteriefach, 1 x 9 V Verwendung: Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

A9174003

Batteriefach, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9174006 Kontaktfedern-Set, 1 x 9 V

A9174006

Kontaktfedern-Set, 1 x 9 V Zum Kontaktieren der Batterie.

Lieferumfang 2 Einfachkontakte

A9174006

Kontaktfedern-Set, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9345217 Batteriefach-Set, 4 x AA

A9345217

Batteriefach-Set, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).

Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set

A9345217

Batteriefach-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schutz"

A9174001 Dichtungs-Set M

A9174001

Dichtungs-Set M Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX M.

Lieferumfang 2 Dichtungen, 4 Dichtringe

A9174001

Dichtungs-Set M
Produkt Ihrem Warenkorb hinzugefügt
A9174007 Displayscheibe M, Umrandung grauweiß

A9174007

Displayscheibe M, Umrandung grauweiß Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitt. Für Gehäuseausführung II.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

A9174007

Displayscheibe M, Umrandung grauweiß
Produkt Ihrem Warenkorb hinzugefügt

transparent

Zubehör "Wand/Halter"

A9226227 Wandhalter-Set

A9226227

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX M und DATEC-CONTROL S. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

A9226227

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9250907 Aufstellbügel

A9250907

Aufstellbügel Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

A9250907

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Produktoptionen für A9074207

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie)
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
195 mm
Breite
101 mm
Höhe
44 mm
Platinenlänge Unterteil
165 mm
Platinenbreite Unterteil
90 mm
Platinenlänge Oberteil
184 mm
Platinenbreite Oberteil
90 mm
Displaylänge
60 mm
Displaybreite
15 mm
Folienlänge
167,7 mm
Folienbreite
80,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
196 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9074207 und vergessen Sie nicht, ein Angebot anzufordern!
