DATEC-MOBIL-BOX

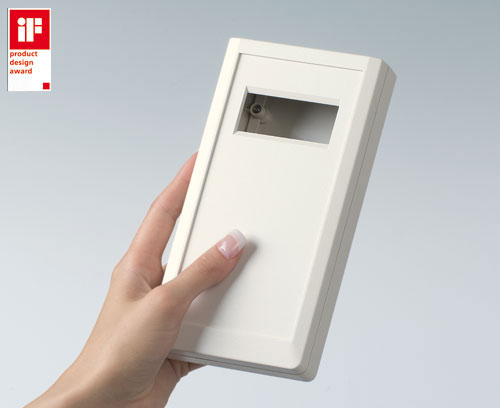

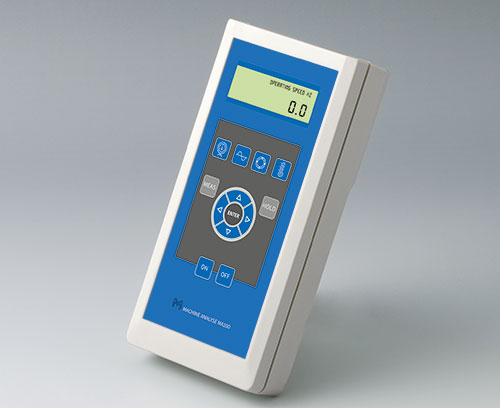

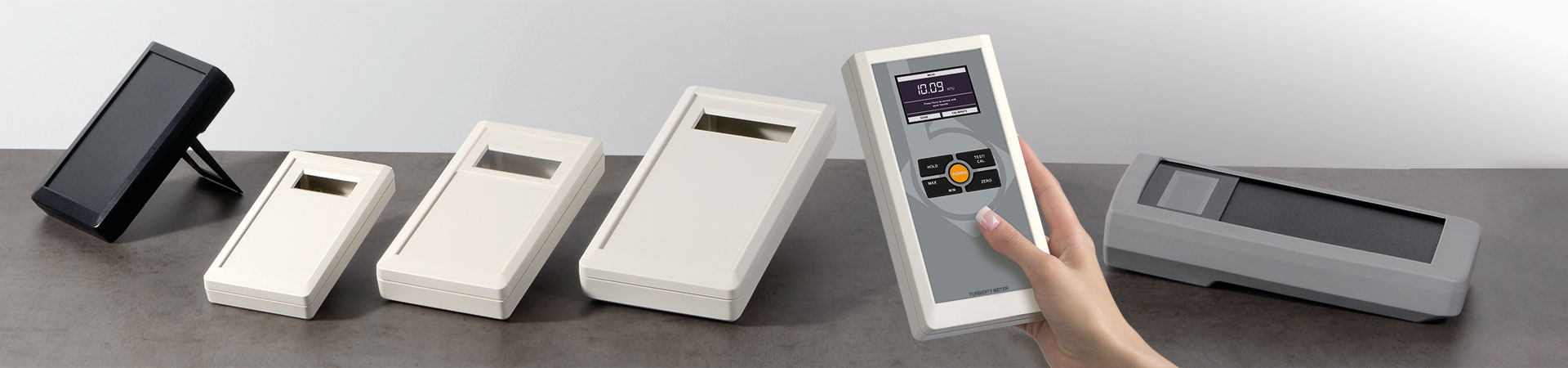

Datec-Mobil-Box

Robuste Handgehäuse

Unter der Bezeichnung DATEC-MOBIL-BOX wurde eine Gehäusereihe entwickelt, die exakt auf den Bereich der mobilen Datenerfassung zugeschnitten ist.

  • sicher halten und bedienen durch ergonomische Profilierung auf der Gehäuseunterseite
  • robust und dicht bis Schutzart IP 65, Dichtung als Zubehör

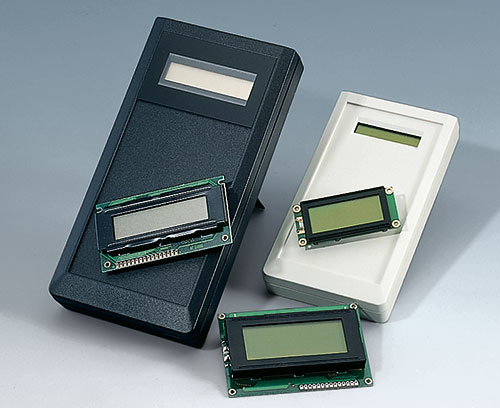

  • Einbau standardisierter LCDs; Displayscheiben schützen die eingebauten Anzeigen und ermöglichen die hohe Schutzart im Anzeigenbereich
  • plane Flächen für Schnittstellen

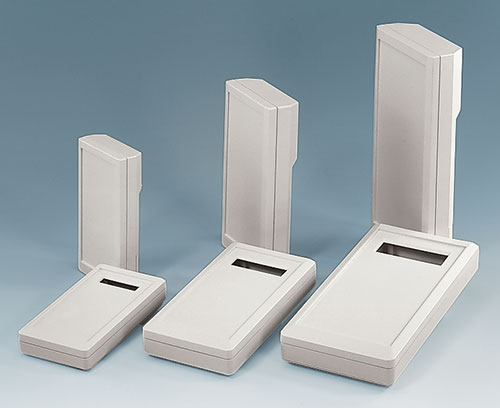

  • 3 Größen, 2 Farben

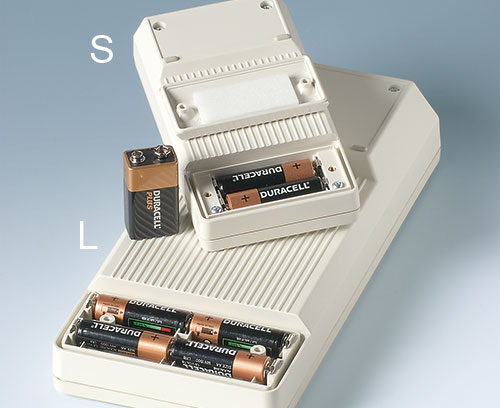

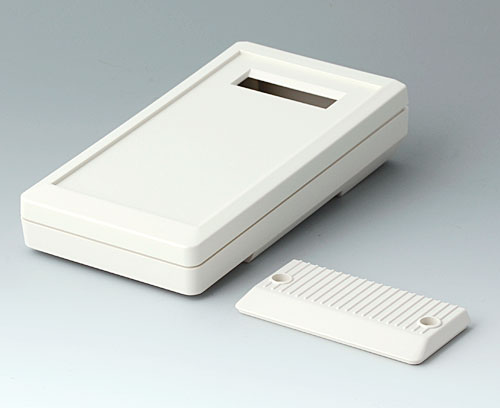

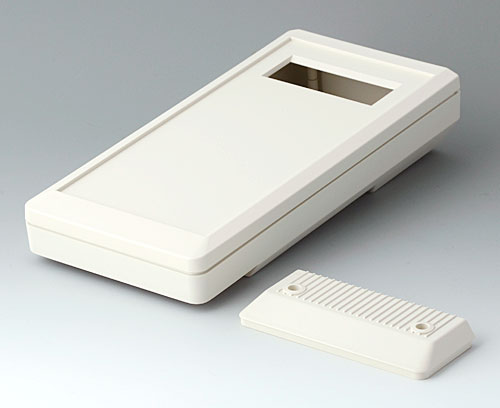

  • DATEC-MOBIL-BOX S und L ohne/mit Batteriefach

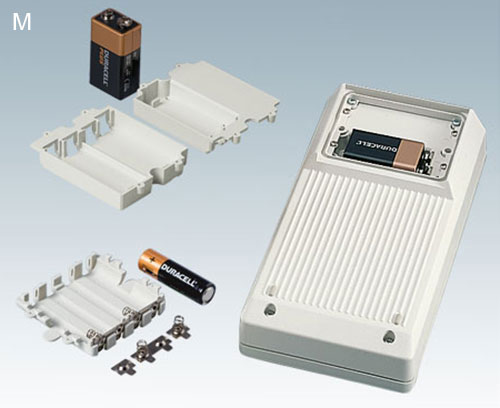

  • DATEC-MOBIL-BOX M mit optionalen Batteriefächern, je nach Anforderung

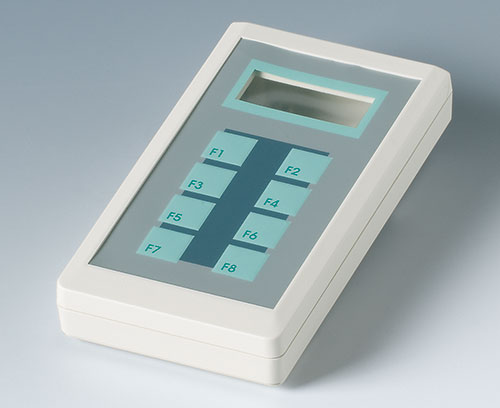

  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur
  • Befestigungsdome für Platinen und Einbauteile, Europakartenformat bei Größe L

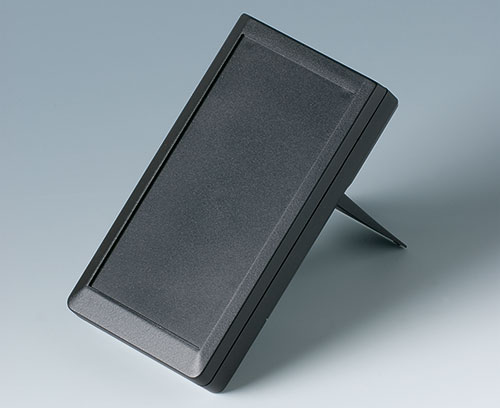

  • Aufstellbügel für ergonomisch günstige Schräglage (Zubehör)

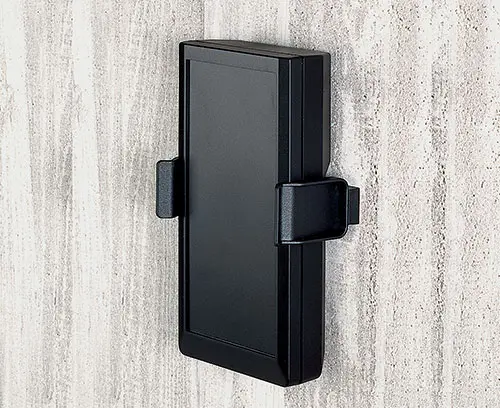

  • Wandhalter-Set zur sicheren Ablage der Gehäuse (Zubehör)
  • Protector fängt Stöße ab und schützt Oberflächen (Zubehör Größe L)

Designer-Statement

„Die DATEC-MOBIL-BOX ist ein wahres Raumwunder. Nimmt man die DATEC-POCKET-BOX-Produktlinie noch dazu, stehen Ihnen hier sechs auf handelsübliche Bauelemente abgestimmte Gehäusegrößen zur Verfügung, bei denen der Innenraum bis in den letzten Winkel effizient genutzt werden kann. Jedes dieser mobilen Gehäuse darf man als den Inbegriff von Raumnutzung in Kombination mit der Funktionalität von Standard-Anzeige, -Bedienfläche, -Schnittstellen und -Energieversorgung bezeichnen. Wenn es um kompakte und mobile Produkte geht, ist dieses Gehäusedesign nicht zu toppen.“
Martin Nußberger, polyform Industrie Design

  • Anwendungsbeispiele

Anwendungsbereiche

  • Prädestiniert für den Einsatz in rauen Umgebungen
  • Mobile Datenerfassung und -übertragung
  • Mess- und Regeltechnik
  • Lager- und Verkaufslogistik
  • Digitale Steuerungstechnik
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".

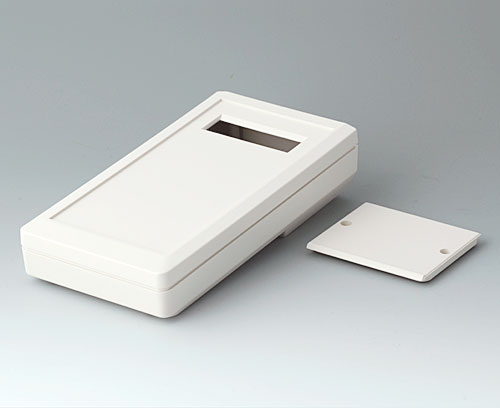

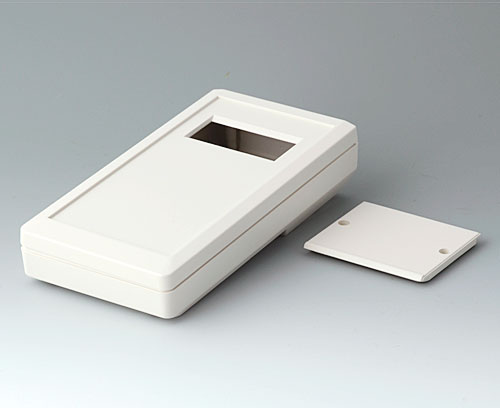

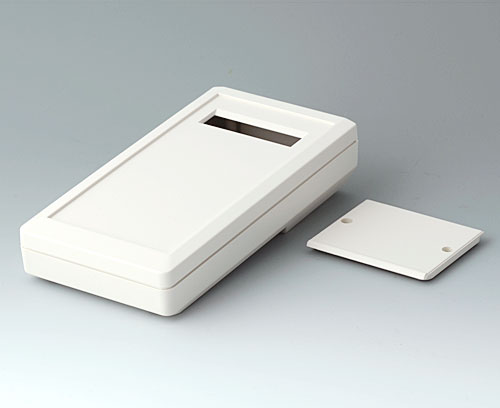

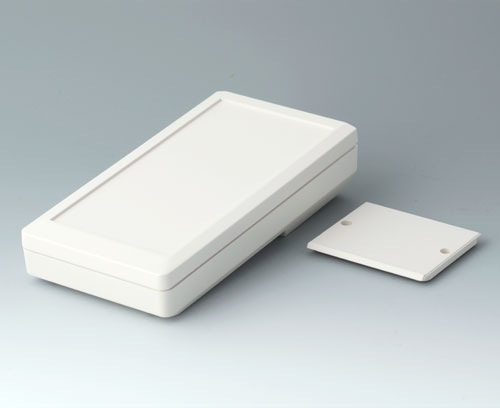

Ohne Displayfenster

DATEC-MOBIL-BOX ohne Displayfenster

Für LCD Typ 2"-LC-Glas

DATEC-MOBIL-BOX für LCD Typ 2"-LC-Glas

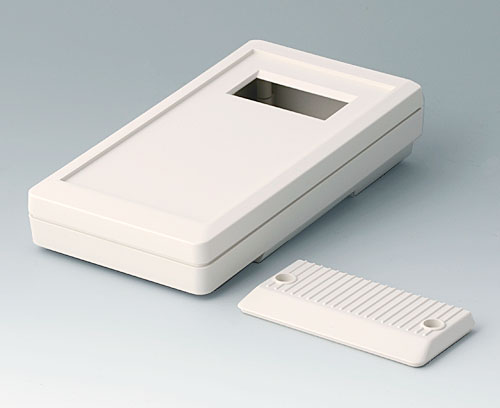

Für LCD Typ 2 x 16 Kompakt

DATEC-MOBIL-BOX für LCD Typ 2 x 16 Kompakt

Für LCD Typ 2 x 16 Standard

DATEC-MOBIL-BOX für LCD Typ 2 x 16 Standard

Für LCD Typ 4 x 16 Standard

DATEC-MOBIL-BOX für LCD Typ 4 x 16 Standard

Für LCD Typ 2 x 20 Miniatur

DATEC-MOBIL-BOX für LCD Typ 2 x 20 Miniatur

Für LCD Typ 4 x 20

DATEC-MOBIL-BOX für LCD Typ 4 x 20

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse PA 6
vulkan
A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
A9161002 Kontaktfedern-Set, 2 x 9 V oder 4 x AA

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.

Lieferumfang 4 Einfachkontakte

schließen

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA Stahl
verzinnt

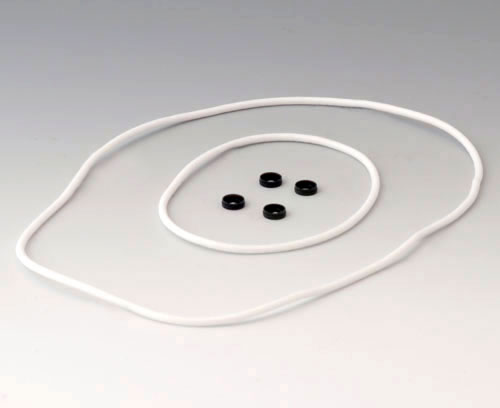

A9173001 Dichtungs-Set S

A9173001

Dichtungs-Set S Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX S.

Lieferumfang 2 Dichtungen, 4 Dichtringe

schließen

A9173001

Dichtungs-Set S

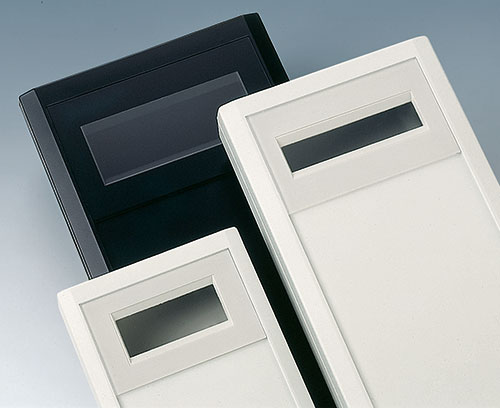

A9173007 Displayscheibe, Umrandung grauweiß

A9173007

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: II.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173007

Displayscheibe, Umrandung grauweiß Acrylglas
transparent

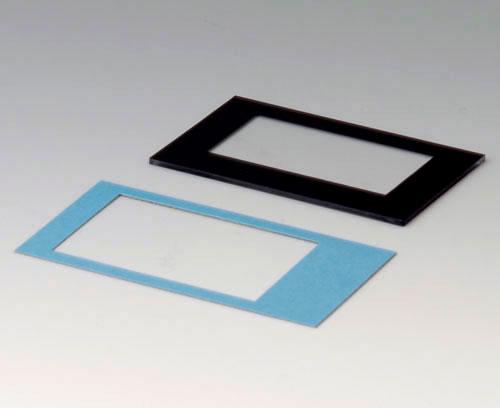

A9173009 Displayscheibe, Umrandung schwarz

A9173009

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: II.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173009

Displayscheibe, Umrandung schwarz Acrylglas
transparent

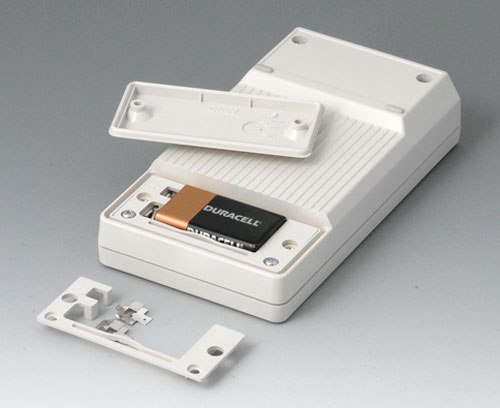

A9173010 9 V-Kontaktierungs-Set, 1 x 9 V

A9173010

9 V-Kontaktierungs-Set, 1 x 9 V Für 1 x 9 V Flachbatterie (PP3), bietet Polungs- und Verdrehungsschutz. Alternativ zum herkömmlichen Druckknopfanschluß.

Lieferumfang 1 Kontaktierungs-Set

schließen

A9173010

9 V-Kontaktierungs-Set, 1 x 9 V ABS (UL 94 HB)

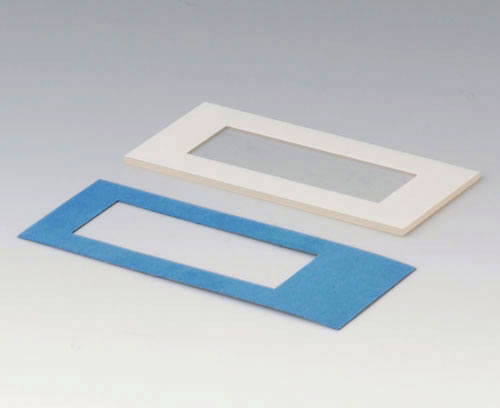

A9173307 Displayscheibe, Umrandung grauweiß

A9173307

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: III.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173307

Displayscheibe, Umrandung grauweiß Acrylglas
transparent
A9173309 Displayscheibe, Umrandung schwarz

A9173309

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: III.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173309

Displayscheibe, Umrandung schwarz Acrylglas
transparent
A9173407 Displayscheibe, Umrandung grauweiß

A9173407

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: IV.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173407

Displayscheibe, Umrandung grauweiß Acrylglas
transparent

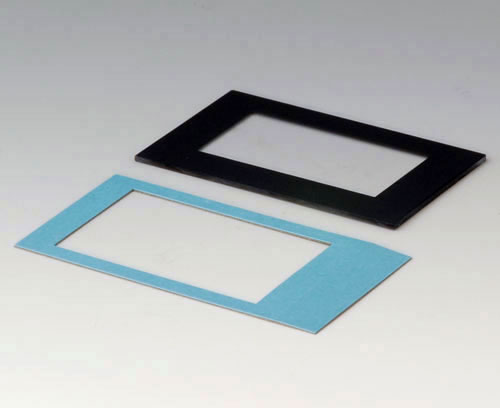

A9173409 Displayscheibe, Umrandung schwarz

A9173409

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: IV.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9173409

Displayscheibe, Umrandung schwarz Acrylglas
transparent

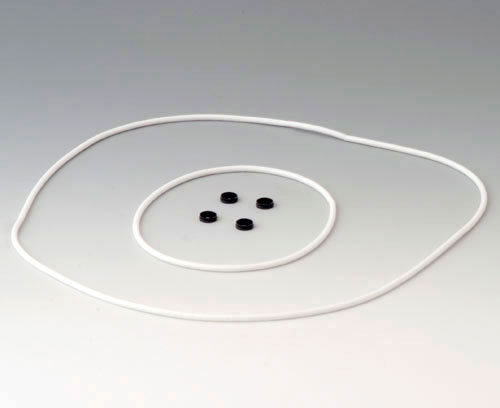

A9174001 Dichtungs-Set M

A9174001

Dichtungs-Set M Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX M.

Lieferumfang 2 Dichtungen, 4 Dichtringe

schließen

A9174001

Dichtungs-Set M

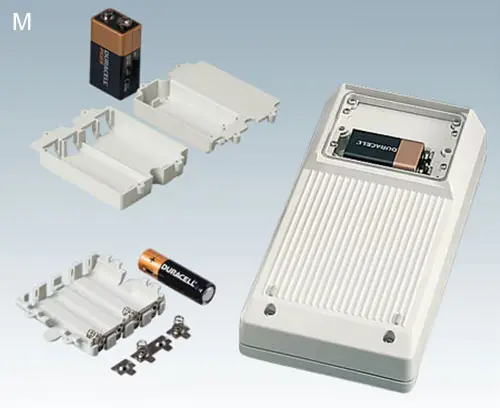

A9174002 Batteriefach, 2 x 9 V

A9174002

Batteriefach, 2 x 9 V Verwendung: Für 2 x 9 V-Flachbatterien (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

A9174002

Batteriefach, 2 x 9 V ABS (UL 94 HB)
grauweiß RAL 9002
A9174003 Batteriefach, 1 x 9 V

A9174003

Batteriefach, 1 x 9 V Verwendung: Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

A9174003

Batteriefach, 1 x 9 V ABS (UL 94 HB)
grauweiß RAL 9002
A9174006 Kontaktfedern-Set, 1 x 9 V

A9174006

Kontaktfedern-Set, 1 x 9 V Zum Kontaktieren der Batterie.

Lieferumfang 2 Einfachkontakte

schließen

A9174006

Kontaktfedern-Set, 1 x 9 V Stahl
verzinnt

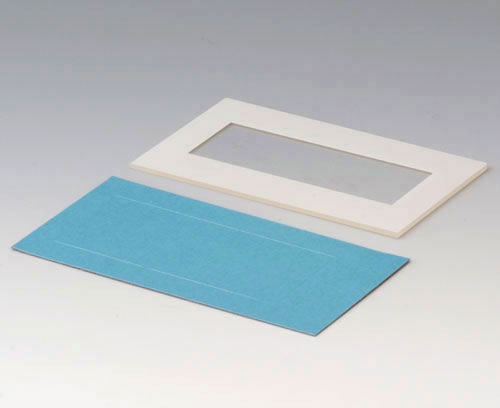

A9174007 Displayscheibe, Umrandung grauweiß

A9174007

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitt. Für Gehäuseausführung: II.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9174007

Displayscheibe, Umrandung grauweiß Acrylglas
transparent
A9174009 Displayscheibe, Umrandung schwarz

A9174009

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: II.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9174009

Displayscheibe, Umrandung schwarz Acrylglas
transparent

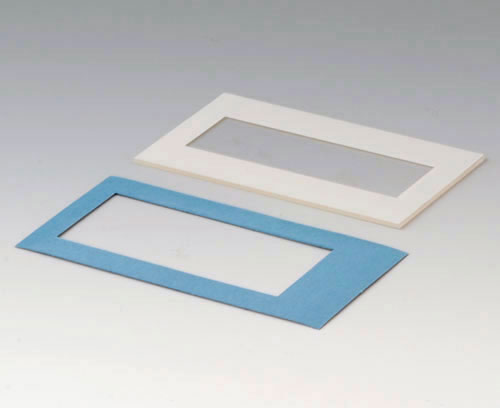

A9174307 Displayscheibe, Umrandung grauweiß

A9174307

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gheäuseausführung: III.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9174307

Displayscheibe, Umrandung grauweiß Acrylglas
transparent
A9174309 Displayscheibe, Umrandung schwarz

A9174309

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: III.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9174309

Displayscheibe, Umrandung schwarz Acrylglas
transparent

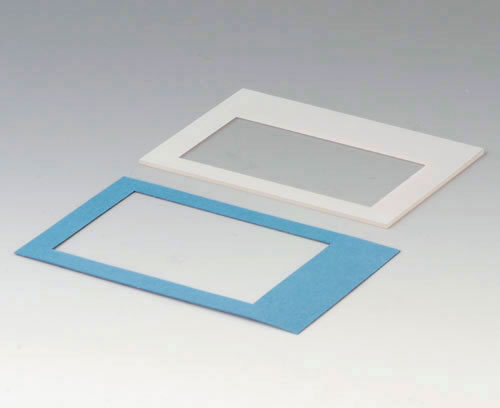

A9174407 Displayscheibe, Umrandung grauweiß

A9174407

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht
die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt
auf den sichtbaren Bereich des Displayausschnitts.
Für Ausführung: IV

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9174407

Displayscheibe, Umrandung grauweiß Acrylglas
transparent
A9174409 Displayscheibe, Umrandung schwarz

A9174409

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart IP 65 im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts. Für Gehäuseausführung: IV.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9174409

Displayscheibe, Umrandung schwarz Acrylglas
transparent

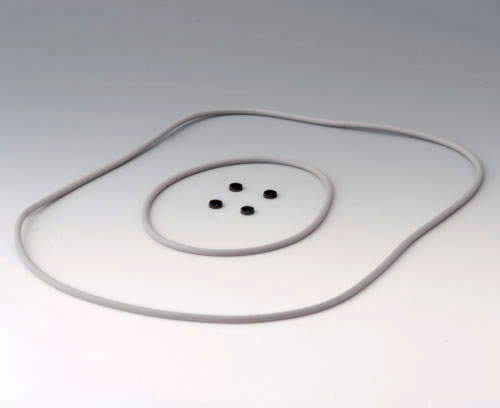

A9175001 Dichtungs-Set L

A9175001

Dichtungs-Set L Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX L.

Lieferumfang 2 Dichtungen, 4 Dichtringe

schließen

A9175001

Dichtungs-Set L
A9175007 Displayscheibe, Umrandung grauweiß

A9175007

Displayscheibe, Umrandung grauweiß Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9175007

Displayscheibe, Umrandung grauweiß Acrylglas
transparent
A9175009 Displayscheibe, Umrandung schwarz

A9175009

Displayscheibe, Umrandung schwarz Verwendung: Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart im Anzeigenbereich. Die Bedruckung ist abgestimmt auf den sichtbaren Bereich des Displayausschnitts.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

schließen

A9175009

Displayscheibe, Umrandung schwarz Acrylglas
transparent

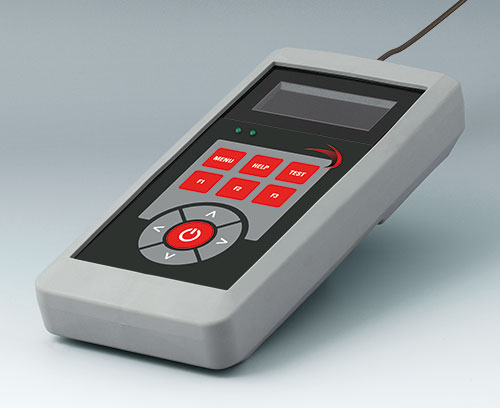

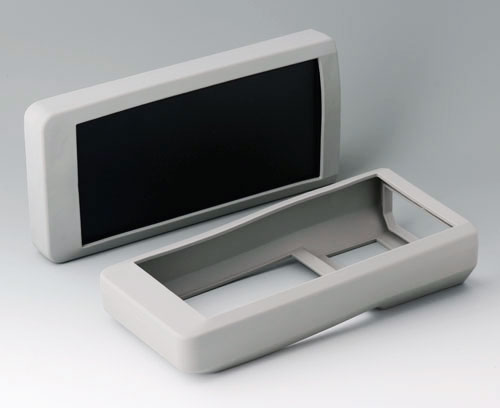

A9175108 Protector L

A9175108

Protector L Spezieller Protector für DATEC-MOBIL-BOX L. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.

Lieferumfang 1 Protector

schließen

A9175108

Protector L SBS (TPE)
vulkan

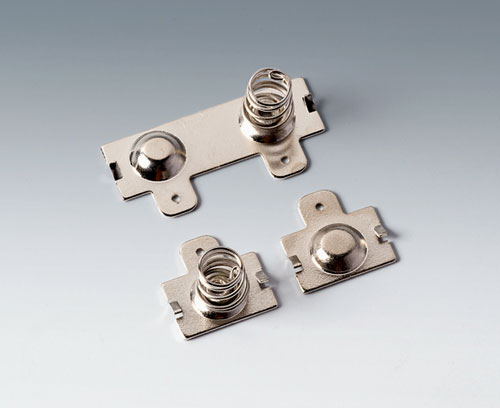

A9190011 Kontaktfedern-Set, 2 x AA

A9190011

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190011

Kontaktfedern-Set, 2 x AA Stahl
vernickelt

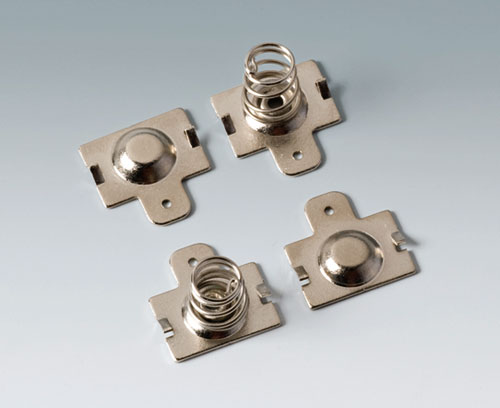

A9190012 Kontaktfedern-Set, 4 x AA

A9190012

Kontaktfedern-Set, 4 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 2 Einfachkontakt plus, 2 Einfachkontakt minus

schließen

A9190012

Kontaktfedern-Set, 4 x AA Stahl
vernickelt
A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm transparent

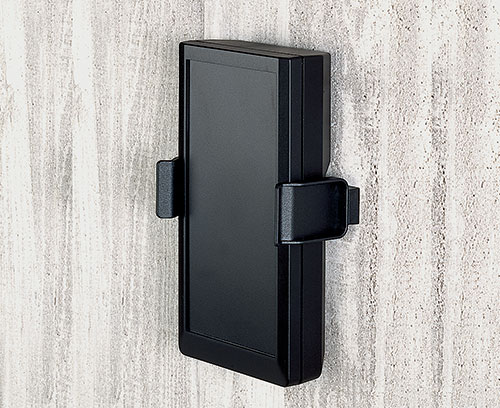

A9226127 Wandhalter-Set

A9226127

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX L. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226127

Wandhalter-Set ABS (UL 94 HB)
grauweiß RAL 9002

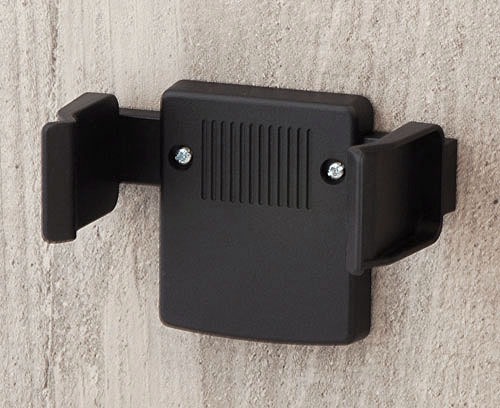

A9226129 Wandhalter-Set

A9226129

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX L. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226129

Wandhalter-Set ABS (UL 94 HB)
schwarz RAL 9005
A9226227 Wandhalter-Set

A9226227

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX M und DATEC-CONTROL S. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226227

Wandhalter-Set ABS (UL 94 HB)
grauweiß RAL 9002
A9226229 Wandhalter-Set

A9226229

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX M und DATEC-CONTROL S. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226229

Wandhalter-Set ABS (UL 94 HB)
schwarz RAL 9005
A9226237 Wandhalter-Set

A9226237

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX S + SENSO-CASE M. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226237

Wandhalter-Set ABS (UL 94 HB)
grauweiß RAL 9002
A9226239 Wandhalter-Set

A9226239

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX S + SENSO-CASE M. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226239

Wandhalter-Set ABS (UL 94 HB)
schwarz RAL 9005
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil PE-Zellschaumstoff
50x25x4mm
A9250907 Aufstellbügel

A9250907

Aufstellbügel Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250907

Aufstellbügel ABS (UL 94 HB)
grauweiß RAL 9002
A9250909 Aufstellbügel

A9250909

Aufstellbügel Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250909

Aufstellbügel ABS (UL 94 HB)
schwarz RAL 9005
A9345217 Batteriefach-Set, 4 x AA

A9345217

Batteriefach-Set, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).

Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set

schließen

A9345217

Batteriefach-Set, 4 x AA ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für Datec-Mobil-Box

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
