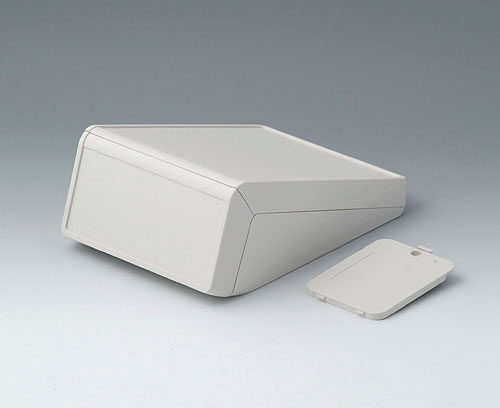

B4054217

UNITEC S, 1,4/1,4

Kunststoffgehäuse mit zwei zueinander rechtwinkligen Bedienflächen, wahlweise single oder dual nutzbar. Frontteil 1,4 mm vertieft. Oberteil 1,4 mm vertieft. Zwei Folientastaturen einsetzbar! Befestigungsdome für die Leiterplattenmontage in Ober-, Unter- und Frontteil.

Ausführung

Mit Batteriefach 3 x AA

Lieferumfang

1 Unter-, Ober- und Frontteil, 1 Batteriefach- und -deckel, Kontaktfedern vernickelt, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4054217

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Wand/Halter"

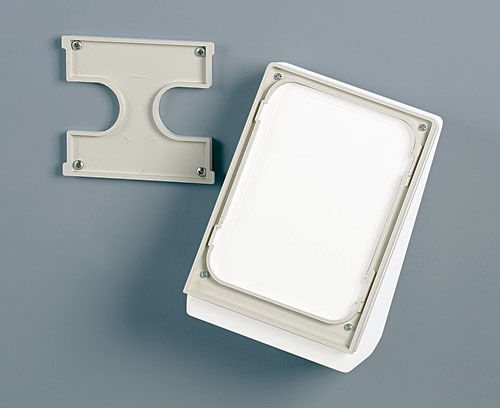

B4154307 Wandhalter-Set S

B4154307

Wandhalter-Set S Verdeckte Wandbefestigung. Funktional und optisch elegant gestaltet, verleiht das Wandhalter-Set ein hochwertiges Erscheinungsbild. Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuse verschraubt und anschließend auf den Wandhalter gerastet.

Lieferumfang 1 Wandhalter, 1 Adapter mit Montage-Set

B4154307

Wandhalter-Set S
Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9212330 Anti-Rutsch-Füßchen 12 x 3,5 mm

A9212330

Anti-Rutsch-Füßchen 12 x 3,5 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9212330

Anti-Rutsch-Füßchen 12 x 3,5 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für B4054217

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
125 mm
Tiefe
177 mm
Höhe
69 mm
Platinenlänge Unterteil
134 mm
Platinenbreite Unterteil
112 mm
Platinenlänge Oberteil
148 mm
Platinenbreite Oberteil
112 mm
Folienlänge
149 mm
Folienbreite
108,4 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
218 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4054217 und vergessen Sie nicht, ein Angebot anzufordern!
