B1075365

TOPTEC 194 F, Ausf. I

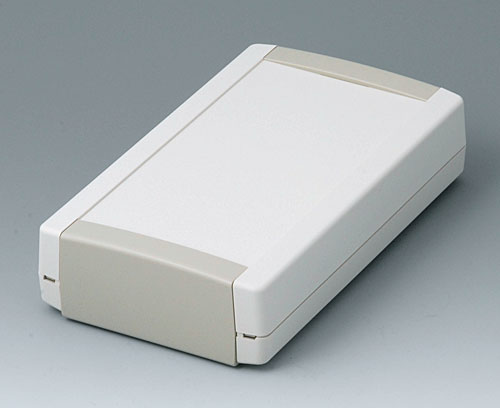

Elektronikgehäuse in flacher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage in Ober- und Unterteil.

Ausführung

Ohne Lüftungsschlitze

Lieferumfang

1 Ober- und Unterteil, 2 Stirnteile

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B1075365

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Wand/Halter"

B1300017 Befestigungsteil für DIN-Schienen

B1300017

Befestigungsteil für DIN-Schienen Geeignet für TOPTEC ab Größe 123 F/H und EVOTEC 100/125/150. Ermöglicht eine Befestigung der Gehäuse auf DIN-Schienen nach DIN EN 60715 (TH35, G32). Einfache Montage. 2 Bohrungen ø 3 mm am Gehäuse erforderlich.

Lieferumfang 1 Befestigungsteil, Montage-Set

B1300017

Befestigungsteil für DIN-Schienen
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B1370028 Wandhalter für Toptec 194

B1370028

Wandhalter für Toptec 194 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

B1370028

Wandhalter für Toptec 194
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für B1075365

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
Unter- und Oberteil grauweiß RAL 9002,
Stirnteile kieselgrau RAL 7032
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
194 mm
Breite
115 mm
Höhe
46 mm
Platinenlänge Unterteil
187 mm
Platinenbreite Unterteil
104 mm
Platinenlänge Oberteil
158 mm
Platinenbreite Oberteil
106 mm
Folienlänge
163,2 mm
Folienbreite
85 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
206 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B1075365 und vergessen Sie nicht, ein Angebot anzufordern!
