TOPTEC

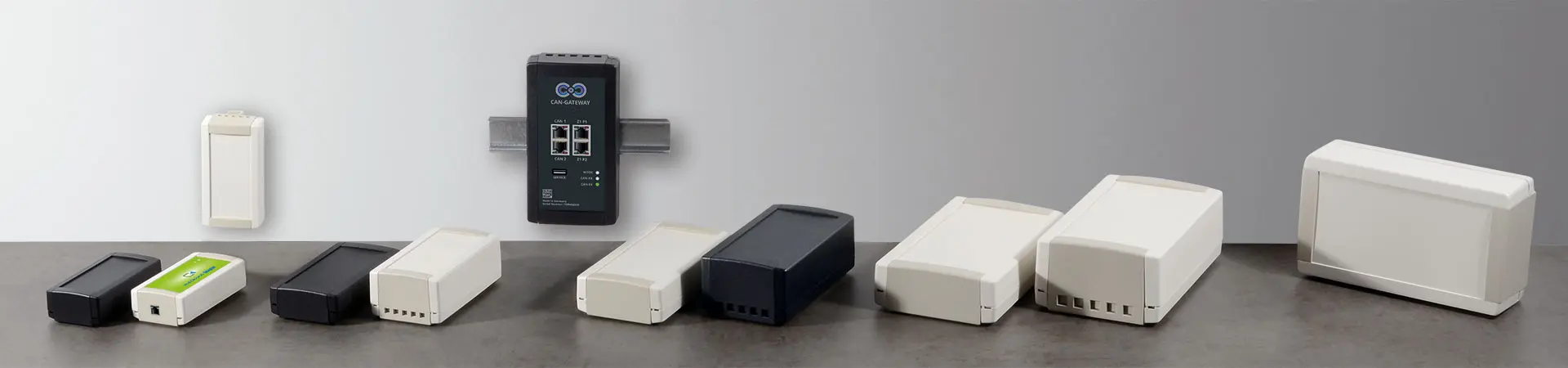

Toptec

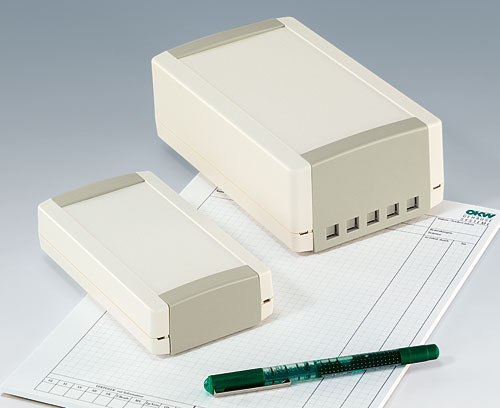

Universelle Kunststoffgehäuse

Die TOPTEC Gehäuse von OKW lassen sich bereits beidseitig mit Schnittstellen bestücken, welche über die eigentliche Gehäusebreite hinausragen. Bisherige Montage der Stecker an die Gehäusewand und das Verbindungskabel mit der Platine entfallen.

  • ästhetisches Design für Innen-Anwendungen als Tisch- oder Wandgerät
  • rationelle, schraubenlose Gehäusemontage
  • seitlich offenes Unterteil für schnelle und problemlose Bestückung von allen Seiten.

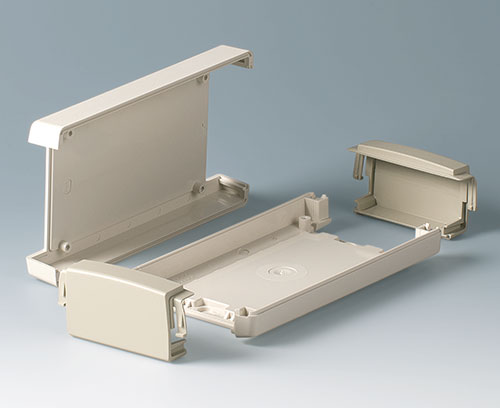

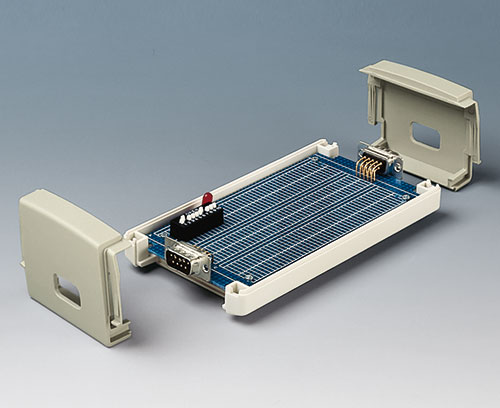

  • Elektronik und Schnittstellen können erstmals als Komplett-Paket eingebaut werden dank seitlich lösbarer Stirnteile

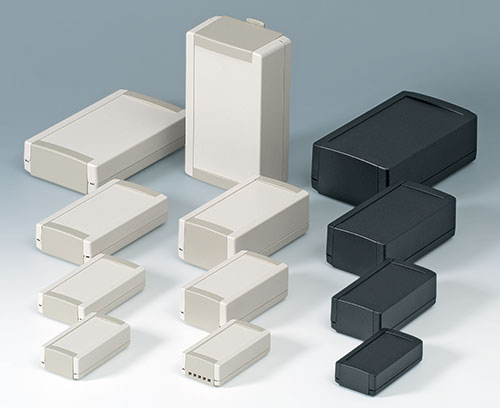

  • große Auswahl von 28 Modellen

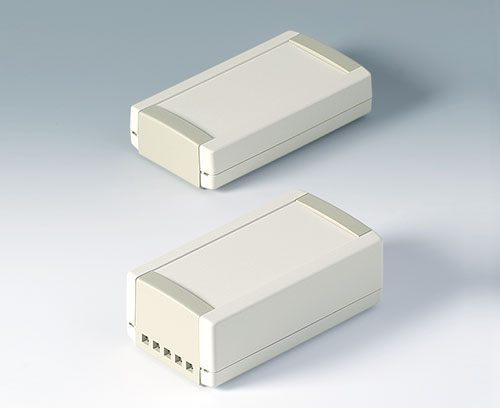

  • Typen F mit flachem Oberteil
  • Typen H mit hohem Oberteil

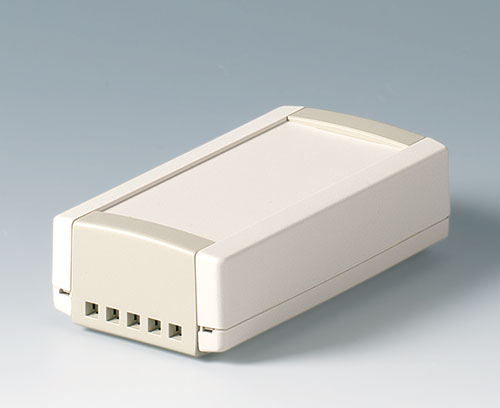

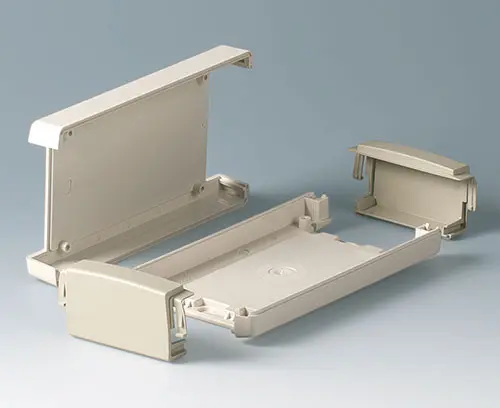

  • abnehmbare Stirnteile wahlweise ohne/mit Lüftungsschlitzen für Wärmeabfuhr oder Akustik

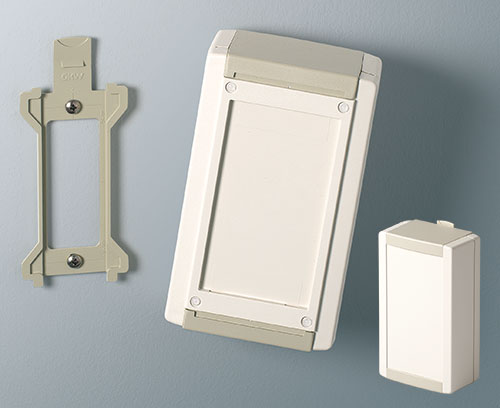

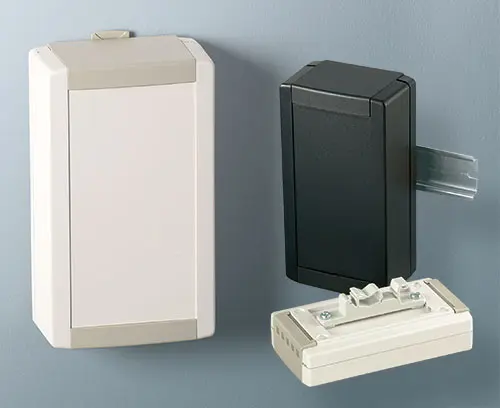

  • optimale Wandbefestigung ohne Gehäuseumbau durch verdeckten Wandhalter mit Rastmechanismus

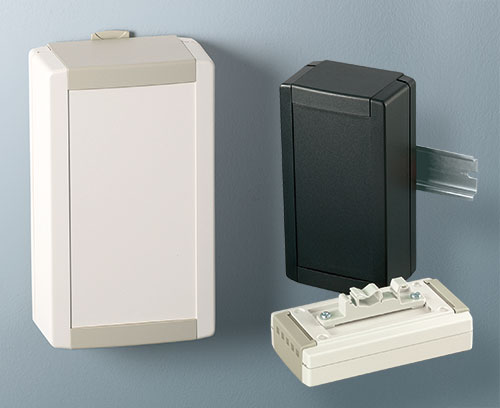

  • rationelle Befestigung auf DIN-Schienen
  • Schutzart IP 40

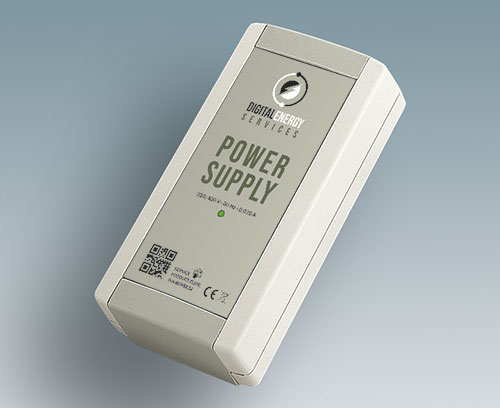

  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur
  • Befestigungsdome für Leiterplatten und Bauteile

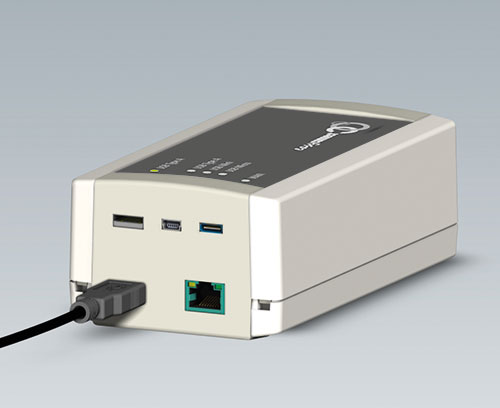

  • Anwendungsbeispiele

Anwendungsbereiche

Universal-Gehäuse für elektronische und elektrotechnische Geräte, z.B.

  • Überwachungstechnik als Kontrollgeräte, Signalanlagen und Steuerungen
  • Medizin- und Labortechnik
  • Computerperipherie
  • Automatisierung
  • IoT/IIoT
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".

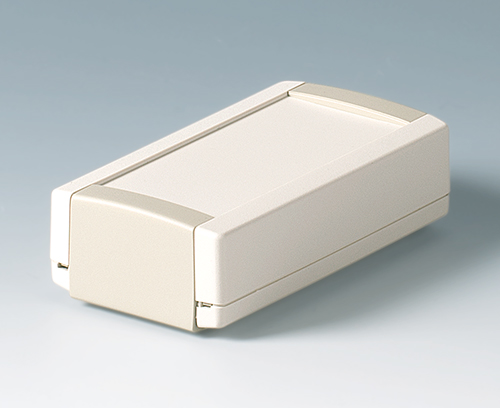

Ohne Lüftungsschlitze

TOPTEC ohne Lüftungsschlitze

Mit Lüftungsschlitzen

TOPTEC mit Lüftungsschlitzen

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm transparent

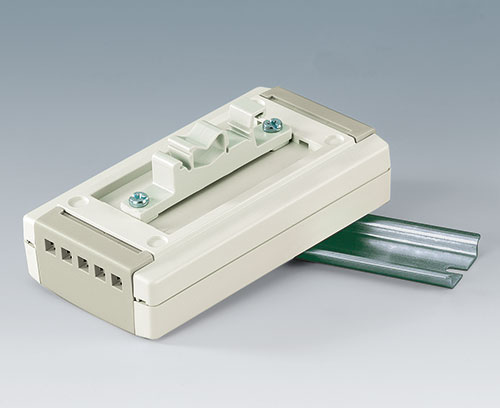

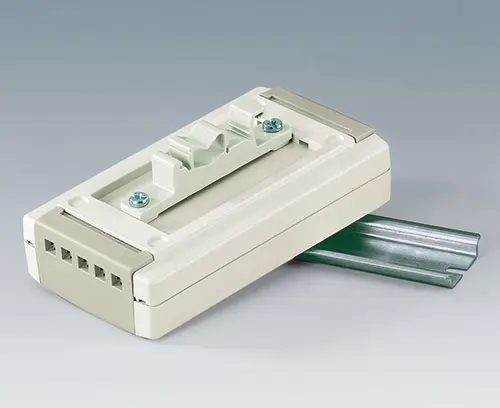

B1300017 Befestigungsteil für DIN-Schienen

B1300017

Befestigungsteil für DIN-Schienen Geeignet für TOPTEC ab Größe 123 F/H und EVOTEC 100/150. Ermöglicht eine Befestigung der Gehäuse auf DIN-Schienen nach DIN EN 60715 (TH35, G32). Einfache Montage. 2 Bohrungen ø 3 mm am Gehäuse erforderlich.

Lieferumfang 1 Befestigungsteil, Montage-Set

schließen

B1300017

Befestigungsteil für DIN-Schienen PA 6
grauweiß RAL 9002

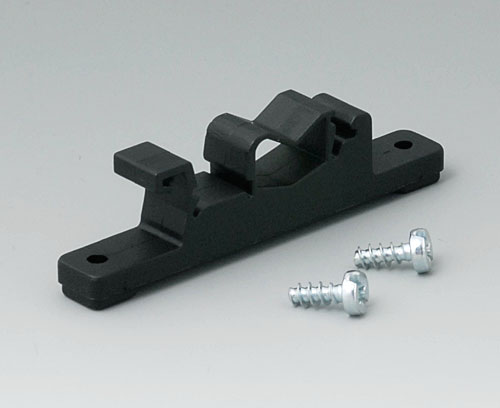

B1300019 Befestigungsteil für DIN-Schienen

B1300019

Befestigungsteil für DIN-Schienen Geeignet für TOPTEC ab Größe 123 F/H. Ermöglicht eine Befestigung der Gehäuse auf DIN-Schienen nach DIN EN 60715 (TH35, G32). Einfache Montage. 2 Bohrungen ø 3 mm am Gehäuse erforderlich.

Lieferumfang 1 Befestigungsteil, Montage-Set

schließen

B1300019

Befestigungsteil für DIN-Schienen PA 6
schwarz RAL 9005
B1340028 Wandhalter für Toptec 102

B1340028

Wandhalter für Toptec 102 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1340028

Wandhalter für Toptec 102 PC+ABS (UL 94 V-0)
kieselgrau RAL 7032
B1340029 Wandhalter für Toptec 102

B1340029

Wandhalter für Toptec 102 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1340029

Wandhalter für Toptec 102 ABS (UL 94 HB)
schwarz RAL 9005

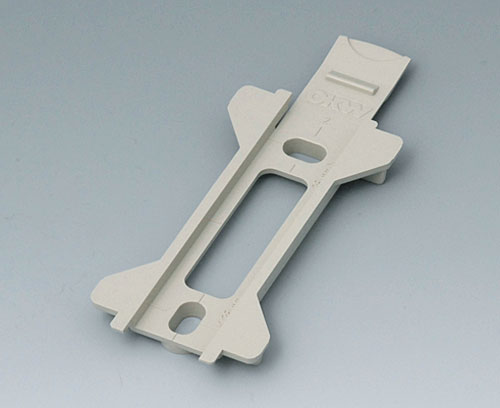

B1350028 Wandhalter für Toptec 123

B1350028

Wandhalter für Toptec 123 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1350028

Wandhalter für Toptec 123 PC+ABS (UL 94 V-0)
kieselgrau RAL 7032
B1350029 Wandhalter für Toptec 123

B1350029

Wandhalter für Toptec 123 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1350029

Wandhalter für Toptec 123 ABS (UL 94 HB)
schwarz RAL 9005

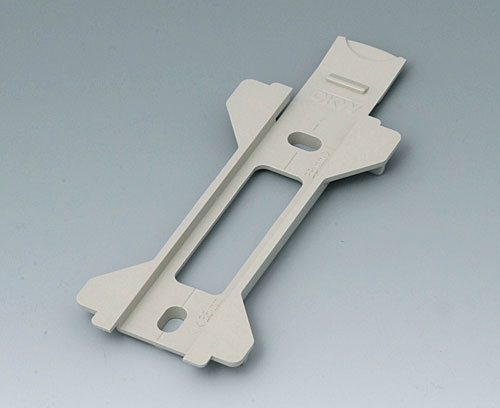

B1360028 Wandhalter für Toptec 154

B1360028

Wandhalter für Toptec 154 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1360028

Wandhalter für Toptec 154 PC+ABS (UL 94 V-0)
kieselgrau RAL 7032

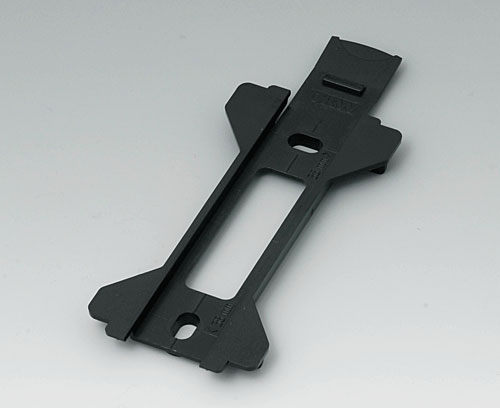

B1360029 Wandhalter für Toptec 154

B1360029

Wandhalter für Toptec 154 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1360029

Wandhalter für Toptec 154 ABS (UL 94 HB)
schwarz RAL 9005
B1370028 Wandhalter für Toptec 194

B1370028

Wandhalter für Toptec 194 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1370028

Wandhalter für Toptec 194 PC+ABS (UL 94 V-0)
kieselgrau RAL 7032

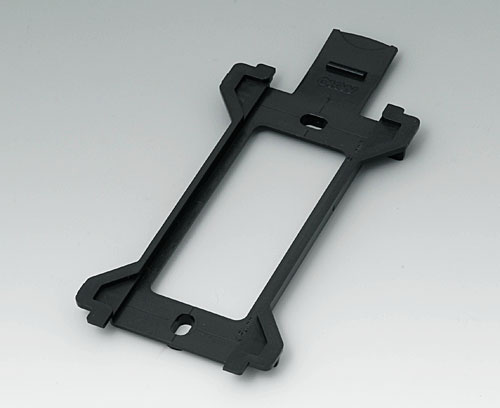

B1370029 Wandhalter für Toptec 194

B1370029

Wandhalter für Toptec 194 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1370029

Wandhalter für Toptec 194 ABS (UL 94 HB)
schwarz RAL 9005

Produktoptionen für Toptec

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
