B1040465 TOPTEC 102, Ausf. II

B1040465

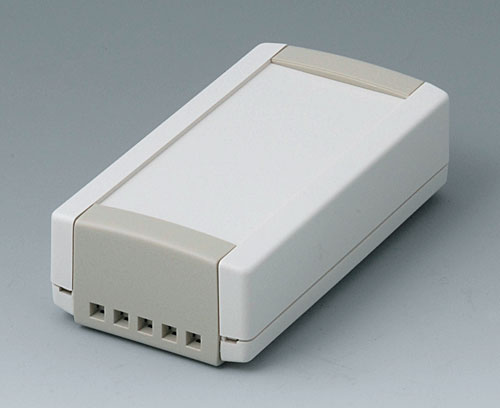

TOPTEC 102, Ausf. II

Elektronikgehäuse in hoher Bauweise. Gehäuseteile werden durch neuartigen Schnapp-Verschluss verrastet. Schraubdome für Leiterplattenmontage im Unterteil.

Ausführung

Mit Lüftungsschlitzen.

Lieferumfang

1 Ober- und Unterteil, 2 Stirnteile

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

B1340028 Wandhalter für Toptec 102

B1340028

Wandhalter für Toptec 102 Ermöglicht verdeckte Wandmontage. Vorgeformte Taschen in der Gehäuseunterseite ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter

schließen

B1340028

Wandhalter für Toptec 102
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
kieselgrau RAL 7032

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für B1040465

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
Unter- und Oberteil grauweiß RAL 9002,
Stirnteile kieselgrau RAL 7032
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
102 mm
Breite
54 mm
Höhe
30 mm
Platinenlänge Unterteil
96 mm
Platinenbreite Unterteil
46 mm
Folienlänge
82,6 mm
Folienbreite
38 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
44 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
