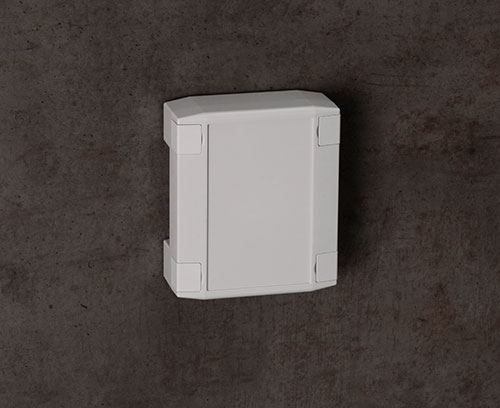

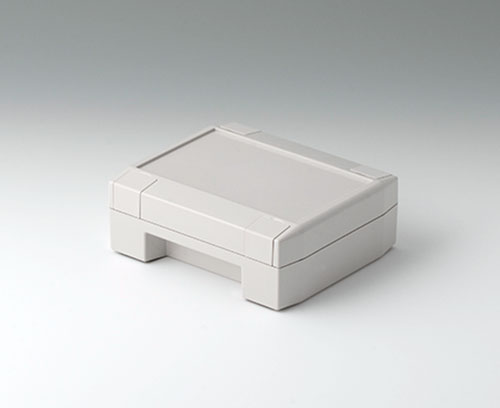

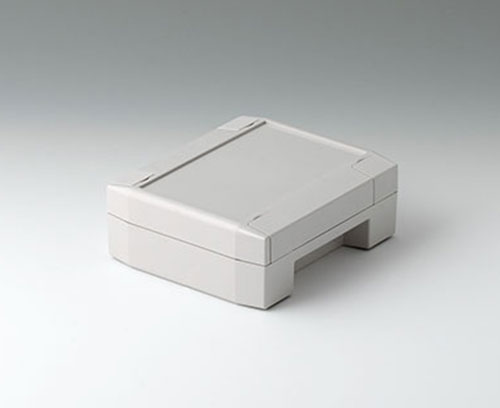

C8011132 SOLID-BOX 115

C8011132

SOLID-BOX 115

Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen mit Auflagefläche für die Befestigung einer DIN-Schiene.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang

1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

C2299031 Deckelsicherung

C2299031

Deckelsicherung Zur Sicherung des Deckels (Oberteils) beim Öffnen des Gehäuses

Verwendung ROBUST-BOX: Die Deckelsicherung kann wahlweise rechts, links, oben oder unten angeschlagen werden. Nicht geeignet für die Größen 200x300 und 240x360 mm.

Verwendung SOLID-BOX: Vorgeformte Aufnahmen für die Montage an der Längsseite beim Unter- und Oberteil.

Lieferumfang 2 Befestigungselemente

schließen

C2299031

Deckelsicherung
Produkt Ihrem Warenkorb hinzugefügt
PP
naturfarben
C8100360 Scharnier-Set

C8100360

Scharnier-Set Additiv gefertigtes Scharnier zur Sicherung des Oberteils beim Öffnen des Gehäuses.
Einfache Montage in vorhandene Befestigungsdome an der Längsseite von Unter- und Oberteil.

Lieferumfang 2 Scharniere, 4 Schrauben

schließen

C8100360

Scharnier-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
A0399T20 Torx Schraubendreher T20

A0399T20

Torx Schraubendreher T20 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T20. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T20

Torx Schraubendreher T20
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

C8100188 Gehäusefüße-Set

C8100188

Gehäusefüße-Set Sorgen für sicheren Stand bei Verwendung der SOLID-BOX als Tischgehäuse. Sie werden von unten in das Gehäuseunterteil eingesteckt und halten selbstständig.

Lieferumfang 4 Gehäusefüße

schließen

C8100188

Gehäusefüße-Set
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan

Produktoptionen für C8011132

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
Farbe
lichtgrau RAL 7035
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
135 mm
Breite
115 mm
Höhe
50 mm
Platinenlänge Unterteil
125 mm
Platinenbreite Unterteil
72 mm
Platinenlänge Oberteil
125 mm
Platinenbreite Oberteil
72 mm
Folienlänge
118,8 mm
Folienbreite
73 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
255 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
