B3407021 SMART-TERMINAL 200
Scroll

B3407021

SMART-TERMINAL 200

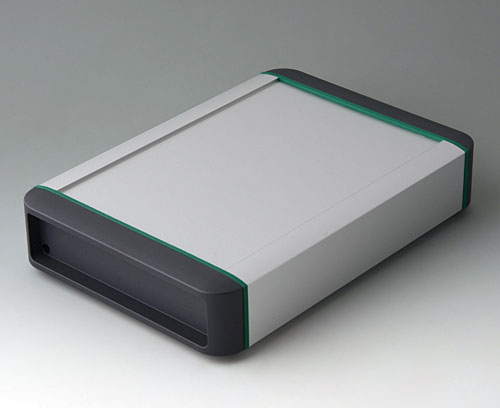

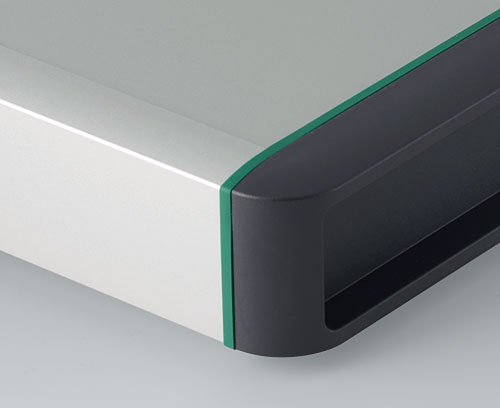

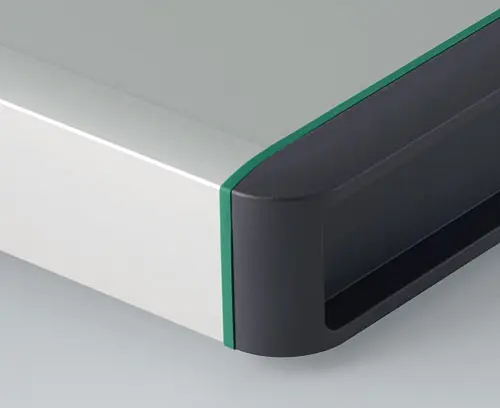

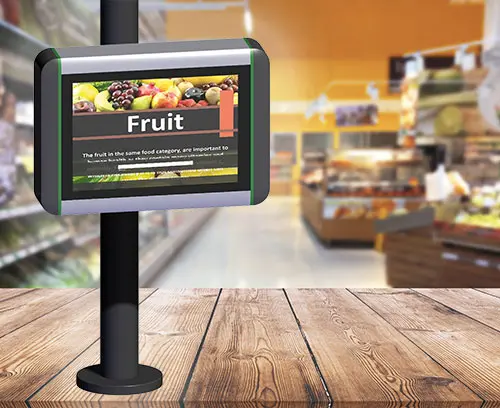

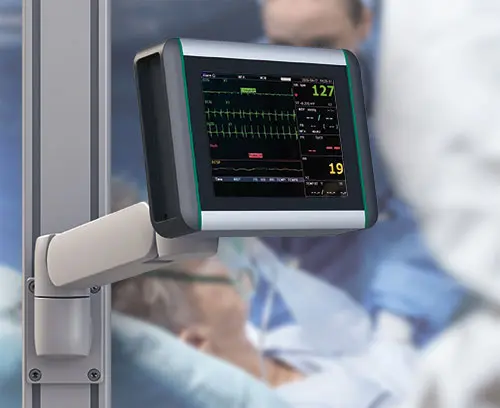

Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe grün und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.

Lieferumfang

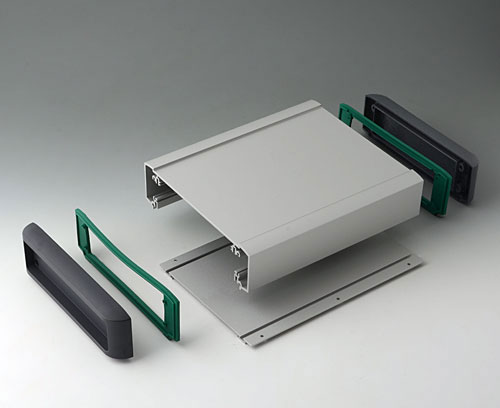

Basisprofil, Bodenprofil, Designdichtungs-Set grün, Abdeckkappen-Set, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B3407021

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Sockel"

B3507030 Pultaufsteller-Set

B3507030

Pultaufsteller-Set Ermöglicht ergonomisch günstige 12°-Neigung beim Ablesen und Bedienen der Geräte auf dem Tisch. Die im Lieferumfang enthaltenen Gummifüße sorgen bei Pultgehäusen für Rutschsicherheit.
Rationelle Montage – ohne zusätzliche Verschraubung: Die Pultaufsteller werden bei der Gehäusemontage zum Bodenprofil eingeschoben und automatisch durch die Seitenabschlussteile fixiert.

Lieferumfang 2 Pultaufsteller, 4 Gummifüße

B3507030

Pultaufsteller-Set
Produkt Ihrem Warenkorb hinzugefügt

lava

Zubehör "Wand/Halter"

A9325018 Masthalter / Rohrhalter

A9325018

Masthalter / Rohrhalter

Zur sicheren und stabilen Montage von IP-geschützten, robusten Gehäusen mit Befestigungsschellen oder Kabelbindern an Rohren / Masten mit Durchmessern ab 30 mm. Einteilige Konstruktion aus UV-beständigem Material.

Hinweis:
Jeder Anwendungsfall (Umgebung, Dichtigkeit, Gehäusegröße/-version, Mastdurchmesser etc.) ist unterschiedlich. Aufgrund dessen werden keine Montageschrauben oder Befestigungsschellen mitgeliefert, lediglich die Mast-/Rohrhalterung. Auf Anfrage haben wir jedoch vielfältige Lösungsmöglichkeiten parat, welche passgenau auf den späteren Einsatzbereich zugeschnitten sind.

Lieferumfang 1 Mast-/Rohrhalter

A9325018

Masthalter / Rohrhalter
Produkt Ihrem Warenkorb hinzugefügt

anthrazitgrau RAL 7016
100x100x20mm
B3507020 Wandhalter-Set

B3507020

Wandhalter-Set Zweiteilige Konstruktion zur soliden, flachen Wandbefestigung der SMART-TERMINAL Gehäuse.
Montage: Beiliegende Anti-Rutsch-Puffer auf den Wandhalter kleben und den Wandhalter an die Wand oder eine plane Maschinenfront schrauben. Die Anti-Rutsch-Puffer verhindern das Verschieben des Gehäuses zur Seite hin. Die Lasche an der Gehäuserückseite mittig einhaken und das Gehäuse auf den Wandhalter hängen. Anschließend von vorne die Einheit mit einer Schraube (nicht im Lieferumfang enthalten) an der Wand o.Ä. sichern.

Lieferumfang 1 Wandhalter, 1 Wandhalter-Lasche, 2 Anti-Rutsch-Puffer (selbstklebend)

B3507020

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0330080 Schraube M3 x 8 mm (T10)

A0330080

Schraube M3 x 8 mm (T10) Zur Befestigung von Leiter- und Montageplatten am Basisprofil der SMART-TERMINAL Gehäuse.

Lieferumfang 1 Schraube

A0330080

Schraube M3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
B3500001 Vierkantmuttern-Set M3

B3500001

Vierkantmuttern-Set M3 Zur Befestigung von Leiter- und Montageplatten am Bodenprofil der SMART-TERMINAL Gehäuse. Die Vierkantmuttern können innerhalb der vorgesehenen T-Nuten am Bodenprofil frei positioniert werden, je nach Einbaukonfiguration.

Lieferumfang 4 Vierkantmuttern M3

B3500001

Vierkantmuttern-Set M3
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B3407021

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Basis- und Bodenprofil

Abdeckkappen

Designdichtungen
Schutzart
Farbe
Basis- und Bodenprofil matt eloxiert,
Abdeckkappen lava,
Designdichtungen grün
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
242 mm
Breite
170 mm
Höhe
50 mm
Platinenlänge Oberteil
200 mm
Platinenbreite Oberteil
117 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
743 g
Warentarifnummer
(OKW Produkt)
76042990
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B3407021 und vergessen Sie nicht, ein Angebot anzufordern!
