Aluminium-Profilgehäuse
Smart-Terminal

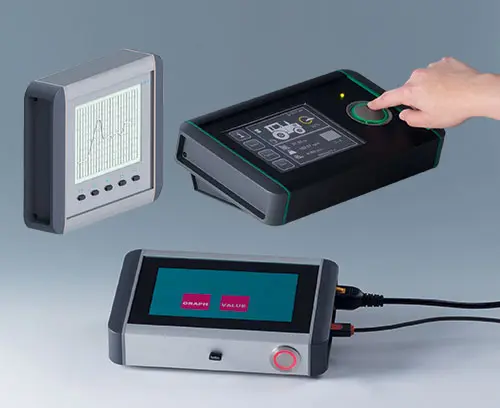

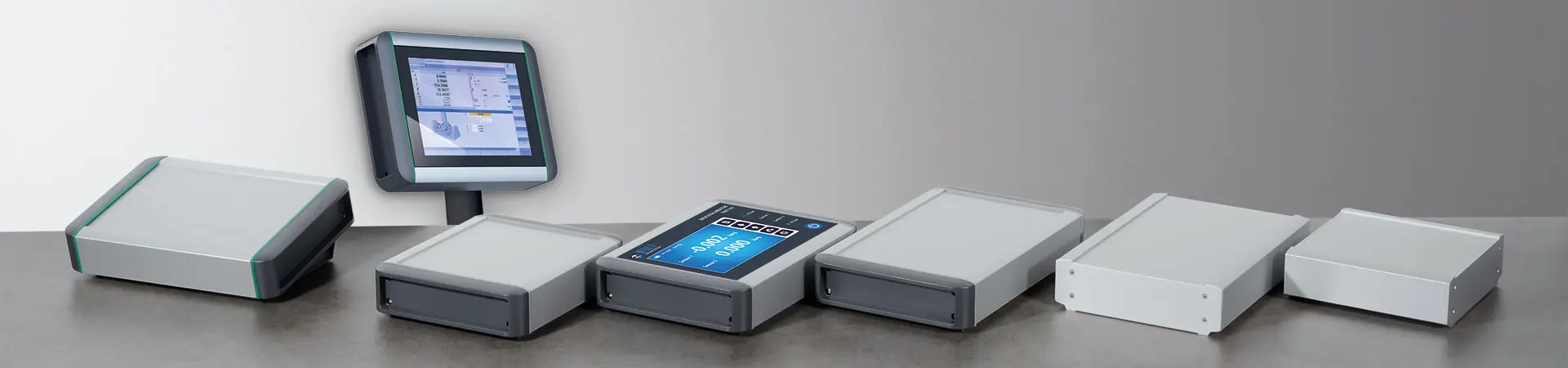

Aluminium-Profilgehäuse für anspruchsvolle Steuerzentren
Das neue Aluminium-Profilgehäuse SMART-TERMINAL bietet Robustheit und Eleganz durch mattes Eloxal. Optisch ansprechend, viel Platz für großvolumige Einbauten, eine Vielzahl an technischen Vorteilen, individuelle Längen der Aluminiumprofile auf Wunsch und kreative Gestaltungsmöglichkeiten machen das SMART-TERMINAL zum Non-Plus-Ultra unter den Displaygehäusen für „härtere Beanspruchungen“.

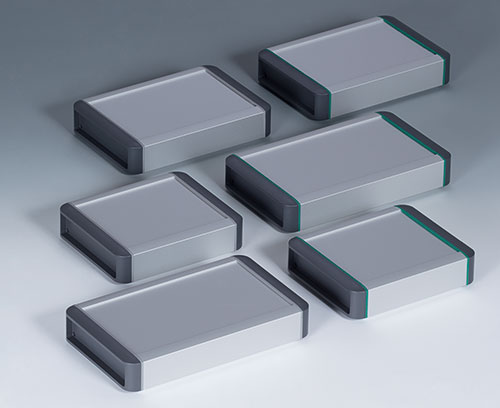

- 3 Basisgehäuse in den Profil-Längen 160 mm, 200 mm und 240 mm (Gesamtlänge mit Abdeckkappen + 42 mm oder mit Abschlussplatten aus Aluminium + 4 mm), Breite 170 mm, Höhe 50 mm

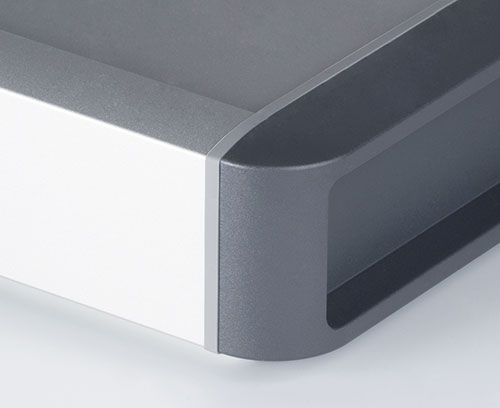

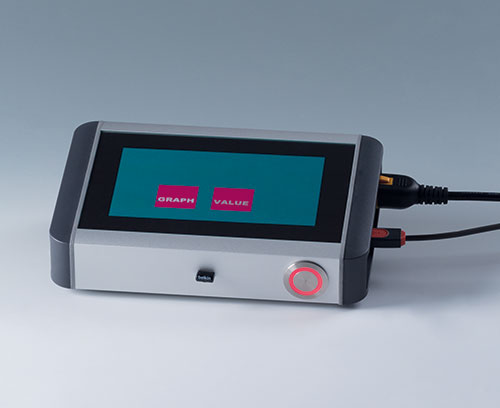

- Abdeckkappen in lava (ähnlich anthrazit) aus hochwertigem Kunststoff ASA+PC-FR
- Designdichtungen aus TPV-Material in vulkan oder grün

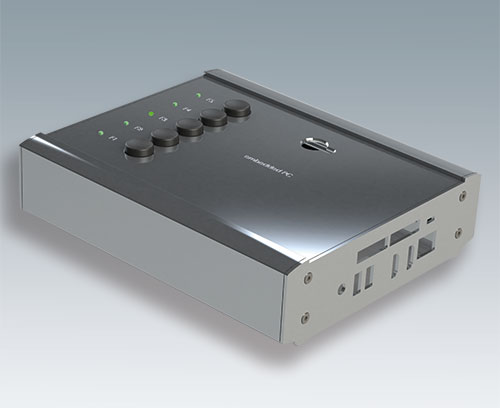

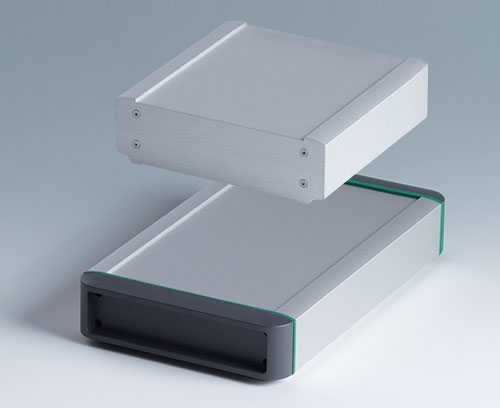

- optional mit einfachen Aluplatten als seitliche Abschlüsse

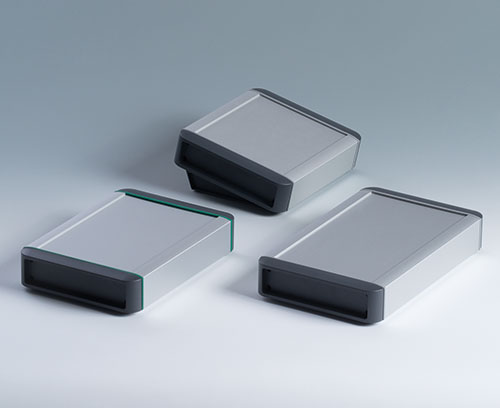

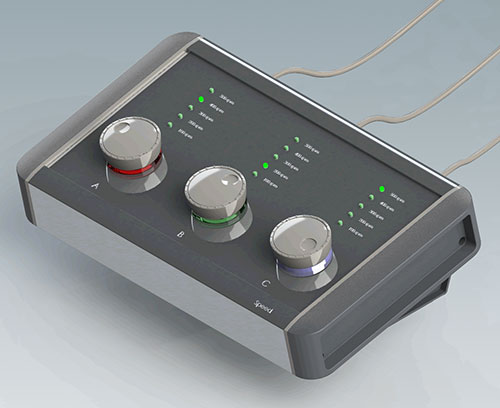

- vielseitig einsetzbar als Tisch-, Pult- und Wandgehäuse

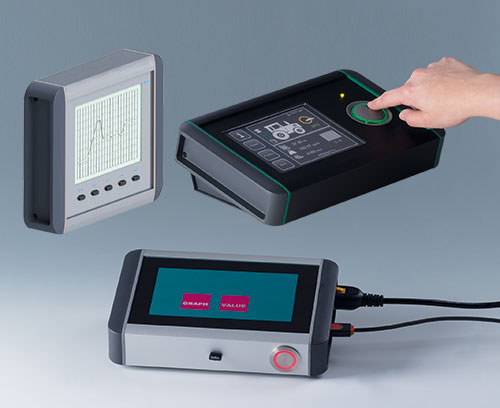

- vertieftes Bedienfeld zum Einbau und Schutz von Displays, Folientastaturen und Bedienelementen

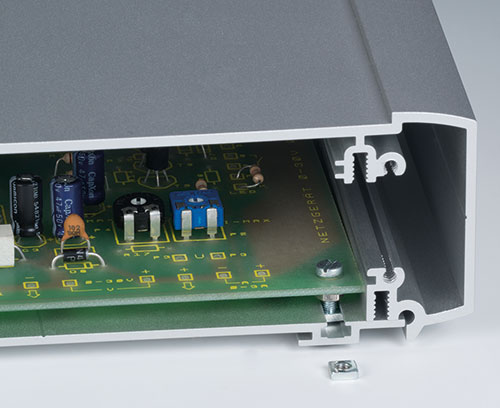

(SMART-TERMINAL 160: 5,7"/14 cm; SMART-TERMINAL 200 & 240: 7"/17,8 cm) - horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren

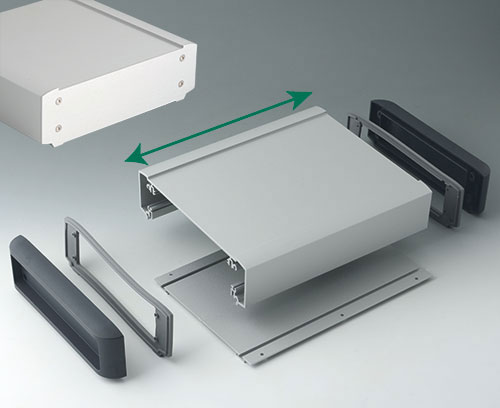

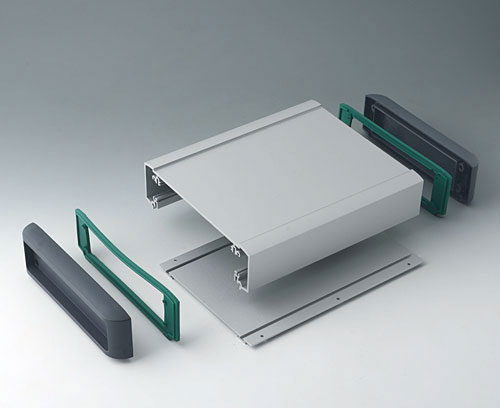

- zweigeteiltes Aluminiumprofil erleichtert die Gehäusemontage und Installation der Bauteile; Verschraubung außerhalb dem Sichtbereich
- plane Flächen für einfachen Einbau der Schnittstellen
- seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker
- optionales Zubehör: Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12°, Vierkantmuttern-Set zur Platinenbefestigung
- Sondergrößen und -ausführungen

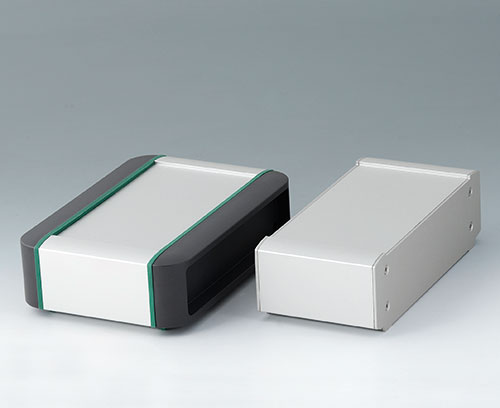

- individuelle Profil-Längen auf Kundenwunsch - bitte anfragen
- Designdichtungen und Abdeckkappen in anderen Farben als kreatives, optisches Merkmal ab 200 Stück auf Anfrage

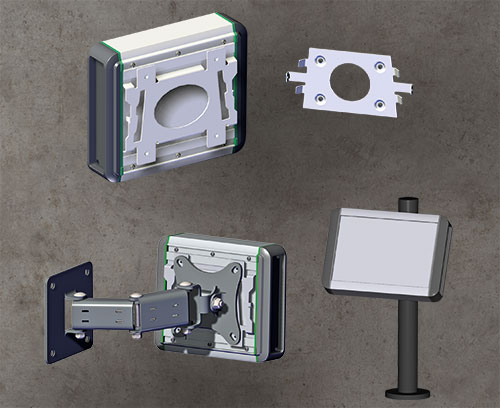

- Halterung nach VESA-Standard für das SMART-TERMINAL auf Anfrage
Anwendungsfelder
Peripherie- und Interfacegeräte, Office, Kommunikationstechnik, Sicherheitstechnik, Biometrie, Medizin- und Labortechnik, Health Care, Automatisierung, Smart Factory, Industrie 4.0, Gateways, Mess-, Regel- und Steuertechnik, etc.
Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.
A0330080
Schraube M3 x 8 mm (T10)
Zur Befestigung von Leiter- und Montageplatten am Basisprofil der SMART-TERMINAL Gehäuse.
Lieferumfang 1 Schraube
A0330080
Schraube M3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
A9209229
Anti-Rutsch-Füßchen 8,5 x 2,2 mm
Zweckmäßig bei SMART-TERMINAL Gehäusen mit Abschlussplatten aus Aluminium.
Die Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.
Je Gehäuse 4 Gummifüße erforderlich.
Die Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.
Je Gehäuse 4 Gummifüße erforderlich.
Lieferumfang 2 Gummifüße
A9209229
Anti-Rutsch-Füßchen 8,5 x 2,2 mmProdukt Ihrem Warenkorb hinzugefügt
A9325018
Masthalter / Rohrhalter
Zur sicheren und stabilen Montage von IP-geschützten, robusten Gehäusen mit Befestigungsschellen oder Kabelbindern an Rohren / Masten mit Durchmessern ab 30 mm. Einteilige Konstruktion aus UV-beständigem Material.
Hinweis:
Jeder Anwendungsfall (Umgebung, Dichtigkeit, Gehäusegröße/-version, Mastdurchmesser etc.) ist unterschiedlich. Aufgrund dessen werden keine Montageschrauben oder Befestigungsschellen mitgeliefert, lediglich die Mast-/Rohrhalterung. Auf Anfrage haben wir jedoch vielfältige Lösungsmöglichkeiten parat, welche passgenau auf den späteren Einsatzbereich zugeschnitten sind.
Lieferumfang 1 Mast-/Rohrhalter
A9325018
Masthalter / RohrhalterProdukt Ihrem Warenkorb hinzugefügt
anthrazitgrau RAL 7016
100x100x20mm
B3500001
Vierkantmuttern-Set M3
Zur Befestigung von Leiter- und Montageplatten am Bodenprofil der SMART-TERMINAL Gehäuse. Die Vierkantmuttern können innerhalb der vorgesehenen T-Nuten am Bodenprofil frei positioniert werden, je nach Einbaukonfiguration.
Lieferumfang 4 Vierkantmuttern M3
B3500001
Vierkantmuttern-Set M3Produkt Ihrem Warenkorb hinzugefügt
B3507020

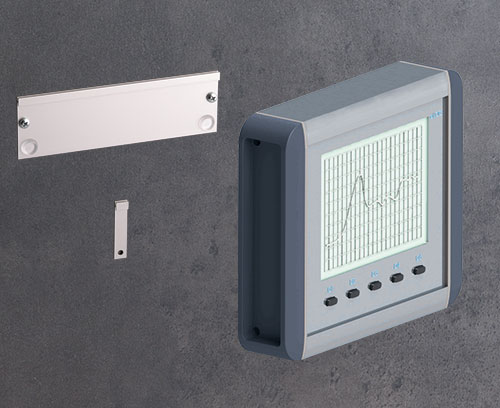

Wandhalter-Set
Zweiteilige Konstruktion zur soliden, flachen Wandbefestigung der SMART-TERMINAL Gehäuse.
Montage: Beiliegende Anti-Rutsch-Puffer auf den Wandhalter kleben und den Wandhalter an die Wand oder eine plane Maschinenfront schrauben. Die Anti-Rutsch-Puffer verhindern das Verschieben des Gehäuses zur Seite hin. Die Lasche an der Gehäuserückseite mittig einhaken und das Gehäuse auf den Wandhalter hängen. Anschließend von vorne die Einheit mit einer Schraube (nicht im Lieferumfang enthalten) an der Wand o.Ä. sichern.
Montage: Beiliegende Anti-Rutsch-Puffer auf den Wandhalter kleben und den Wandhalter an die Wand oder eine plane Maschinenfront schrauben. Die Anti-Rutsch-Puffer verhindern das Verschieben des Gehäuses zur Seite hin. Die Lasche an der Gehäuserückseite mittig einhaken und das Gehäuse auf den Wandhalter hängen. Anschließend von vorne die Einheit mit einer Schraube (nicht im Lieferumfang enthalten) an der Wand o.Ä. sichern.
Lieferumfang 1 Wandhalter, 1 Wandhalter-Lasche, 2 Anti-Rutsch-Puffer (selbstklebend)
B3507020
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
B3507030
Pultaufsteller-Set
Ermöglicht ergonomisch günstige 12°-Neigung beim Ablesen und Bedienen der Geräte auf dem Tisch. Die im Lieferumfang enthaltenen Gummifüße sorgen bei Pultgehäusen für Rutschsicherheit.
Rationelle Montage – ohne zusätzliche Verschraubung: Die Pultaufsteller werden bei der Gehäusemontage zum Bodenprofil eingeschoben und automatisch durch die Seitenabschlussteile fixiert.
Rationelle Montage – ohne zusätzliche Verschraubung: Die Pultaufsteller werden bei der Gehäusemontage zum Bodenprofil eingeschoben und automatisch durch die Seitenabschlussteile fixiert.
Lieferumfang 2 Pultaufsteller, 4 Gummifüße
B3507030
Pultaufsteller-SetProdukt Ihrem Warenkorb hinzugefügt
lava
- SMART-TERMINAL, Montageanleitung 2.955 KB
Produktoptionen für Smart-Terminal
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
