Aluminium-Profilgehäuse
A9168309
Halter XL

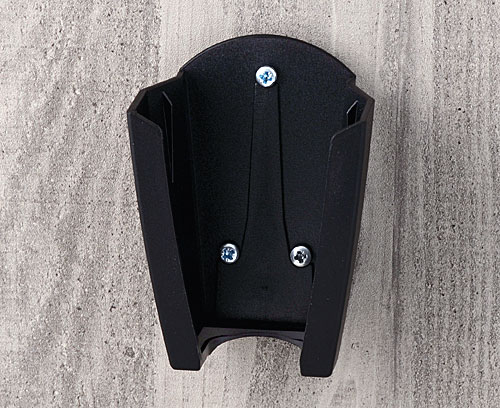

Spezieller Halter für SMART-CASE XL zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm.
Lieferumfang1 Halter
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A9168309
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Systemkomponenten zum Komplettieren
A9068109
SMART-CASE XL, Ausf. I
Dreiteilige Gehäusekonstruktion mit Schraubverbindung, Batteriefachdeckel gerastet. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Mit Batteriefach für 2 Mignon-Zellen mit 1,5 V (AA) oder 1 x 9 V-Flachbatterie (PP3)
Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set
A9068109
SMART-CASE XL, Ausf. IProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
A9068119
SMART-CASE XL, Ausf. II
Zweiteilige Gehäusekonstruktion mit Schraubverbindung ohne Batteriefach. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach
Lieferumfang Ober- und Unterteil, Montage-Set
A9068119
SMART-CASE XL, Ausf. IIProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068129
SMART-CASE XL, Ausf. III
Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (5 - 5,9 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068129
SMART-CASE XL, Ausf. IIIProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068139
SMART-CASE XL, Ausf. IV
Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (4,2 - 5 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068139
SMART-CASE XL, Ausf. IVProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068149
SMART-CASE XL, Ausf. V
Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (3,4 - 4,2 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068149
SMART-CASE XL, Ausf. VProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068209
SMART-CASE XL, Ausf. I
Dreiteilige Gehäusekonstruktion mit Schraubverbindung, Batteriefachdeckel gerastet. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Frontfläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen.
Ausführung Mit Batteriefach für 2 Mignon-Zellen mit 1,5 V (AA) oder 1 x 9 V-Flachbatterie (PP3)
Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set
A9068209
SMART-CASE XL, Ausf. IProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
A9068219
SMART-CASE XL, Ausf. II
Zweiteilige Gehäusekonstruktion mit Schraubverbindung ohne Batteriefach. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Fläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen.
Ausführung Ohne Batteriefach
Lieferumfang Ober- und Unterteil, Montage-Set
A9068219
SMART-CASE XL, Ausf. IIProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068329
SMART-CASE XL, Ausf. III
Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (5 - 5,9 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068329
SMART-CASE XL, Ausf. IIIProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068339
SMART-CASE XL, Ausf. IV
Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (0.165" - 0.197")
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068339
SMART-CASE XL, Ausf. IVProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
A9068349
SMART-CASE XL, Ausf. V
Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (3,4 - 4,2 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068349
SMART-CASE XL, Ausf. VProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
168x74,4x35,4mm
,
Zubehör
A9168005
Klebefolie XL
Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.
Lieferumfang 1 Stück
A9168005
Klebefolie XLProdukt Ihrem Warenkorb hinzugefügt
Produktoptionen für A9168309
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 193 KB
- AutoCAD DWG-Format 385 KB
- AutoCAD DXF-Format 888 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 1.945 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00012318.x_t 3.798 KB
- 00012318.STEP 8.755 KB
- 00012318.SAT 8.978 KB
Gewicht/1 Stück
35 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9168309 und vergessen Sie nicht, ein Angebot anzufordern!
