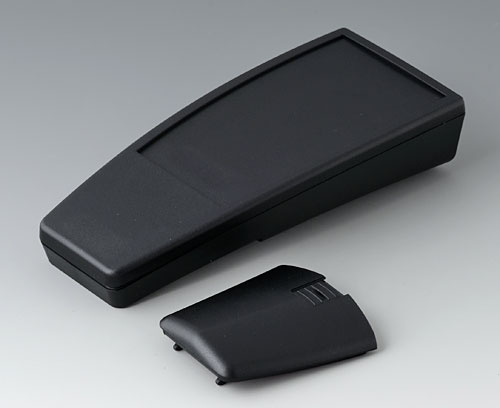

A9068209 SMART-CASE XL, Ausf. I

A9068209

SMART-CASE XL, Ausf. I

Dreiteilige Gehäusekonstruktion mit Schraubverbindung, Batteriefachdeckel gerastet. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Frontfläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen.

Ausführung

Mit Batteriefach für 2 Mignon-Zellen mit 1,5 V (AA) oder 1 x 9 V-Flachbatterie (PP3)

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

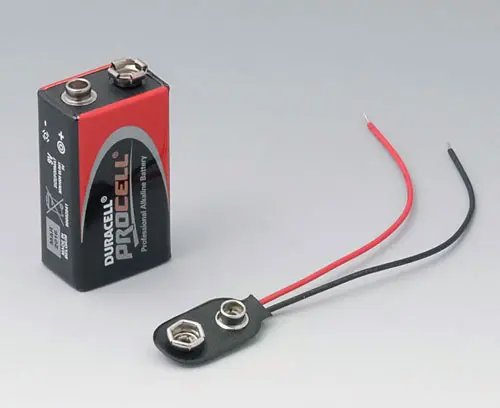

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt

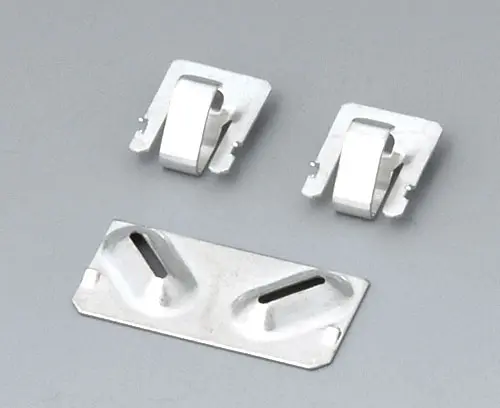

A9190002 Kontaktfedern-Set, 2xN/2xAA/2xAAA

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt

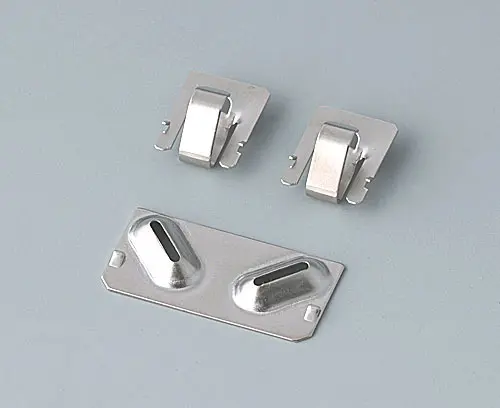

A9190003 Kontaktfedern-Set, 2xN/2xAA/2xAAA

A9190003

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9190003

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt

Zubehör "Sockel"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

schließen

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

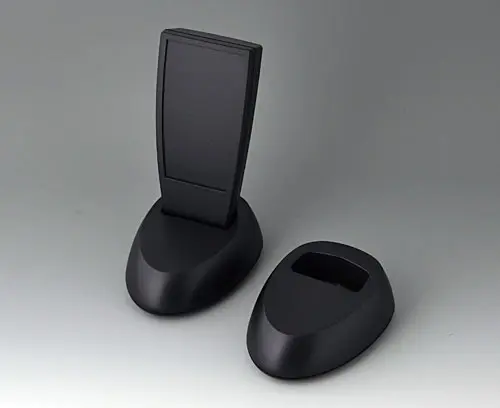

A9168039 Sockel XL

A9168039

Sockel XL Standsockel für die formschöne und praktische Verwahrung von SMART-CASE XL mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang Unter- und Oberteil, Gummifüße, Montage-Set

schließen

A9168039

Sockel XL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
A9193032 Federkontakt

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

A9167029 Halteklammer

A9167029

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

schließen

A9167029

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005
A9168005 Klebefolie XL

A9168005

Klebefolie XL Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

schließen

A9168005

Klebefolie XL
Produkt Ihrem Warenkorb hinzugefügt
A9168309 Halter XL

A9168309

Halter XL Spezieller Halter für SMART-CASE XL zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm.

Lieferumfang 1 Halter

schließen

A9168309

Halter XL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Zubehör "Tragen"

A9167019 Ansteckclip

A9167019

Ansteckclip Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L und XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

schließen

A9167019

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

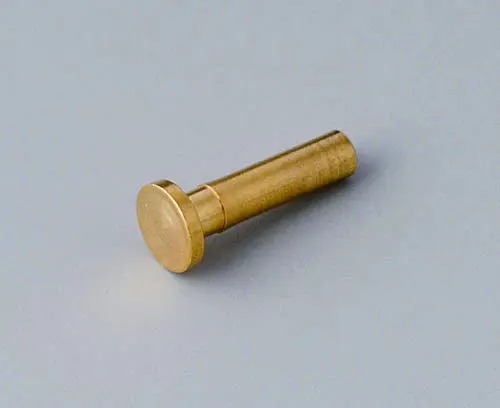

A9193030 Kontaktstift

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

schließen

A9193030

Kontaktstift
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9068209

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Schutzart
Farbe
schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
168 mm
Breite
74,4 mm
Höhe
35,4 mm
Platinenlänge Unterteil
84 mm
Platinenbreite Unterteil
61 mm
Platinenlänge Oberteil
94 mm
Platinenbreite Oberteil
61 mm
Folienlänge
110,5 mm
Folienbreite
61,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Externes Zubehör - verschiedenes

Gewicht/1 Stück
105 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
