AltText

A9166037

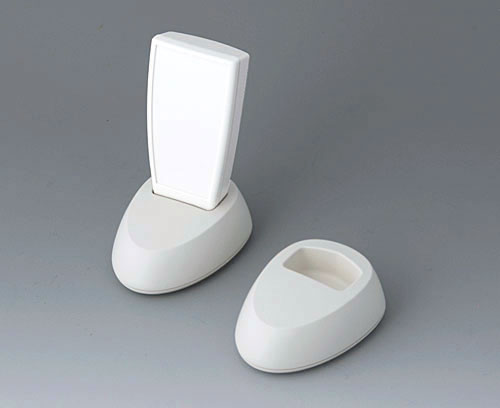

Sockel M

Standsockel für die formschöne und praktische Verwahrung von SMART-CASE M mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang

Unter- und Oberteil, Gummifüße, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

AltText

A9066107

SMART-CASE M, Ausf. I Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und einer zentralen Verschraubung. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung Oberteil ohne vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066107

SMART-CASE M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
96x47x24mm
IP 40
AltText

A9066117

SMART-CASE M, Ausf. II Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung. Vertieft liegende Fläche für Folientastaturen auf der Gehäuseoberseite. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066117

SMART-CASE M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
96x47x24mm
IP 40
AltText

A9066317

SMART-CASE M, Ausf. VI Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung. Vertieft liegende Fläche für Folientastaturen auf der Gehäuseoberseite. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube

schließen

A9066317

SMART-CASE M, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
96x47x24mm
IP 40

Zubehör

AltText

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

schließen

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9166037

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Platinenlänge Unterteil
75 mm
Platinenbreite Unterteil
52 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
40 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
