A9066117

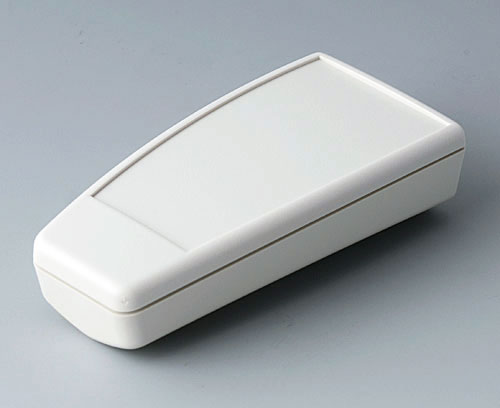

SMART-CASE M, Ausf. II

Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung. Vertieft liegende Fläche für Folientastaturen auf der Gehäuseoberseite. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Halterungen für 2 Mikro-Zellen (AAA) mit 1,5 V.

Ausführung

Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang

Ober- und Unterteil, 1 selbstformende Schraube

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9066117

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9166001 Kontaktfedern-Set, 2 x AAA

A9166001

Kontaktfedern-Set, 2 x AAA Zum Kontaktieren der Batterien.

Lieferumfang 4 Einfachkontakte

A9166001

Kontaktfedern-Set, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9166002 Kontaktbrücke, 2 x AAA

A9166002

Kontaktbrücke, 2 x AAA Verwendung: In Verbindung mit den Batteriekontakten A9166001 ist eine Überbrückung und damit eine Reihenschaltung möglich.

Lieferumfang 1 Kontaktbrücke

A9166002

Kontaktbrücke, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9166003 Batteriehalter, 2 x AAA

A9166003

Batteriehalter, 2 x AAA Der Batteriehalter ermöglicht ein nahezu bewegungsloses Fixieren der 2 x 1,5 V Mikro-Zellen (AAA) und gewährleistet so einen sicheren Sitz der internen Stromversorgung.

Lieferumfang 1 Batteriehalter, 1 selbstformende Schraube

A9166003

Batteriehalter, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Sockel"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9166037 Sockel M

A9166037

Sockel M Standsockel für die formschöne und praktische Verwahrung von SMART-CASE M mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang Unter- und Oberteil, Gummifüße, Montage-Set

A9166037

Sockel M
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9193032 Federkontakt

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

A9166005 Klebefolie M

A9166005

Klebefolie M Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

A9166005

Klebefolie M
Produkt Ihrem Warenkorb hinzugefügt
A9166307 Halter M

A9166307

Halter M Spezieller Halter für SMART-CASE M zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm. Die rückseitige Kontur ermöglicht auch die Aufnahme von SMART-CASE M mit Ansteckclip.

Lieferumfang 1 Halter

A9166307

Halter M
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9167027 Halteklammer

A9167027

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

A9167027

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Tragen"

A9100001 Ringöse

A9100001

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.

Lieferumfang 1 Ringöse

A9100001

Ringöse
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9167017 Ansteckclip

A9167017

Ansteckclip Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L & XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

A9167017

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9193030 Kontaktstift

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

A9193030

Kontaktstift
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9066117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
96 mm
Breite
47 mm
Höhe
24 mm
Platinenlänge Unterteil
28 mm
Platinenbreite Unterteil
38 mm
Platinenlänge Oberteil
61 mm
Platinenbreite Oberteil
40 mm
Folienlänge
74,6 mm
Folienbreite
40,3 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
30 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9066117 und vergessen Sie nicht, ein Angebot anzufordern!
