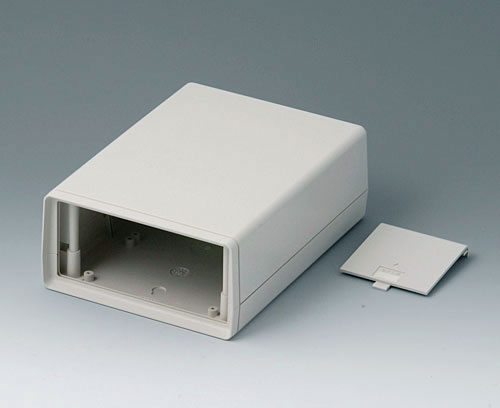

A9413648 SCHALENGEHÄUSE V 190, Ausf. V

A9413648

SCHALENGEHÄUSE V 190, Ausf. V

Zweiteiliges Kunststoffgehäuse mit offener Stirnseite. Frontplatte (als Zubehör) einsteckbar in Führungsnut. Führungsleisten und Befestigungstürme für Leiterplatten-Einbau in Ober- und Unterteil.

Ausführung

Mit Batteriefach für 4 x 1,5 V Mignon-Zellen (AA) oder 2 x 9 V Flachbatterien (PP3)

Lieferumfang

1 Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

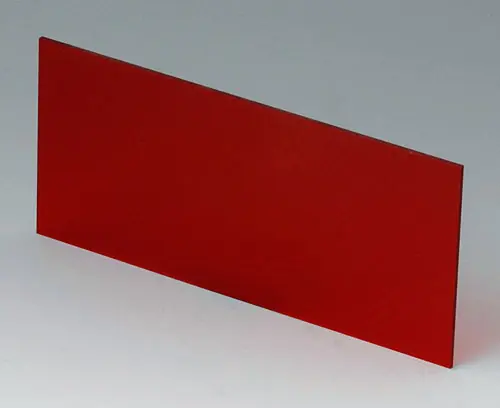

A9113123 Front-/ Rückplatte V, O 190

A9113123

Front-/ Rückplatte V, O 190 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941334.

Lieferumfang 1 Frontplatte

schließen

A9113123

Front-/ Rückplatte V, O 190
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
rot transparent
124,2x56,6x1,5mm
A9114121 Front-/ Rückplatte V, O 190

A9114121

Front-/ Rückplatte V, O 190 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941334.

Lieferumfang 1 Frontplatte

schließen

A9114121

Front-/ Rückplatte V, O 190
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
124,2x56,6x1,5mm

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9190013 Kontaktfedern-Set, 4 x AA

A9190013

Kontaktfedern-Set, 4 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 2 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190013

Kontaktfedern-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Zubehör "Schutz"

A9113150 Kontaktstreifen V, O, G 190

A9113150

Kontaktstreifen V, O, G 190 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9113150

Kontaktstreifen V, O, G 190
Produkt Ihrem Warenkorb hinzugefügt
Aluminium

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9413648

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Breite
138 mm
Tiefe
190 mm
Höhe
68 mm
Platinenlänge Unterteil
114 mm
Platinenbreite Unterteil
118 mm
Platinenlänge Oberteil
173 mm
Platinenbreite Oberteil
118 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
294 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
