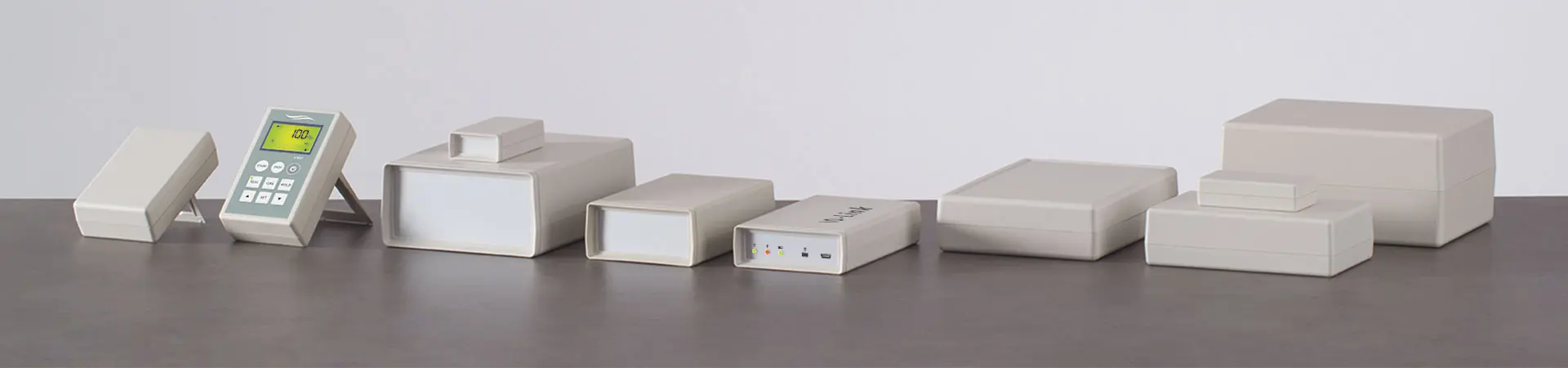

SCHALENGEHÄUSE

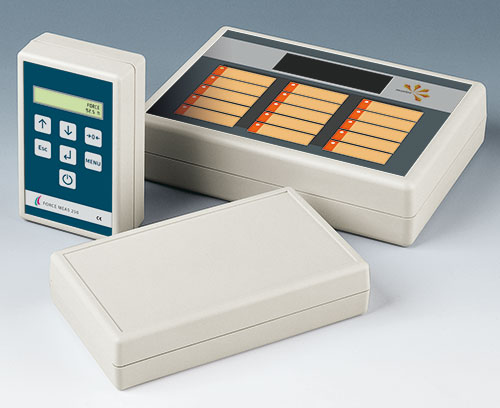

Schalengehäuse

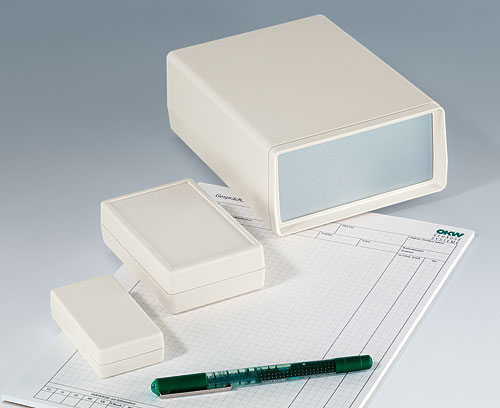

Universelles Instrumentengehäuse

Das Schalengehäuse-Programm wartet in unterschiedlichen Größen, Höhen und Typen auf. Wählen Sie das Gehäuse, das ganz Ihren speziellen Anforderungen entspricht!

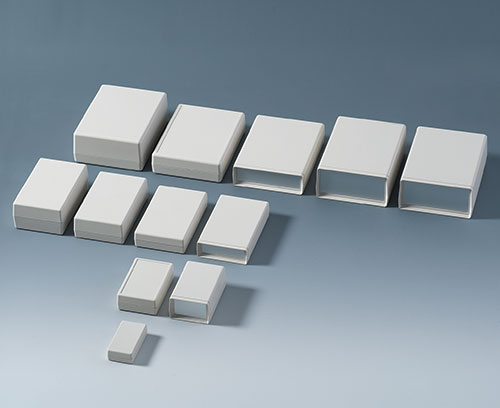

  • 51 Gehäuse in 3 unterschiedlichen Typen:
    Typ V – Stirnseite offen, Rückseite geschlossen
    Typ O – Stirnseite offen, Rückseite offen

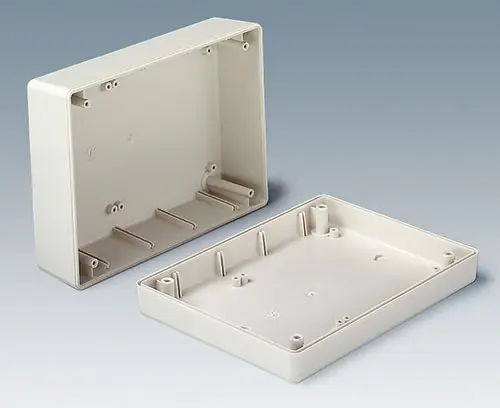

    Typ G – Stirnseite geschlossen, Rückseite geschlossen
  • hohe Stabilität durch umlaufende Nut- und Federverbindung
  • Führungsleisten für den vertikalen Einbau von Trennwänden und Leiterplatten
  • Befestigungsdome in Ober- und Unterteil

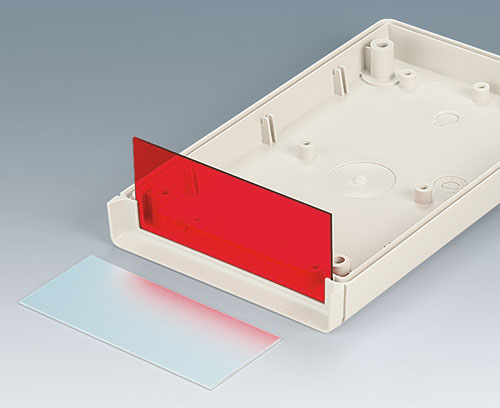

  • Front- und Rückplatten aus Aluminium oder PMMA rot (Plexiglas®) als Zubehör

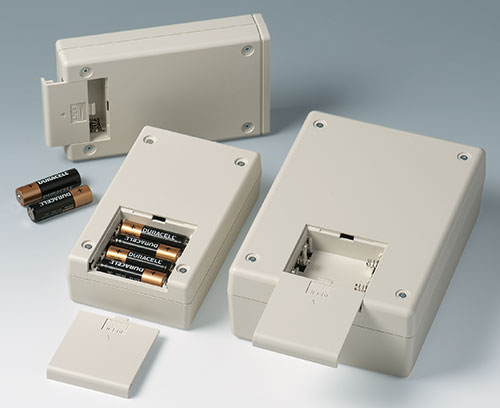

  • Ausführungen mit Batteriefach für 4 x AA, 2 x AA, 1 x 9 V oder 2 x 9 V (Typen V und G)

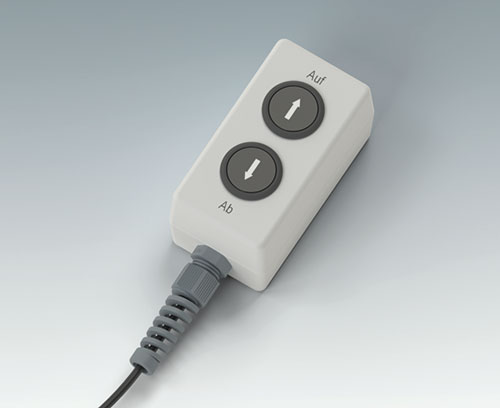

  • geschlossene Ausführung (Typ G) auch mit vertieft liegendem Bedienfeld zum Schutz der Folientastatur

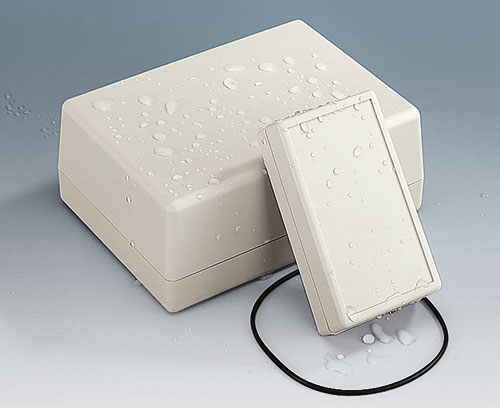

  • Schutzart bis IP 65 in geschlossener Ausführung (Typ G) ohne Batteriefach bei Verwendung des Dichtungs-Sets (Zubehör)
  • EMV: auf Anfrage erhalten Sie die Schalengehäuse auch mit Aluminium bedampft; die Kontaktierung lässt sich durch die angebotenen Kontaktstreifen (Zubehör) verbessern

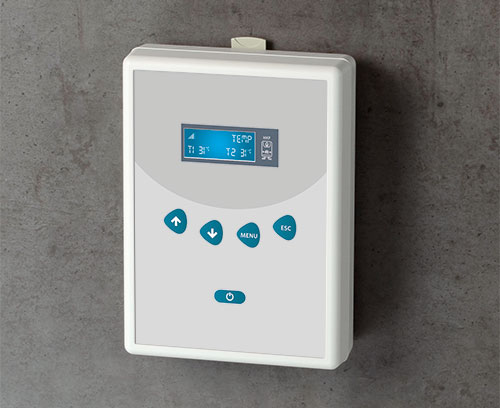

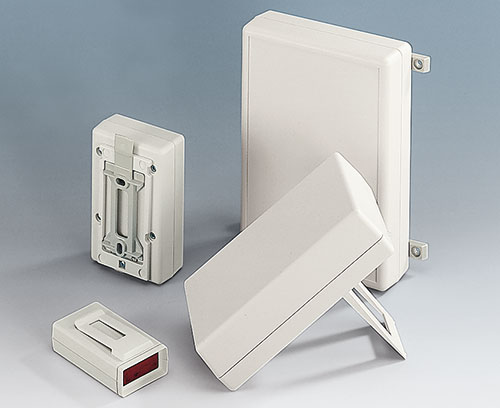

  • Wandbefestigungslaschen / Wandhalter-Set als Zubehör
  • zusätzliche Funktionen mit universellem Zubehör

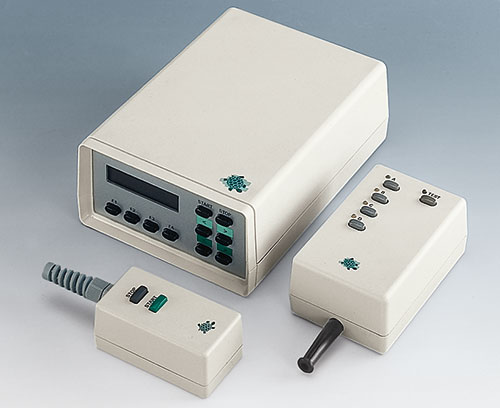

  • Anwendungsbeispiele

Anwendungsbereiche

  • Mess- und Regeltechnik
  • Steuerungsbau
  • Medizin- und Labortechnik
  • Peripherie- und Interfacegeräte
  • Switch- und Modem-Gehäuse
  • Versionen
  • Zubehör

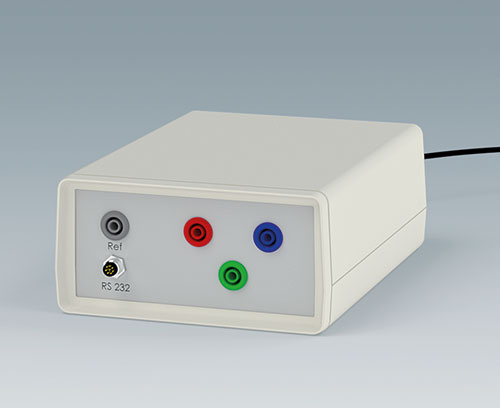

  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".

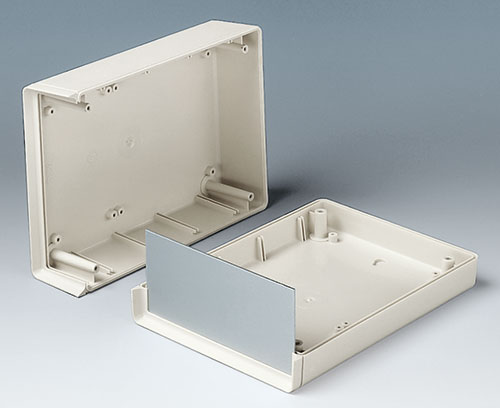

V (Stirnseite offen, Rückseite geschlossen)

SCHALENGEHÄUSE V (Stirnseite offen, Rückseite geschlossen)

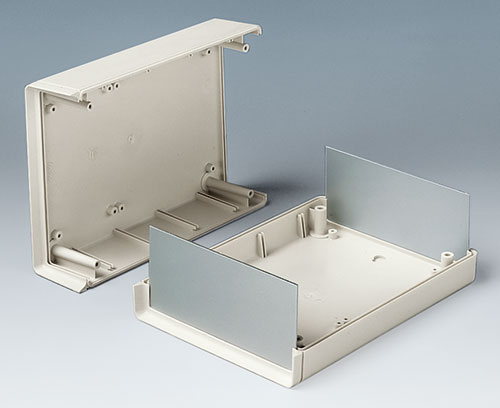

O (Stirn- und Rückseite offen)

SCHALENGEHÄUSE O (Stirn- und Rückseite offen)

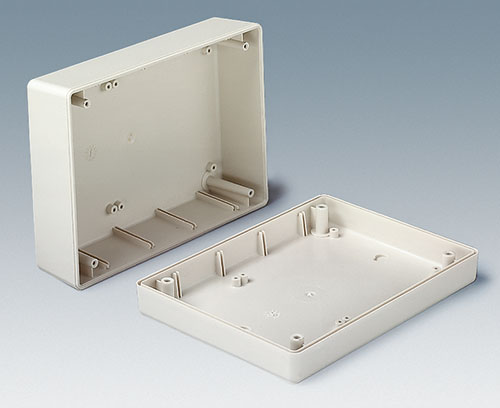

G (Stirn- und Rückseite geschlossen)

SCHALENGEHÄUSE G (Stirn- und Rückseite geschlossen)

A9100001 Ringöse

A9100001

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100001

Ringöse PA 6
vulkan
A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse PA 6
vulkan

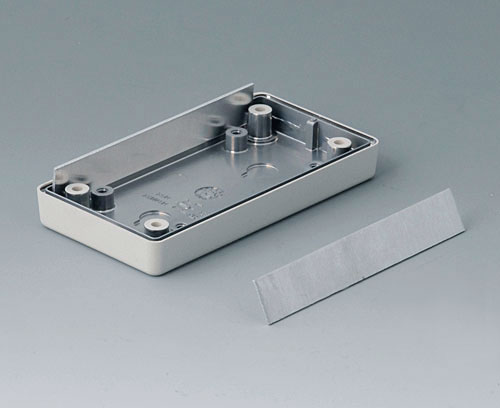

A9104073 Kontaktstreifen V, G 85

A9104073

Kontaktstreifen V, G 85 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9104073

Kontaktstreifen V, G 85 Aluminium

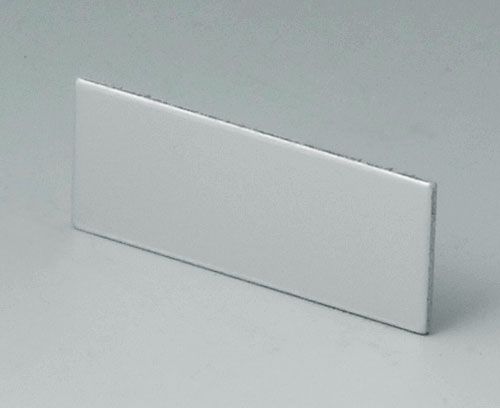

A9104111 Front-/ Rückplatte

A9104111

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940433.

Lieferumfang 1 Frontplatte

schließen

A9104111

Front-/ Rückplatte Aluminium
matt eloxiert
36x14,6x1mm

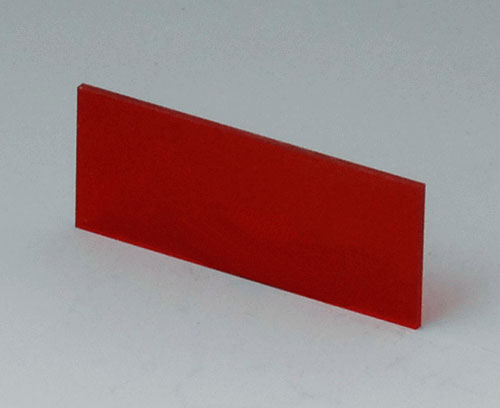

A9104113 Front-/ Rückplatte

A9104113

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940433.

Lieferumfang 1 Frontplatte

schließen

A9104113

Front-/ Rückplatte Acrylglas
rot transparent
36x14,6x1mm

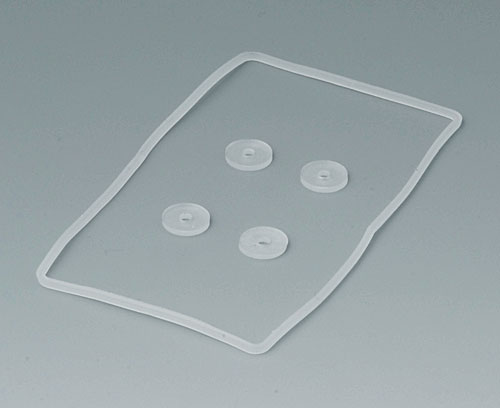

A9104250 Dichtungs-Set G 85

A9104250

Dichtungs-Set G 85 Dichtungsringe zum Einlegen in vorhandene Gehäusenut und Plättchen zur Dichtung zwischen den Verschraubungsdomen.

Lieferumfang 1 Dichtungsring, 4 Plättchen

schließen

A9104250

Dichtungs-Set G 85

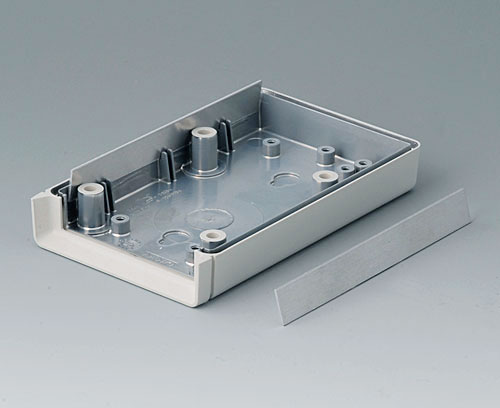

A9106095 Kontaktstreifen V, G 110

A9106095

Kontaktstreifen V, G 110 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9106095

Kontaktstreifen V, G 110 Aluminium
A9106113 Front-/ Rückplatte

A9106113

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940633.

Lieferumfang 1 Frontplatte

schließen

A9106113

Front-/ Rückplatte Acrylglas
rot transparent
59,3x25x1mm

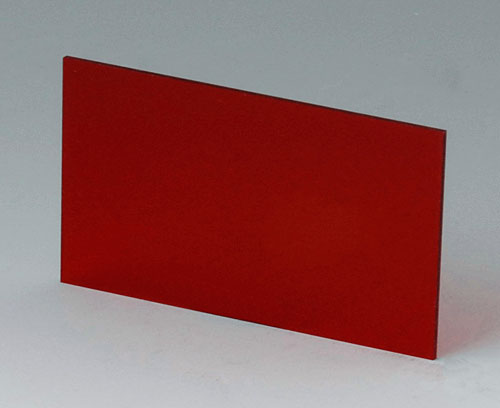

A9106123 Front-/ Rückplatte

A9106123

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940634.

Lieferumfang 1 Frontplatte

schließen

A9106123

Front-/ Rückplatte Acrylglas
rot transparent
59,3x37x1mm

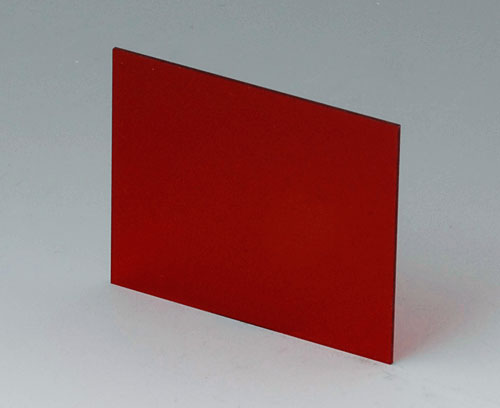

A9106223 Front-/ Rückplatte

A9106223

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940644.

Lieferumfang 1 Frontplatte

schließen

A9106223

Front-/ Rückplatte Acrylglas
rot transparent
59,3x49x1mm

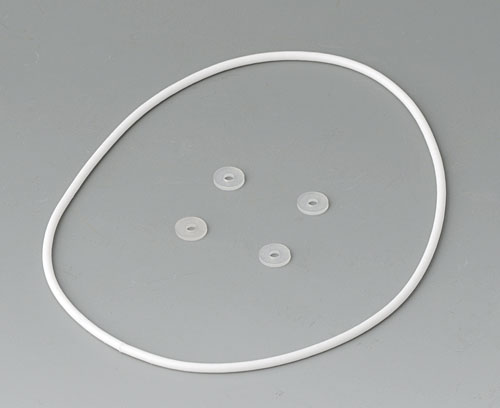

A9106352 Dichtungs-Set G 110

A9106352

Dichtungs-Set G 110 Dichtungsringe zum Einlegen in vorhandene Gehäusenut und Plättchen zur Dichtung zwischen den Verschraubungsdomen.

Lieferumfang 1 Dichtungsring, 4 Plättchen

schließen

A9106352

Dichtungs-Set G 110

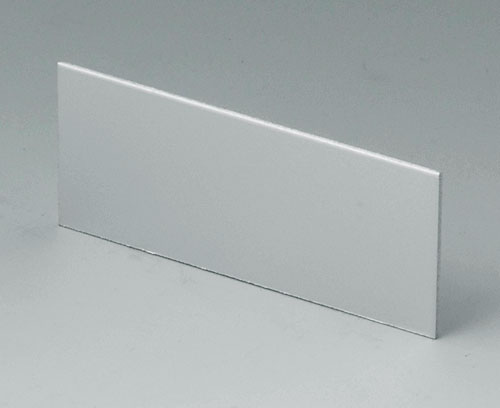

A9107111 Front-/ Rückplatte

A9107111

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940633.

Lieferumfang 1 Frontplatte

schließen

A9107111

Front-/ Rückplatte Aluminium
matt eloxiert
59,3x25x1mm
A9107121 Front-/ Rückplatte

A9107121

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940634.

Lieferumfang 1 Frontplatte

schließen

A9107121

Front-/ Rückplatte Aluminium
matt eloxiert
59,3x37x1mm

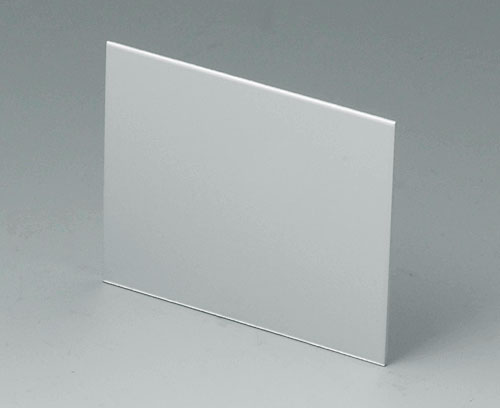

A9107221 Front-/ Rückplatte

A9107221

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940644.

Lieferumfang 1 Frontplatte

schließen

A9107221

Front-/ Rückplatte Aluminium
matt eloxiert
59,3x49x1mm

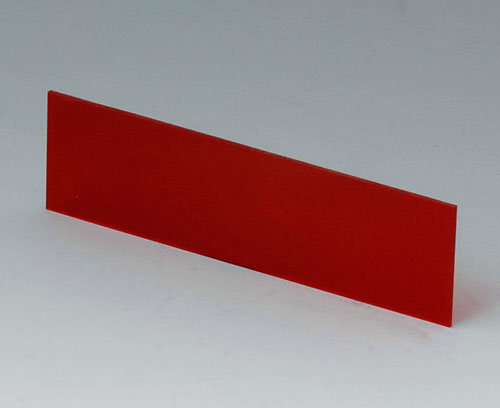

A9108113 Front-/ Rückplatte

A9108113

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940833.

Lieferumfang 1 Frontplatte

schließen

A9108113

Front-/ Rückplatte Acrylglas
rot transparent
81,9x23,6x1mm

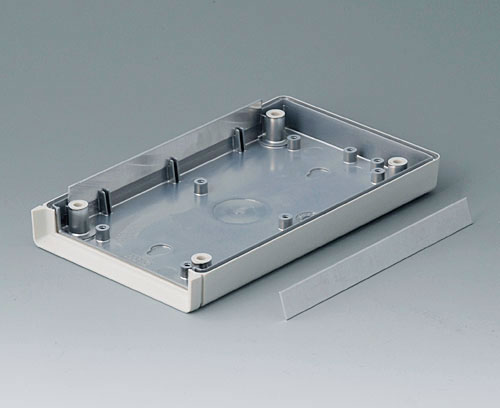

A9108120 Kontaktstreifen V, O, G 155

A9108120

Kontaktstreifen V, O, G 155 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9108120

Kontaktstreifen V, O, G 155 Aluminium

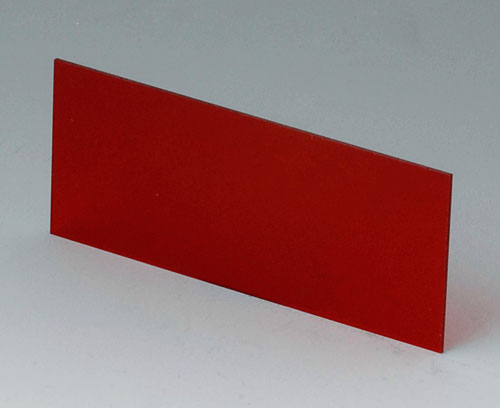

A9108123 Front-/ Rückplatte

A9108123

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940834.

Lieferumfang 1 Frontplatte

schließen

A9108123

Front-/ Rückplatte Acrylglas
rot transparent
81,9x35,6x1mm
A9108223 Front-/ Rückplatte

A9108223

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940844.

Lieferumfang 1 Frontplatte

schließen

A9108223

Front-/ Rückplatte Acrylglas
rot transparent
81,9x47,6x1mm
A9108486 Dichtungs-Set G 155

A9108486

Dichtungs-Set G 155 Dichtungsringe zum Einlegen in vorhandene Gehäusenut und Plättchen zur Dichtung zwischen den Verschraubungsdomen.

Lieferumfang 1 Dichtungsring, 4 Plättchen

schließen

A9108486

Dichtungs-Set G 155

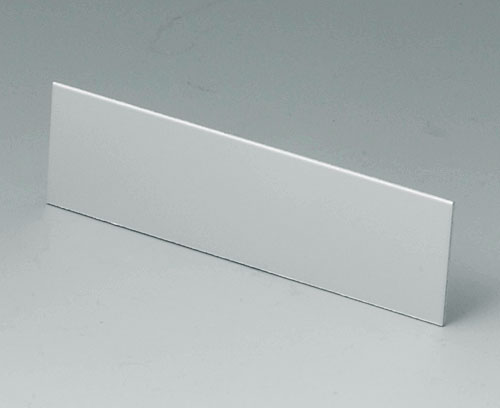

A9109111 Front-/ Rückplatte

A9109111

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940833.

Lieferumfang 1 Frontplatte

schließen

A9109111

Front-/ Rückplatte Aluminium
matt eloxiert
81,9x23,6x1mm

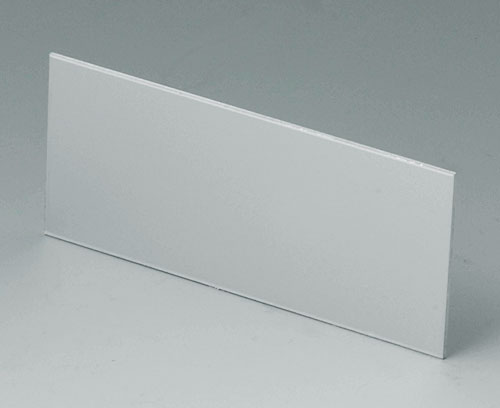

A9109121 Front-/ Rückplatte

A9109121

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940834.

Lieferumfang 1 Frontplatte

schließen

A9109121

Front-/ Rückplatte Aluminium
matt eloxiert
81,9x35,6x1mm
A9109221 Front-/ Rückplatte

A9109221

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940844.

Lieferumfang 1 Frontplatte

schließen

A9109221

Front-/ Rückplatte Aluminium
matt eloxiert
81,9x47,6x1mm

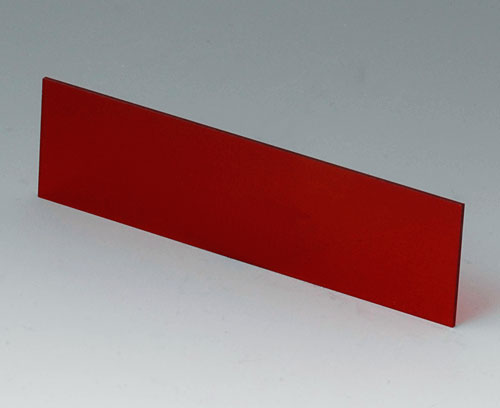

A9113113 Front-/ Rückplatte

A9113113

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941333.

Lieferumfang 1 Frontplatte

schließen

A9113113

Front-/ Rückplatte Acrylglas
rot transparent
124,2x33,6x1,5mm
A9113123 Front-/ Rückplatte

A9113123

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941334.

Lieferumfang 1 Frontplatte

schließen

A9113123

Front-/ Rückplatte Acrylglas
rot transparent
124,2x56,6x1,5mm

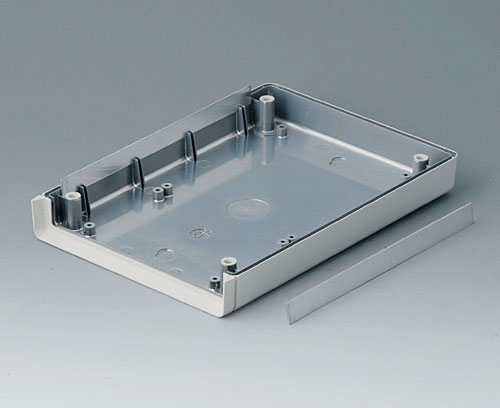

A9113150 Kontaktstreifen V, O, G 190

A9113150

Kontaktstreifen V, O, G 190 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9113150

Kontaktstreifen V, O, G 190 Aluminium

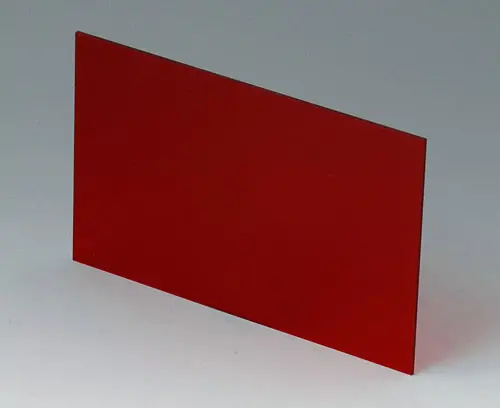

A9113223 Front-/ Rückplatte

A9113223

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941344.

Lieferumfang 1 Frontplatte

schließen

A9113223

Front-/ Rückplatte Acrylglas
rot transparent
124,2x79,6x1,5mm
A9113630 Dichtungs-Set G 190

A9113630

Dichtungs-Set G 190 Dichtungsringe zum Einlegen in vorhandene Gehäusenut und Plättchen zur Dichtung zwischen den Verschraubungsdomen.

Lieferumfang 1 Dichtungsring, 4 Plättchen

schließen

A9113630

Dichtungs-Set G 190

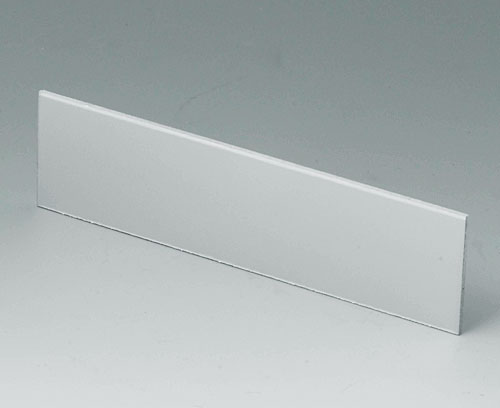

A9114111 Front-/ Rückplatte

A9114111

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941333.

Lieferumfang 1 Frontplatte

schließen

A9114111

Front-/ Rückplatte Aluminium
matt eloxiert
124,2x33,6x1,5mm

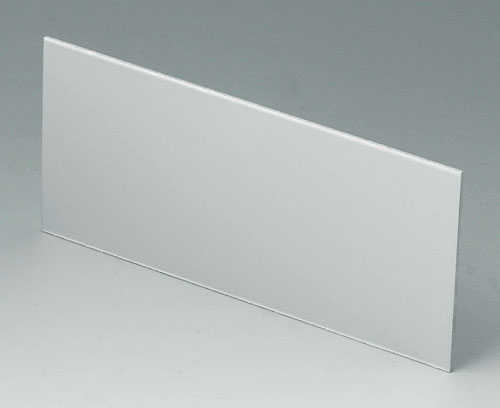

A9114121 Front-/ Rückplatte

A9114121

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941334.

Lieferumfang 1 Frontplatte

schließen

A9114121

Front-/ Rückplatte Aluminium
matt eloxiert
124,2x56,6x1,5mm

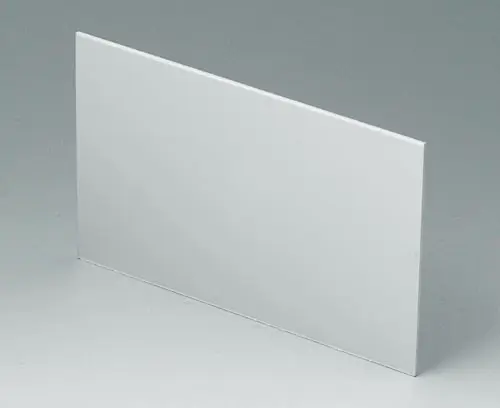

A9114221 Front-/ Rückplatte

A9114221

Front-/ Rückplatte Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A941344.

Lieferumfang 1 Frontplatte

schließen

A9114221

Front-/ Rückplatte Aluminium
matt eloxiert
124,2x79,6x1,5mm
A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
A9172107 Ansteckclip

A9172107

Ansteckclip Universeller Ansteckclip. Befestigung in zwei Aufnahmebohrungen (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm).
Verwendung: DATEC-POCKET-BOX L/M/S (Befestigung bereits berücksichtigt), SCHALENGEHÄUSE 85 und 110, FLACHGEHÄUSE N 100.

Lieferumfang 1 Ansteckclip, Montage-Set

schließen

A9172107

Ansteckclip ABS (UL 94 HB)
grauweiß RAL 9002
62x30mm
A9190013 Kontaktfedern-Set, 4 x AA

A9190013

Kontaktfedern-Set, 4 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 2 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190013

Kontaktfedern-Set, 4 x AA Stahl
vernickelt

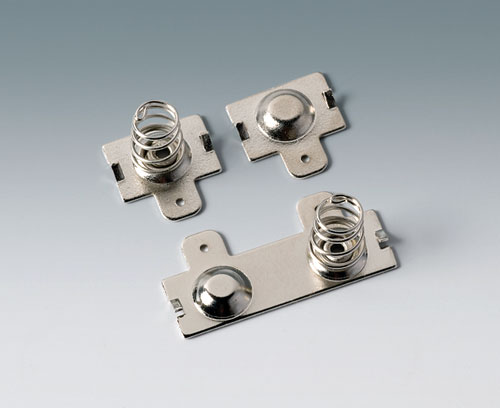

A9190014 Kontaktfedern-Set, 2 x AA

A9190014

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190014

Kontaktfedern-Set, 2 x AA Stahl
vernickelt

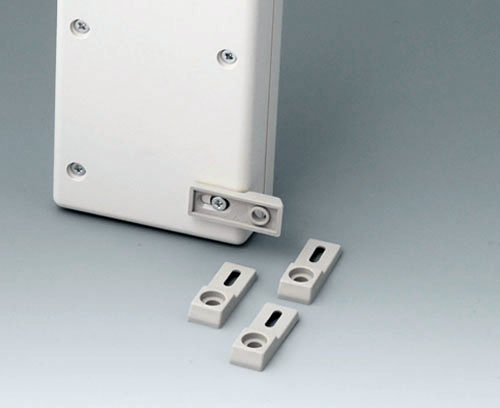

A9204108 Befestigungslaschen, Wand

A9204108

Befestigungslaschen, Wand Außenliegende Wandbefestigung für SCHALENGEHÄUSE 110, 155 und 190. Befestigung am Gehäuse durch vorhandene Gehäuseschrauben.

Lieferumfang 4 Befestigungslaschen

schließen

A9204108

Befestigungslaschen, Wand PA 6
kieselgrau RAL 7032
A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm transparent
A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm transparent
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil PE-Zellschaumstoff
50x25x4mm
A9250807 Aufstellbügel

A9250807

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250807

Aufstellbügel ABS (UL 94 HB)
grauweiß RAL 9002
A9250817 Aufstellbügel

A9250817

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250817

Aufstellbügel ABS (UL 94 HB)
grauweiß RAL 9002
B1350048 Wandhalter-Set

B1350048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 50 x 100 mm und Montage-Set

schließen

B1350048

Wandhalter-Set ABS (UL 94 HB)
kieselgrau RAL 7032
B1360048 Wandhalter-Set

B1360048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set

schließen

B1360048

Wandhalter-Set ABS (UL 94 HB)
kieselgrau RAL 7032

Produktoptionen für Schalengehäuse

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
