A9413351 SCHALENGEHÄUSE G 190, Ausf. I

A9413351

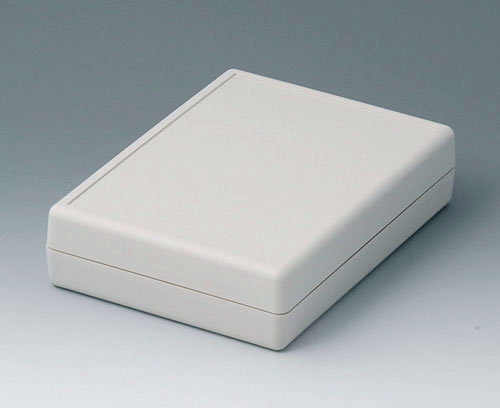

SCHALENGEHÄUSE G 190, Ausf. I

Zweiteiliges Kunststoffgehäuse mit geschlossener Stirn- und Rückseite. Oberteil mit vertieft liegendem Bedienfeld. Führungsleisten und Befestigungstürme für Leiterplatten-Einbau in Ober- und Unterteil.

Ausführung

Ohne Batteriefach

Lieferumfang

1 Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

A9113150 Kontaktstreifen V, O, G 190

A9113150

Kontaktstreifen V, O, G 190 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9113150

Kontaktstreifen V, O, G 190
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
A9113630 Dichtungs-Set G 190

A9113630

Dichtungs-Set G 190 Dichtungsringe zum Einlegen in vorhandene Gehäusenut und Plättchen zur Dichtung zwischen den Verschraubungsdomen.

Lieferumfang 1 Dichtungsring, 4 Plättchen

schließen

A9113630

Dichtungs-Set G 190
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

A9204108 Befestigungslaschen, Wand

A9204108

Befestigungslaschen, Wand Außenliegende Wandbefestigung für SCHALENGEHÄUSE 110, 155 und 190. Befestigung am Gehäuse durch vorhandene Gehäuseschrauben.

Lieferumfang 4 Befestigungslaschen

schließen

A9204108

Befestigungslaschen, Wand
Produkt Ihrem Warenkorb hinzugefügt
PA 6
kieselgrau RAL 7032
B1360048 Wandhalter-Set

B1360048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set

schließen

B1360048

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9413351

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
138 mm
Tiefe
190 mm
Höhe
45,5 mm
Platinenlänge Unterteil
180 mm
Platinenbreite Unterteil
118 mm
Platinenlänge Oberteil
180 mm
Platinenbreite Oberteil
118 mm
Folienlänge
172 mm
Folienbreite
120 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
227 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
