A9408443 SCHALENGEHÄUSE V 155, Ausf. I

A9408443

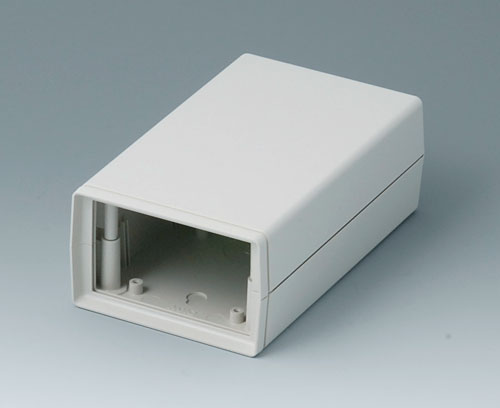

SCHALENGEHÄUSE V 155, Ausf. I

Zweiteiliges Kunststoffgehäuse mit offener Stirnseite. Frontplatte (als Zubehör) einsteckbar in Führungsnut. Führungsleisten und Befestigungstürme für Leiterplatten-Einbau in Ober- und Unterteil.

Ausführung

Ohne Batteriefach

Lieferumfang

1 Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

A9108223 Front-/ Rückplatte V, O 155

A9108223

Front-/ Rückplatte V, O 155 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940844.

Lieferumfang 1 Frontplatte

schließen

A9108223

Front-/ Rückplatte V, O 155
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
rot transparent
81,9x47,6x1mm
A9109221 Front-/ Rückplatte V, O 155

A9109221

Front-/ Rückplatte V, O 155 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940844.

Lieferumfang 1 Frontplatte

schließen

A9109221

Front-/ Rückplatte V, O 155
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
81,9x47,6x1mm

Zubehör "Schutz"

A9108120 Kontaktstreifen V, O, G 155

A9108120

Kontaktstreifen V, O, G 155 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9108120

Kontaktstreifen V, O, G 155
Produkt Ihrem Warenkorb hinzugefügt
Aluminium

Zubehör "Wand/Halter"

A9204108 Befestigungslaschen, Wand

A9204108

Befestigungslaschen, Wand Außenliegende Wandbefestigung für SCHALENGEHÄUSE 110, 155 und 190. Befestigung am Gehäuse durch vorhandene Gehäuseschrauben.

Lieferumfang 4 Befestigungslaschen

schließen

A9204108

Befestigungslaschen, Wand
Produkt Ihrem Warenkorb hinzugefügt
PA 6
kieselgrau RAL 7032
B1360048 Wandhalter-Set

B1360048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set

schließen

B1360048

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
A9250807 Aufstellbügel

A9250807

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250807

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9250817 Aufstellbügel

A9250817

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9250817

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für A9408443

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Breite
95 mm
Tiefe
158 mm
Höhe
57 mm
Platinenlänge Unterteil
142 mm
Platinenbreite Unterteil
77 mm
Platinenlänge Oberteil
142 mm
Platinenbreite Oberteil
77 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
165 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
