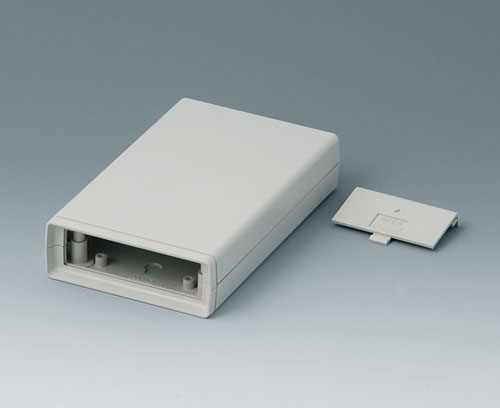

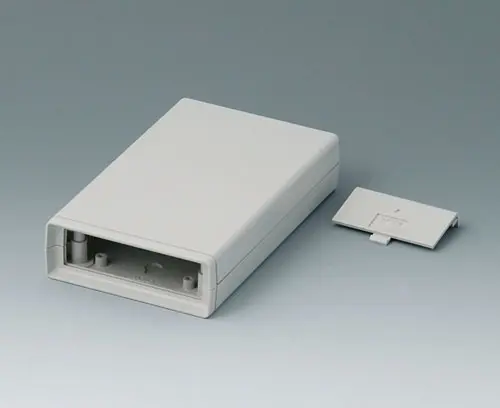

A9408336 SCHALENGEHÄUSE V 155, Ausf. IV

A9408336

SCHALENGEHÄUSE V 155, Ausf. IV

Zweiteiliges Kunststoffgehäuse mit offener Stirnseite. Frontplatte (als Zubehör) einsteckbar in Führungsnut. Führungsleisten und Befestigungstürme für Leiterplatten-Einbau in Ober- und Unterteil.

Ausführung

Mit Batteriefach für 1 x 9 V Flachbatterie (PP3) oder 2 x 1,5 V Mignon-Zellen (AA)

Lieferumfang

1 Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

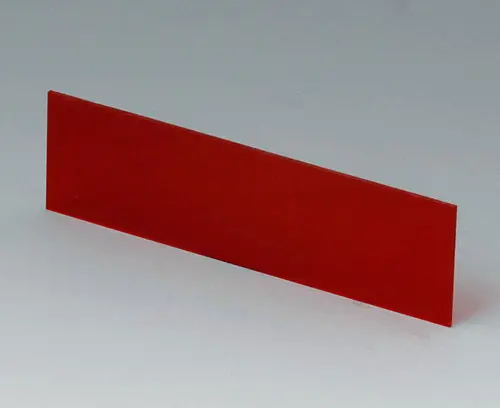

A9108113 Front-/ Rückplatte V, O 155

A9108113

Front-/ Rückplatte V, O 155 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940833.

Lieferumfang 1 Frontplatte

schließen

A9108113

Front-/ Rückplatte V, O 155
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
rot transparent
81,9x23,6x1mm

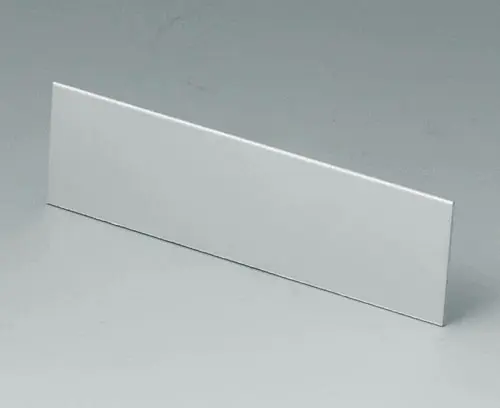

A9109111 Front-/ Rückplatte V, O 155

A9109111

Front-/ Rückplatte V, O 155 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940833.

Lieferumfang 1 Frontplatte

schließen

A9109111

Front-/ Rückplatte V, O 155
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
81,9x23,6x1mm

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt

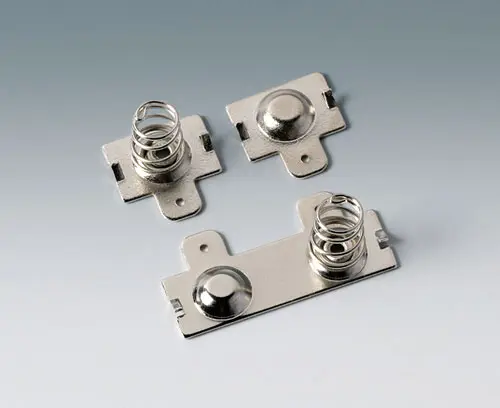

A9190014 Kontaktfedern-Set, 2 x AA

A9190014

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190014

Kontaktfedern-Set, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Zubehör "Schutz"

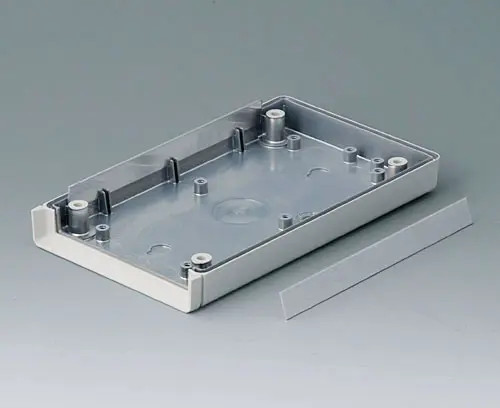

A9108120 Kontaktstreifen V, O, G 155

A9108120

Kontaktstreifen V, O, G 155 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9108120

Kontaktstreifen V, O, G 155
Produkt Ihrem Warenkorb hinzugefügt
Aluminium

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9408336

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Breite
95 mm
Tiefe
158 mm
Höhe
33 mm
Platinenlänge Unterteil
113 mm
Platinenbreite Unterteil
77 mm
Platinenlänge Oberteil
143 mm
Platinenbreite Oberteil
77 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
137 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
