A9406333

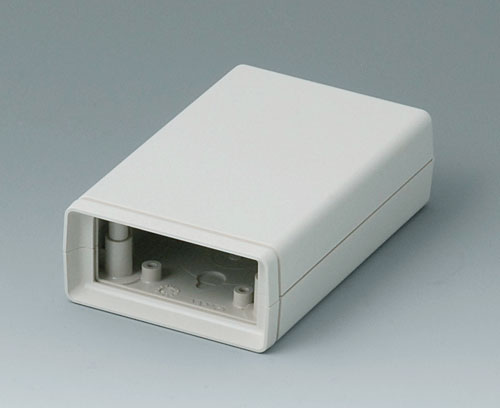

SCHALENGEHÄUSE V 110, Ausf. I

Zweiteiliges Kunststoffgehäuse mit offener Stirnseite. Frontplatte (als Zubehör) einsteckbar in Führungsnut. Führungsleisten und Befestigungstürme für Leiterplatten-Einbau in Ober- und Unterteil.

Ausführung

Ohne Batteriefach

Lieferumfang

1 Ober- und Unterteil, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9406333

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör zum Komplettieren

A9106113 Front-/ Rückplatte V 110

A9106113

Front-/ Rückplatte V 110 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940633.

Lieferumfang 1 Frontplatte

A9106113

Front-/ Rückplatte V 110
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
59,3x25x1mm
A9107111 Front-/ Rückplatte V 110

A9107111

Front-/ Rückplatte V 110 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940633.

Lieferumfang 1 Frontplatte

A9107111

Front-/ Rückplatte V 110
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
59,3x25x1mm

Zubehör "Schutz"

A9106095 Kontaktstreifen V, G 110

A9106095

Kontaktstreifen V, G 110 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

A9106095

Kontaktstreifen V, G 110
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

A9204108 Befestigungslaschen, Wand

A9204108

Befestigungslaschen, Wand Außenliegende Wandbefestigung für SCHALENGEHÄUSE 110, 155 und 190. Befestigung am Gehäuse durch vorhandene Gehäuseschrauben.

Lieferumfang 4 Befestigungslaschen

A9204108

Befestigungslaschen, Wand
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032
B1350048 Wandhalter-Set

B1350048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 50 x 100 mm und Montage-Set

B1350048

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9172107 Ansteckclip

A9172107

Ansteckclip Universeller Ansteckclip. Befestigung in zwei Aufnahmebohrungen (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm).
Verwendung: DATEC-POCKET-BOX L/M/S (Befestigung bereits berücksichtigt), SCHALENGEHÄUSE 85 und 110, FLACHGEHÄUSE N 100.

Lieferumfang 1 Ansteckclip, Montage-Set

A9172107

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
62x30mm

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
A9250807 Aufstellbügel

A9250807

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 81 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

A9250807

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9250817 Aufstellbügel

A9250817

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 43 mm. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.

Lieferumfang 1 Aufstellbügel, Montage-Set

A9250817

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Produktoptionen für A9406333

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Breite
72 mm
Tiefe
114 mm
Höhe
33 mm
Platinenlänge Unterteil
99 mm
Platinenbreite Unterteil
54 mm
Platinenlänge Oberteil
99 mm
Platinenbreite Oberteil
54 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
72 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9406333 und vergessen Sie nicht, ein Angebot anzufordern!
