MODERNES FLANSCHGEHÄUSE FÜR IIOT UND SENSORANWENDUNGEN

AltText

Beim IIoT (Industrial Internet of Things) stehen industrielle Prozesse und Abläufe im Mittelpunkt. Zu den Zielen gehören u.a. die betriebliche Effizienz zu verbessern, eine Kostensenkung zu erreichen und eine schnellere Abwicklung zu gewährleisten. Dies kann in den Bereichen der Logistik, Produktion, aber auch in der Energieversorgung oder dem medizinischen Umfeld erfolgen. Die Nutzung intelligent, vernetzter Systeme erleichtert die reibungslose Kommunikation miteinander.

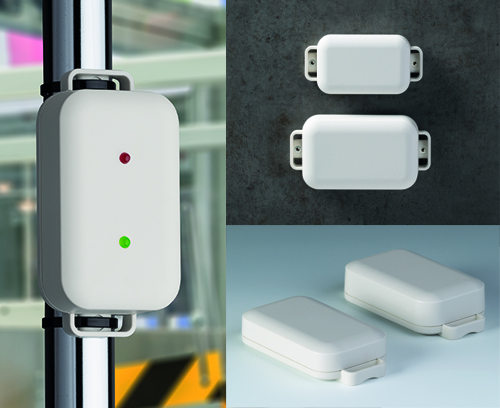

Das neue Wandgehäuse EASYTEC ist optimal für die Integration smarter Sensoren für die IIoT und IoT ausgelegt.

LISA BINNINGER
OKW Gehäusesysteme/Marketing

ROBUSTES GEHÄUSEDESIGN

OKW Gehäusesysteme erweitert sein Gehäuseprogramm um das neue EASYTEC. Die Besonderheit der Gehäusereihe besteht darin, dass an den kurzen Stirnflächen des Unterteils fest integrierte Laschen sind. Dadurch erfolgt eine schnelle und einfache Montage der Geräte an der Wand. Dies ist je nach gewünschter Ausrichtung sowohl horizontal, als auch vertikal möglich. Die Flanschgehäuse lassen sich aber auch an Rohren oder Rundprofilen befestigen. Für letzteren Anwendungsbereich können diese mit Kabelbindern angebracht werden. Dank der gerundeten Vertiefung auf der Unterseite wird dies optisch unterstützt und es hält besser. Die Gehäusemontage erfolgt mittels vier Edelstahlschrauben mit Torx-Antrieb auf der Unterseite. Somit sind keine Schrauben sichtbar, was die Optik positiv beeinflusst. Der Einbau von Platinen kann im Ober- und/oder im Unterteil auf den Befestigungsdomen erfolgen.

Die Kunststoffgehäuse sind in zwei Größen und jeweils in zwei Höhen erhältlich: Größe 80 in 101 x 50 x 22/26 mm und Größe 100 in 121 x 62 x 26/31 mm (Länge inkl. Flansch x Breite x Höhe). Als Standardfarbe ist grauweiß RAL 9002 ab Lager verfügbar. Das Material ist aus hochwertigen, flammwidrigen ASA+PC-FR (UL 94 V-0). Die Konstruktion des Gehäusedesigns ist zweiteilig aufgebaut und besitzt ein hohes Maß an Stabilität. Zum Lieferumfang gehören ein planes Oberteil, ein flaches Unterteil mit Flansch und ein Montage-Set. Das Set beinhaltet selbstklebende, rutschhemmende Gehäusefüße für einen sicheren Stand, falls eine Tischanwendung gewünscht wird. Die Ecken sind durch große Radien gekennzeichnet.

ZUBEHÖRPROGRAMM

Eine raue Umgebung kann die innenliegende Elektronik schädigen. Es gilt, diese vor Nässe, Schutz und Staub bestmöglich zu schützen. Kurzschlüsse oder Fehlfunktionen sollen ausgeschlossen werden. Um das stabile Gehäuse und dessen Elektronikraum auch für robuste Umgebungen zu sichern, ist eine Dichtung im Zubehörprogramm erhältlich. Damit lässt sich die Schutzart von IP40 auf IP 65 erhöhen und sie ermöglicht neben dem Einsatz im Innenbereich auch eine robuste Anwendung im Außenbereich. Dies begünstigen zudem die verwendeten Edelstahlschrauben mit Torx-Antrieb zur Gehäuseverschraubung. Die Dichtung wird in die im Unterteil vorhandene Nut eingelegt.

Selbstformende Schrauben mit Kreuzschlitz oder alternativ mit Torx-Antrieb stehen ab Lager bereit. Damit sind Platinen oder Einbauelemente schnell befestigt. Dafür stehen im Ober-/ und Unterteil jeweils zwei Befestigungsdome zur Verfügung.

FÜR DEN INNEN- UND AUßENBEREICH

Durch die Laschen und die abgerundete Vertiefung auf dem Unterteil, lassen sich die EASYTEC hervorragend in verschiedenste Anwendungsgebiete integrieren. Im Innenbereich können die Gehäuse an der Wand oder einem Rohr befestigt werden, was eine einfache und effiziente Nutzung im Bereich der Mess- und Steuertechnik oder auch Regeltechnik ermöglicht. Im Bereich des IIoT kann das Endgerät zur Verbesserung der betrieblichen Effizienz in der Produktion dienen. Mittels angebrachter LEDs am Gehäuse, sind Fehler oder Probleme an Maschinen und Anlagen sofort erkennbar.

Der robuste Gehäuseaufbau inkl. der Dichtung begünstigt eine Montage im industriellen Umfeld oder Außengelände. Das EASYTEC kann Wetterdaten aufzeichnen oder die Qualität der Luft prüfen (Umwelttechnik). Zu den weiteren Anwendungsbereichen gehören u.a. die Sensorik, Medizin- und Labortechnik, Informationstechnologie und Sicherheits- und Überwachungstechnik.

GEHÄUSE SPEZIELL NACH KUNDENANFORDERUNG

Um einen optimalen Einsatz der späteren Endgeräte zu garantieren, sind die Standardgehäuse durch eine Reihe von Veredelungen und Bearbeitungen im Hause OKW modifizierbar. Dies erfolgt ganz individuell und nach Kundenwunsch. So lassen sich die EASYTEC beispielsweise mit Unternehmensfarben oder Logos bedrucken. Werden Aussparungen oder Schnittstellen für LEDs oder Bedienelemente benötigt, erfolgt eine mechanische Bearbeitung. Um die Elektronik vor eigener, erhöhter Störemission sowie vor Störeinflüssen von außen zu schützen, bietet OKW eine EMV-Beschichtung auf der Gehäuse-Innenseite an. Auch die Montage oder eine Lackierung wird direkt vor Ort angeboten.

Ab sofort bietet OKW eine neue Technik an, die Laserbeschriftung. Sie eignet sich hervorragend zum individuellen Beschriften, Kennzeichnen oder Markieren. Insbesondere sehr kleine maschinenlesbare Kennzeichnungen, z.B. QR-Codes, Barcodes, fortlaufende Nummerierungen von Einzelteilen und Texte sind somit einfach und schnell zu realisieren. Bei der Laserbeschriftung findet ein Farbumschlag auf der Oberfläche statt. Dunkle und helle Kunststoffe werden an den zu markierenden Stellen grau.

Link zur Webseite EASYTEC Gehäuse >>

AltText

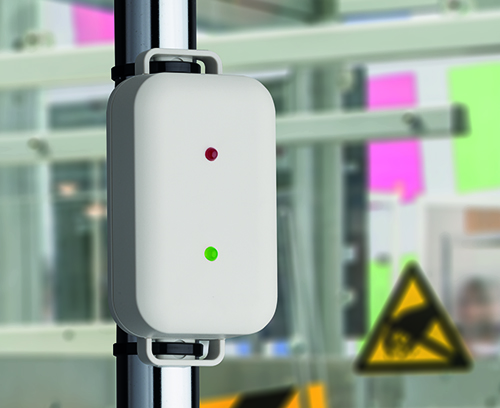

Applikationsbeispiel IIoT zur Verbesserung betrieblicher Effizienz in der Produktion

AltText

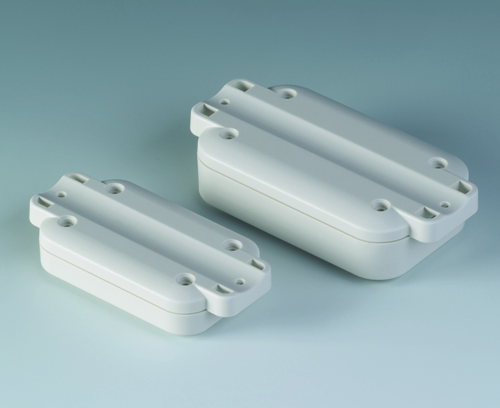

Gerundete Vertiefung, ideal bei Befestigung an Rohren/Rundprofilen

AltText

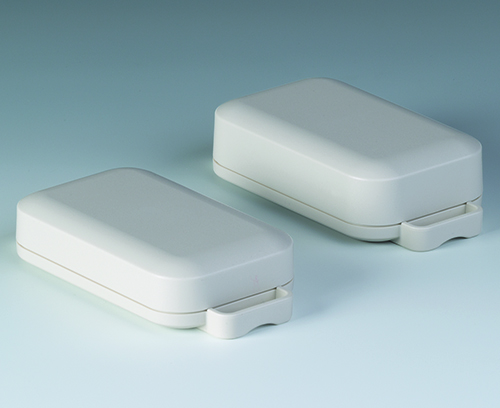

Flache und hohe Gehäuseausführung

AltText

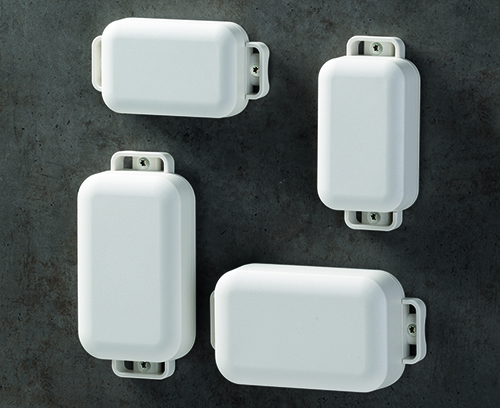

Horizontale und vertikale Wandmontage
