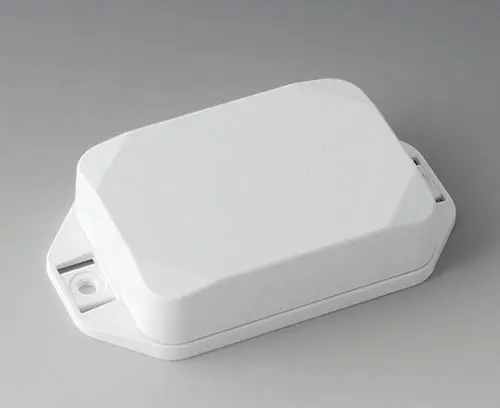

B1824227 MINI-DATA-BOX EF50, hoch, mit Flansch

B1824227

MINI-DATA-BOX EF50, hoch, mit Flansch

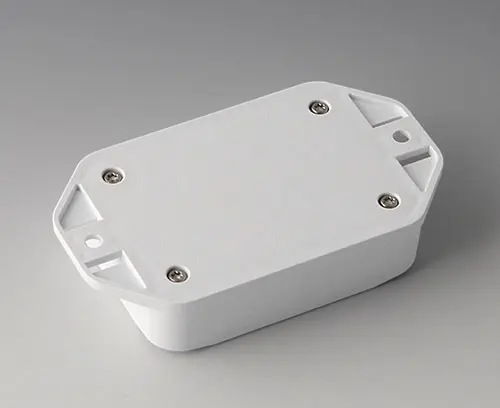

2-teiliges Kunststoffgehäuse mit hohem Oberteil. Unterteil mit integriertem Flansch zur schnellen Wandmontage oder zur Befestigung an Schienen und Rohrprofilen bzw. am Mast. Robuste Konstruktion mit bewährter Nut-/ Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Fixiersockel für Platinen und Bauteile in Ober- und Unterteil. Die Befestigung auf den Sockeln erfolgt mittels Heißverstemmen.

Ausführung

Unterteil mit Flansch, Oberteil hoch

Lieferumfang

Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

B1924101 Dichtung  E50/EF50

B1924101

Dichtung E50/EF50 Verwendung: Zur Erhöhung der Schutzart bei MINI-DATA-BOX E50 und EF50. Gehäuseunterteile mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B1924101

Dichtung E50/EF50
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B1824227

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos

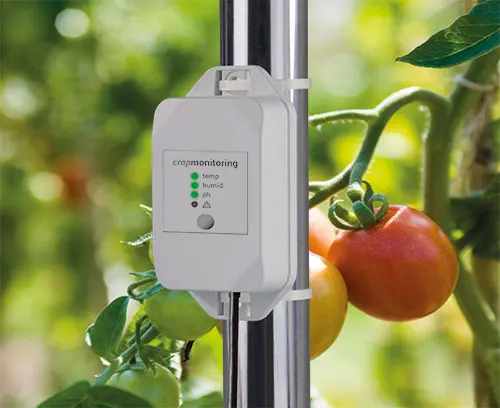

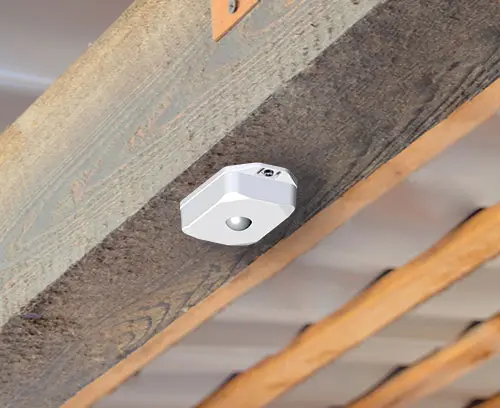

  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
verkehrsweiß RAL 9016
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
70 mm
Breite
50 mm
Höhe
20 mm
Platinenlänge Unterteil
62 mm
Platinenbreite Unterteil
42 mm
Platinenlänge Oberteil
62 mm
Platinenbreite Oberteil
42 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
28 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
