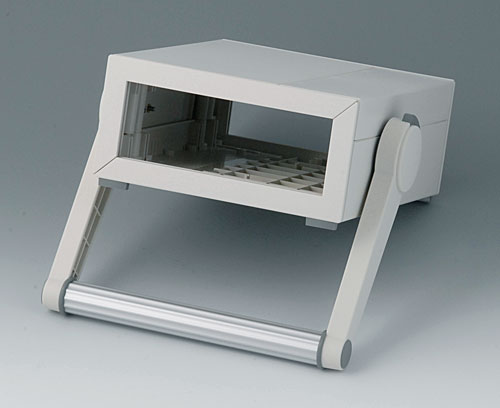

B2213117 MEDITEC E 160, mit Griffbügel

B2213117

MEDITEC E 160, mit Griffbügel

Komplett-Gehäuse. Ideal für den Einbau von Europakarten 100 x 160 mm. Zwei identische L-Schalen werden auf Umschlag zusammengefügt. Blenden zum Aufschieben. Gehäusefüße werden zur besseren Standfestigkeit geschraubt.

Lieferumfang

2 L-Schalen, 2 Blenden ohne Lüftung (Farbe grauweiß), Montage-Set, 4 Gehäusefüße, 1 Griffbügel

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B2116007 Bedienfront E

B2116007

Bedienfront E Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung E (für MEDITEC E160 und E220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

schließen

B2116007

Bedienfront E
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B2116307 Front-/ Rückplatte E, flach

B2116307

Front-/ Rückplatte E, flach Für Gehäuse ohne Zwischenteil.

Lieferumfang 1 Frontplatte

schließen

B2116307

Front-/ Rückplatte E, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
141,6x55,6x3mm

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B2134012 Stapelelemente

B2134012

Stapelelemente Stapelelemente für sicheres Aufeinanderstellen mehrerer Geräte. Schraubenlose Befestigung in den dafür vorgesehenen Aufnahmen.

Lieferumfang 4 Stapelelemente

schließen

B2134012

Stapelelemente
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Produktoptionen für B2213117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
160 mm
Tiefe
200 mm
Höhe
74 mm
Platinenlänge Unterteil
130 mm
Platinenbreite Unterteil
185 mm
Folienlänge
132 mm
Folienbreite
46 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
760 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
