MEDITEC

Meditec

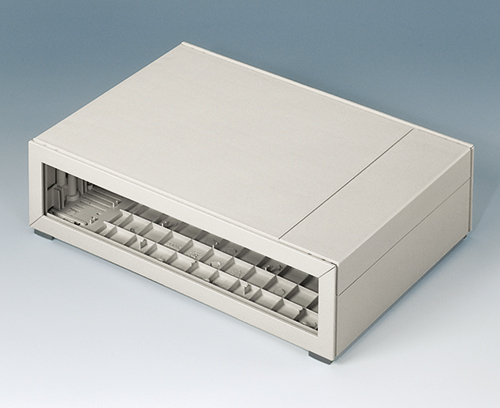

Großformatige Kunststoffgehäuse

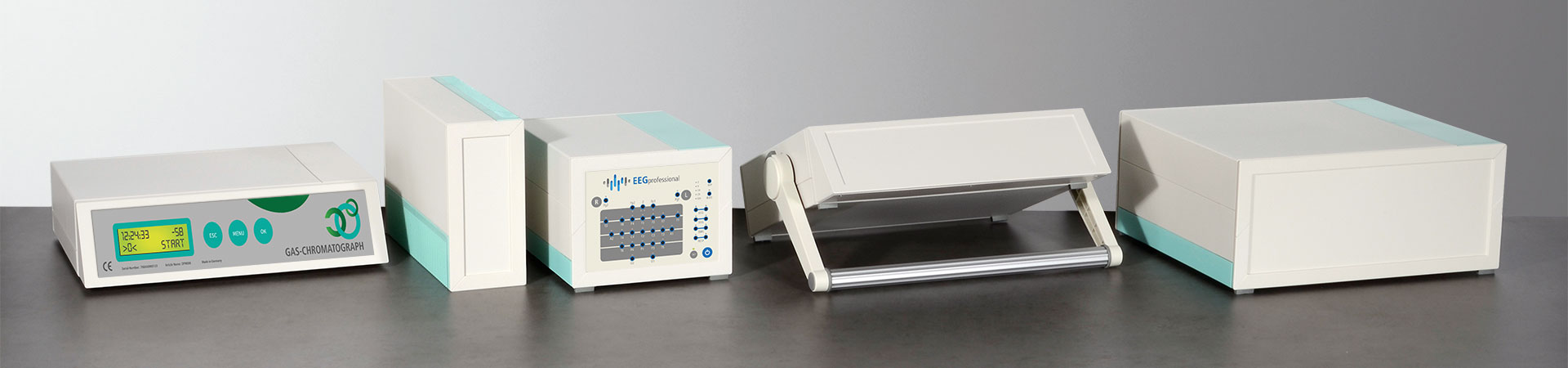

Überzeugende Designmerkmale prägen die Gehäusefamilie MEDITEC und bilden die Grundlage für ein adäquates, großräumiges Gehäusesystem für hochwertige Funktions-Baugruppen.

  • elegantes und funktionelles Design
  • vielseitig einsetzbar für Tisch, Wand und Mobil

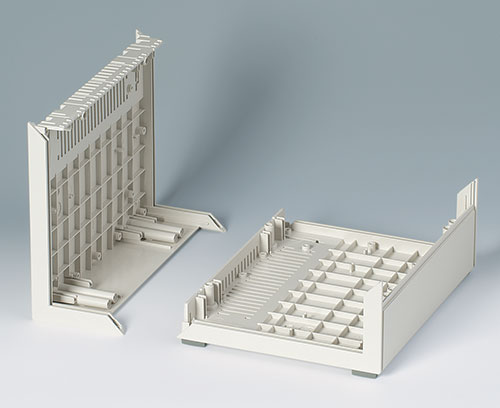

  • hohe Stabilität durch rasterförmige Verrippung
  • montagefreundliche Gehäusekonstruktion

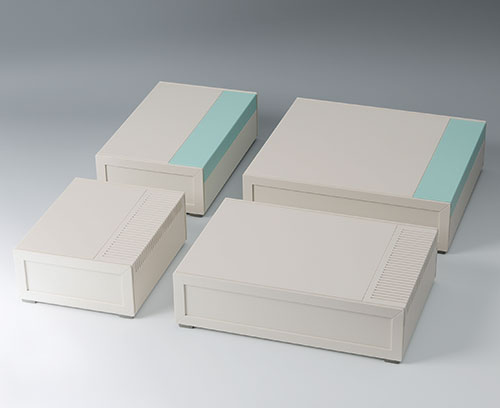

  • 4 Größen, abgestimmt auf Europakarten-Formate einfach, doppelt und verlängert

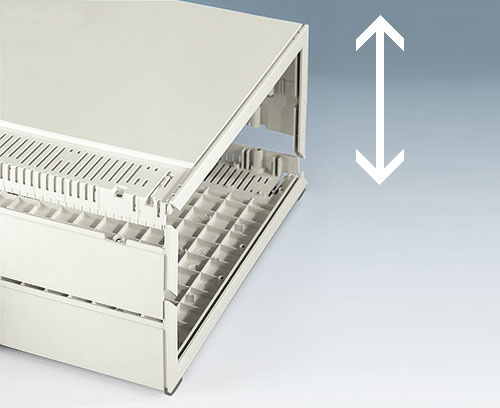

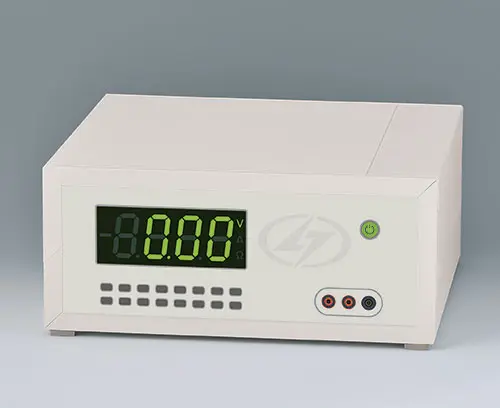

  • 2 Standardhöhen, für weitere Bauhöhen lassen sich zwei Zwischenteile mittels einem Verbinder montieren
  • ergonomisch geneigte Bedienfront; bei Einsatz eines Zwischenteils verschließt die Frontblende die Öffnung optimal
  • Kunststoff-Front-/ Rückplatten in identischer Oberflächenqualität, rationell zu bearbeiten

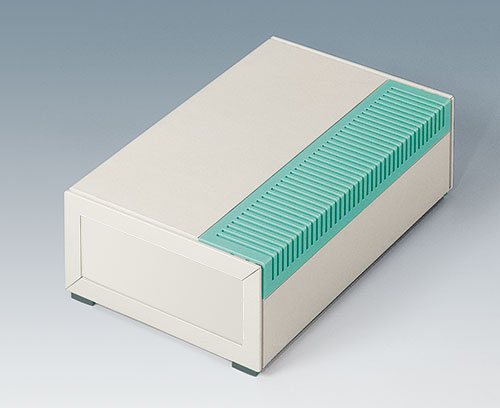

  • aufschiebbare Blenden ohne/mit Lüftung; wahlweise in Gehäusefarbe oder lagunfarben, individuelle Farbwahl auf Anfrage
  • Gehäusefüße für sicheren Stand inklusive

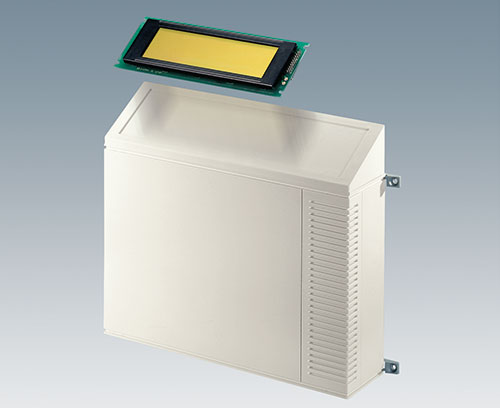

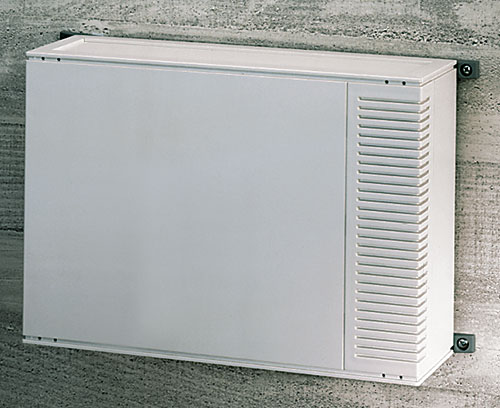

  • rationelle Wandmontage mit Befestigungslaschen

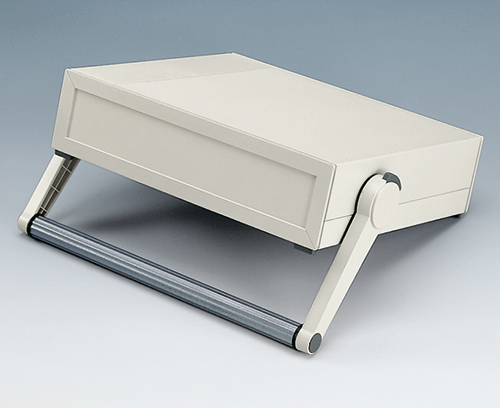

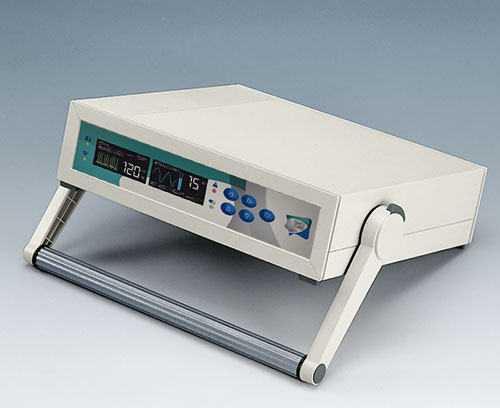

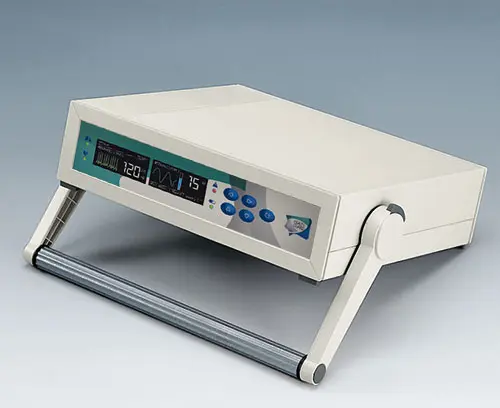

  • Ausführungen mit Griffbügel; Verwendung als Tragebügel für unterwegs, bei Bedarf erlaubt der Verstellmechanismus in 30°-Stufen dem Benutzer einen günstigen Aufstellwinkel vor Ort

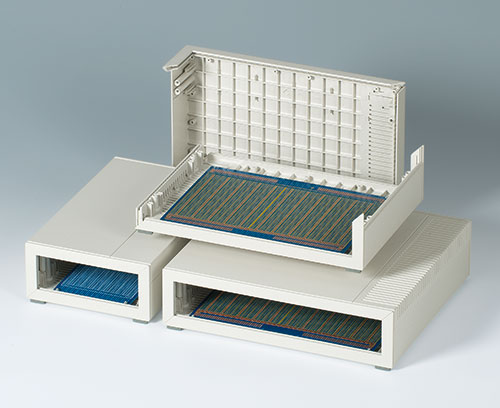

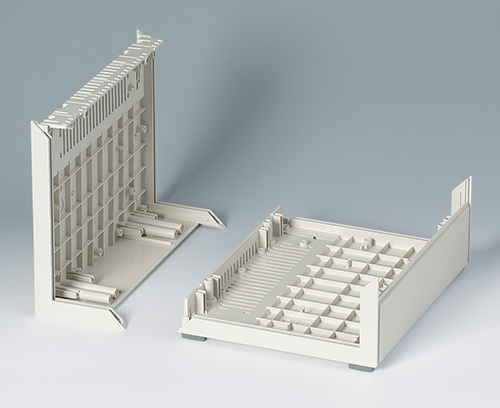

  • Befestigungsdome für Platinen und Einbauteile
  • Anwendungsbeispiele

Anwendungsbereiche

  • Medizin- und Labortechnik
  • Health Care
  • Prozesssteuerung
  • Mess- und Regeltechnik
  • Computerperipherie, Modems und Interfaces
  • Kommunikations- und Netzwerktechnik
  • Datenerfassung
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Gehäuse ohne Griffbügel

MEDITEC Gehäuse ohne Griffbügel

Gehäuse mit Griffbügel

MEDITEC Gehäuse mit Griffbügel

Einzelteile für individuelle Kombinationen

MEDITEC Einzelteile für individuelle Kombinationen

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
B2030007 Zwischenteile 220, ohne Bohrung

B2030007

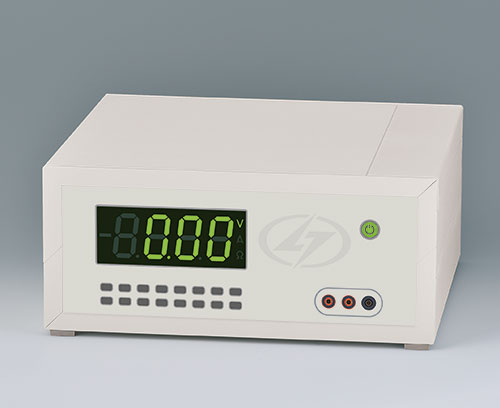

Zwischenteile 220, ohne Bohrung Zwischenteile ohne Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D220/E220.

Lieferumfang 2 Zwischenteile, Schrauben-Set

schließen

B2030007

Zwischenteile 220, ohne Bohrung ABS (UL 94 HB)
grauweiß RAL 9002
B2030107 Zwischenteile 220, m. Bohrung f. Griffb.

B2030107

Zwischenteile 220, m. Bohrung f. Griffb. Zwischenteile mit Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D220/E220.

Lieferumfang 2 Zwischenteile, Schrauben-Set

schließen

B2030107

Zwischenteile 220, m. Bohrung f. Griffb. ABS (UL 94 HB)
grauweiß RAL 9002
B2031007 Zwischenteile 160, ohne Bohrung

B2031007

Zwischenteile 160, ohne Bohrung Zwischenteile ohne Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D160/E160.

Lieferumfang 2 Zwischenteile, Schrauben-Set

schließen

B2031007

Zwischenteile 160, ohne Bohrung ABS (UL 94 HB)
grauweiß RAL 9002
B2031107 Zwischenteile 160, m. Bohrung f. Griffb.

B2031107

Zwischenteile 160, m. Bohrung f. Griffb. Zwischenteile mit Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D160/E160.

Lieferumfang 2 Zwischenteile, Schrauben-Set

schließen

B2031107

Zwischenteile 160, m. Bohrung f. Griffb. ABS (UL 94 HB)
grauweiß RAL 9002
B2116007 Bedienfront E

B2116007

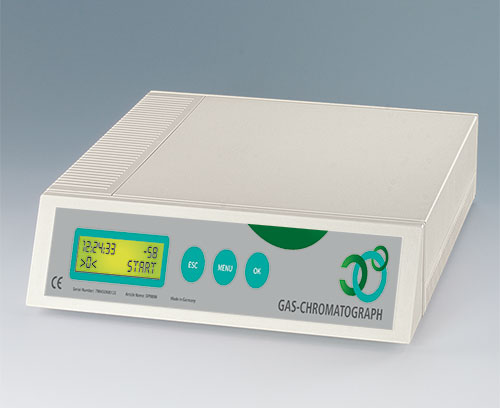

Bedienfront E Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung E (für MEDITEC E160 und E220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

schließen

B2116007

Bedienfront E ABS (UL 94 HB)
grauweiß RAL 9002

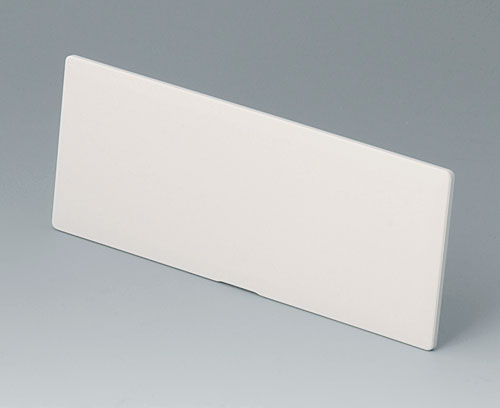

B2116307 Front-/ Rückplatte E, flach

B2116307

Front-/ Rückplatte E, flach Für Gehäuse ohne Zwischenteil.

Lieferumfang 1 Frontplatte

schließen

B2116307

Front-/ Rückplatte E, flach ABS (UL 94 HB)
grauweiß RAL 9002
141,6x55,6x3mm
B2116407 Front-/ Rückplatte Z1

B2116407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

schließen

B2116407

Front-/ Rückplatte Z1 ABS (UL 94 HB)
grauweiß RAL 9002
141,6x105,6x3mm
B2116507 Griffbügel E

B2116507

Griffbügel E Zum Tragen und Schrägstellen des Gerätes. Von außen montierbar. Mit belastbarem Einrastmechanismus in 30°-Stufen. Kombinierbar mit Zwischenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, Rutschsicherung, Deckel, Montage-Set

schließen

B2116507

Griffbügel E PA 6
grauweiß RAL 9002
B2116707 Frontblende E

B2116707

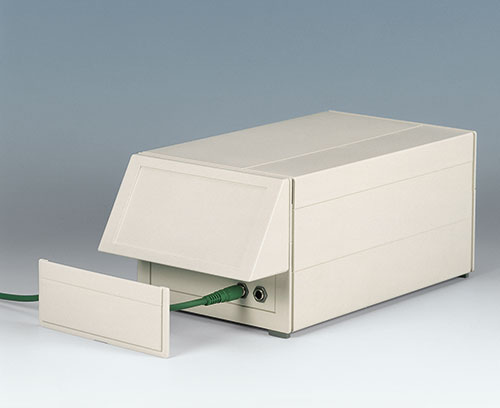

Frontblende E Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung E

Lieferumfang 1 Frontblende (zum Stecken)

schließen

B2116707

Frontblende E ABS (UL 94 HB)
grauweiß RAL 9002
142x55x5mm
B2129007 Bedienfront D

B2129007

Bedienfront D Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung D (für MEDITEC D160 und D220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

schließen

B2129007

Bedienfront D ABS (UL 94 HB)
grauweiß RAL 9002
B2129307 Front-/ Rückplatte D, flach

B2129307

Front-/ Rückplatte D, flach Für Gehäuse ohne Zwischenteil.

Lieferumfang 1 Frontplatte

schließen

B2129307

Front-/ Rückplatte D, flach ABS (UL 94 HB)
grauweiß RAL 9002
271,6x55,6x3mm
B2129407 Front-/ Rückplatte Z1

B2129407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

schließen

B2129407

Front-/ Rückplatte Z1 ABS (UL 94 HB)
grauweiß RAL 9002
271,6x105,6x3mm
B2129507 Griffbügel D

B2129507

Griffbügel D Zum Tragen und Schrägstellen des Gerätes. Von außen montierbar. Mit belastbarem Einrastmechanismus in 30°-Stufen. Kombinierbar mit Zwischenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, Rutschsicherung, Deckel, Montage-Set

schließen

B2129507

Griffbügel D PA 6
grauweiß RAL 9002
B2129707 Frontblende D

B2129707

Frontblende D Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung D

Lieferumfang 1 Frontblende (zum Stecken)

schließen

B2129707

Frontblende D ABS (UL 94 HB)
grauweiß RAL 9002
272x55x5mm
B2133012 Befestigungslaschen

B2133012

Befestigungslaschen Befestigungslaschen für einfache, außenliegende Wandmontage.

Lieferumfang 4 Befestigungslaschen, 4 Schrauben

schließen

B2133012

Befestigungslaschen PA 6
vulkan
B2134012 Stapelelemente

B2134012

Stapelelemente Stapelelemente für sicheres Aufeinanderstellen mehrerer Geräte. Schraubenlose Befestigung in den dafür vorgesehenen Aufnahmen.

Lieferumfang 4 Stapelelemente

schließen

B2134012

Stapelelemente PA 6
vulkan
B2135017 Verbinder

B2135017

Verbinder Zur sicheren Verbindung von 2 Zwischenteilen. Schraubenlose Montage, einfach aufstecken und klemmen.

Lieferumfang 4 Verbinder

schließen

B2135017

Verbinder ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für Meditec

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
