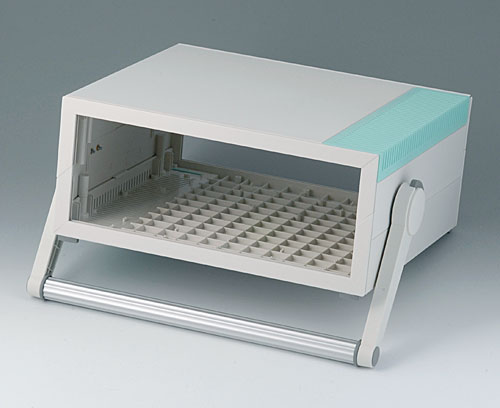

B2210305 MEDITEC D 220, mit Griffbügel

B2210305

MEDITEC D 220, mit Griffbügel

Komplett-Gehäuse. Ideal für den Einbau von Doppel-Europakarten 233,4 x 220 mm. Zwei identische L-Schalen werden auf Umschlag zusammengefügt. Blenden zum Aufschieben. Gehäusefüße werden zur besseren Standfestigkeit geschraubt.

Lieferumfang

2 L-Schalen, 2 Blenden mit Lüftung (Farbe lagun), 2 Zwischenteile, Montage-Set, 4 Gehäusefüße, 1 Griffbügel

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B2129007 Bedienfront D

B2129007

Bedienfront D Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung D (für MEDITEC D160 und D220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

schließen

B2129007

Bedienfront D
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B2129407 Front-/ Rückplatte Z1

B2129407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

schließen

B2129407

Front-/ Rückplatte Z1
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
271,6x105,6x3mm
B2129707 Frontblende D

B2129707

Frontblende D Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung D

Lieferumfang 1 Frontblende (zum Stecken)

schließen

B2129707

Frontblende D
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
272x55x5mm

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B2134012 Stapelelemente

B2134012

Stapelelemente Stapelelemente für sicheres Aufeinanderstellen mehrerer Geräte. Schraubenlose Befestigung in den dafür vorgesehenen Aufnahmen.

Lieferumfang 4 Stapelelemente

schließen

B2134012

Stapelelemente
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Produktoptionen für B2210305

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
Farbe
Gehäuse grauweiß RAL 9002,
Blenden lagun
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
290 mm
Tiefe
260 mm
Höhe
124 mm
Platinenlänge Unterteil
260 mm
Platinenbreite Unterteil
245 mm
Folienlänge
262 mm
Folienbreite
96 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
1485 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
