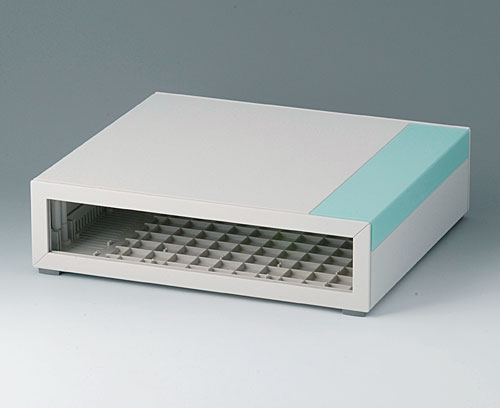

B2210015 MEDITEC D 220, ohne Griffbügel

B2210015

MEDITEC D 220, ohne Griffbügel

Komplett-Gehäuse. Ideal für den Einbau von Doppel-Europakarten 233,4 x 220 mm. Zwei identische L-Schalen werden auf Umschlag zusammengefügt. Blenden zum Aufschieben. Gehäusefüße werden zur besseren Standfestigkeit geschraubt.

Lieferumfang

2 L-Schalen, 2 Blenden ohne Lüftung (Farbe lagun), Montage-Set, 4 Gehäusefüße

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B2129007 Bedienfront D

B2129007

Bedienfront D Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung D (für MEDITEC D160 und D220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

schließen

B2129007

Bedienfront D
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B2129307 Front-/ Rückplatte D, flach

B2129307

Front-/ Rückplatte D, flach Für Gehäuse ohne Zwischenteil.

Lieferumfang 1 Frontplatte

schließen

B2129307

Front-/ Rückplatte D, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
271,6x55,6x3mm

Zubehör "Wand/Halter"

B2133012 Befestigungslaschen

B2133012

Befestigungslaschen Befestigungslaschen für einfache, außenliegende Wandmontage.

Lieferumfang 4 Befestigungslaschen, 4 Schrauben

schließen

B2133012

Befestigungslaschen
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B2030007 Zwischenteile 220, ohne Bohrung

B2030007

Zwischenteile 220, ohne Bohrung Zwischenteile ohne Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D220/E220.

Lieferumfang 2 Zwischenteile, Schrauben-Set

schließen

B2030007

Zwischenteile 220, ohne Bohrung
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B2030107 Zwischenteile 220, m. Bohrung f. Griffb.

B2030107

Zwischenteile 220, m. Bohrung f. Griffb. Zwischenteile mit Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D220/E220.

Lieferumfang 2 Zwischenteile, Schrauben-Set

schließen

B2030107

Zwischenteile 220, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B2129407 Front-/ Rückplatte Z1

B2129407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

schließen

B2129407

Front-/ Rückplatte Z1
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
271,6x105,6x3mm
B2129507 Griffbügel D

B2129507

Griffbügel D Zum Tragen und Schrägstellen des Gerätes. Von außen montierbar. Mit belastbarem Einrastmechanismus in 30°-Stufen. Kombinierbar mit Zwischenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, Rutschsicherung, Deckel, Montage-Set

schließen

B2129507

Griffbügel D
Produkt Ihrem Warenkorb hinzugefügt
PA 6
grauweiß RAL 9002
B2129707 Frontblende D

B2129707

Frontblende D Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung D

Lieferumfang 1 Frontblende (zum Stecken)

schließen

B2129707

Frontblende D
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
272x55x5mm
B2134012 Stapelelemente

B2134012

Stapelelemente Stapelelemente für sicheres Aufeinanderstellen mehrerer Geräte. Schraubenlose Befestigung in den dafür vorgesehenen Aufnahmen.

Lieferumfang 4 Stapelelemente

schließen

B2134012

Stapelelemente
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B2135017 Verbinder

B2135017

Verbinder Zur sicheren Verbindung von 2 Zwischenteilen. Schraubenlose Montage, einfach aufstecken und klemmen.

Lieferumfang 4 Verbinder

schließen

B2135017

Verbinder
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für B2210015

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
Gehäuse grauweiß RAL 9002,
Blenden lagun
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
290 mm
Tiefe
260 mm
Höhe
74 mm
Platinenlänge Unterteil
260 mm
Platinenbreite Unterteil
245 mm
Folienlänge
262 mm
Folienbreite
46 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
1142 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
