Smart-Control Gehäuse

Smart-Control

Das Gehäuse für die Ecke

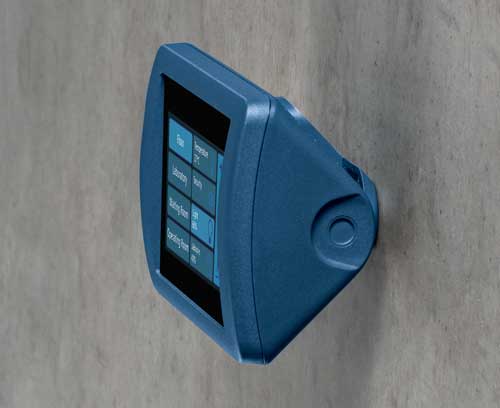

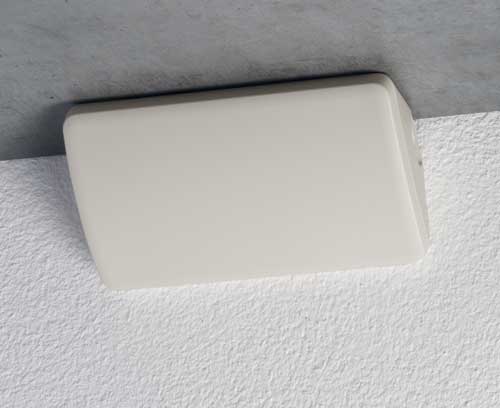

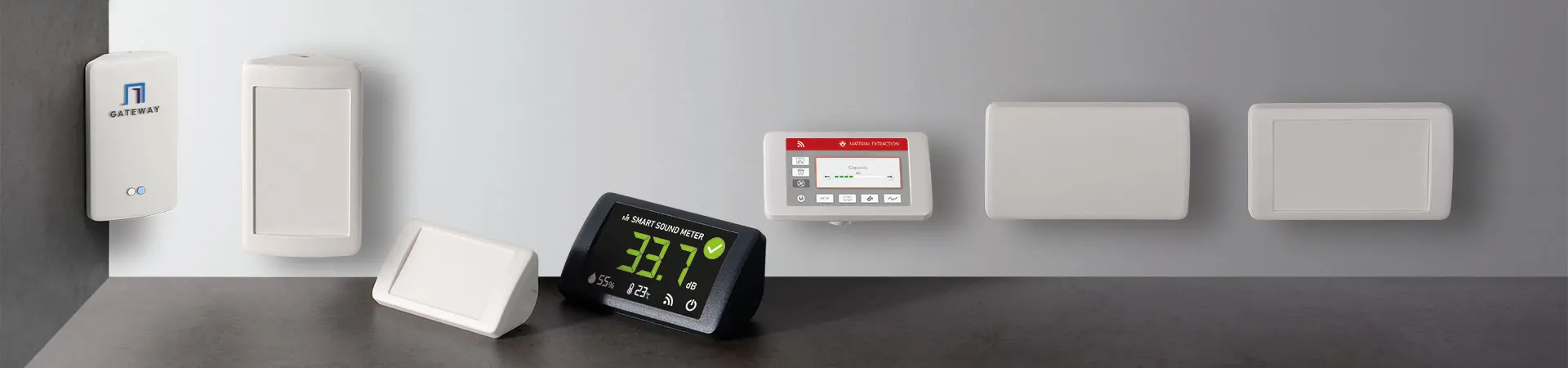

Das SMART-CONTROL ist das erste Gehäuse zur leichten Montage in gängigen Raumecken. Zudem kann die Gehäusereihe sowohl an der Wand als auch auf dem Tisch in ergonomischer Schrägstellung angewendet werden.

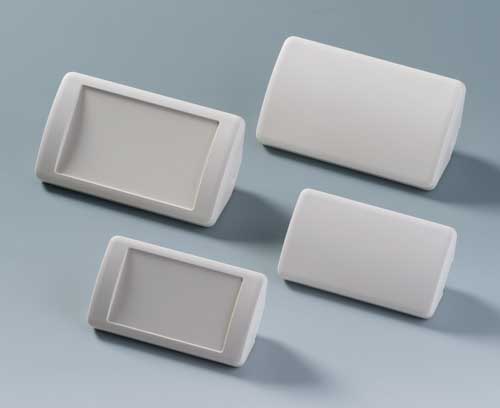

  • 2 Größen M und S

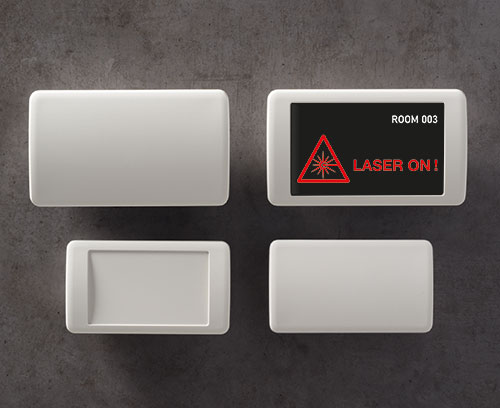

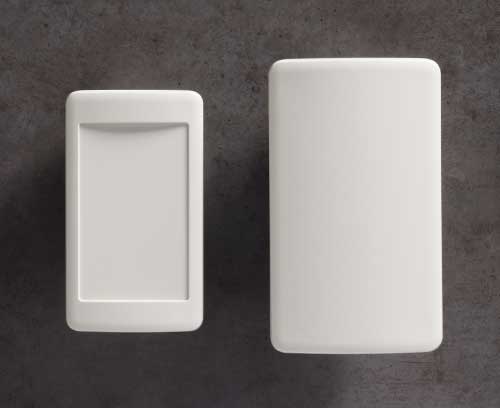

  • konvexe Ausführung oder Ausführung mit vertieft liegendem Bedienfeld für Folientastaturen
  • hochwertiges Material ASA+PC-FR mit hohem UV-Schutz in der Standardfarbe grauweiß (RAL 9002)
  • Verschraubung auf der Gehäuse-Rückseite mit Torx-Edelstahlschrauben

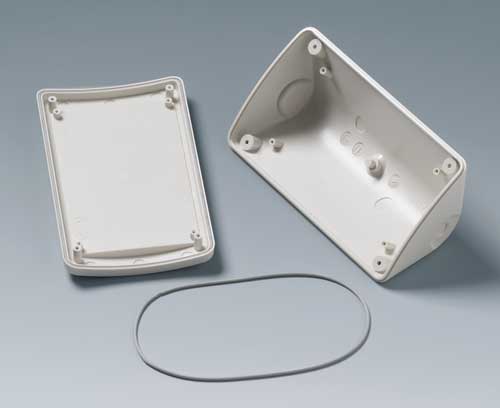

  • Optionale Dichtung (Zubehör) für IP 55

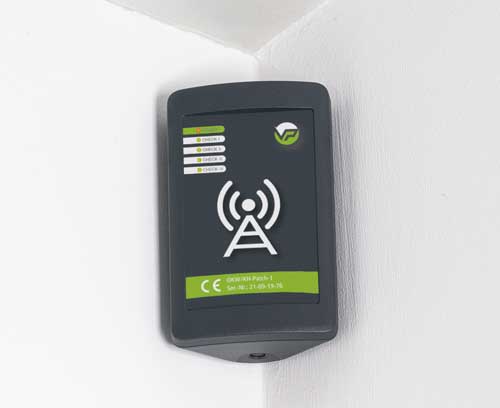

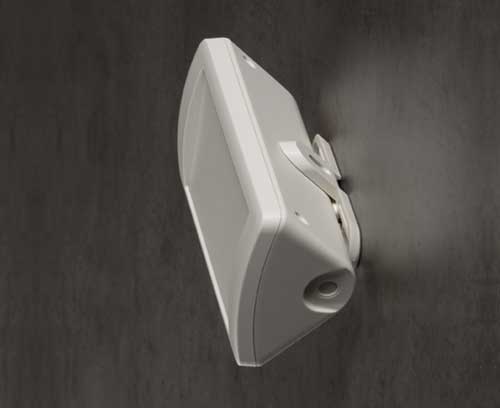

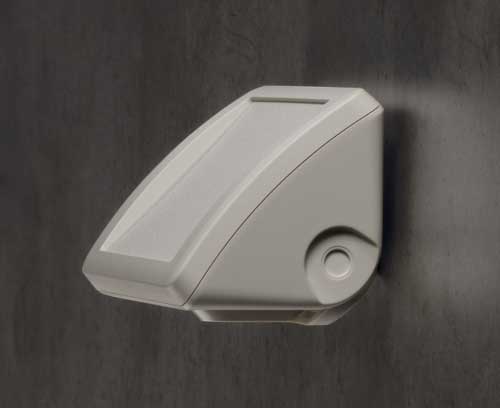

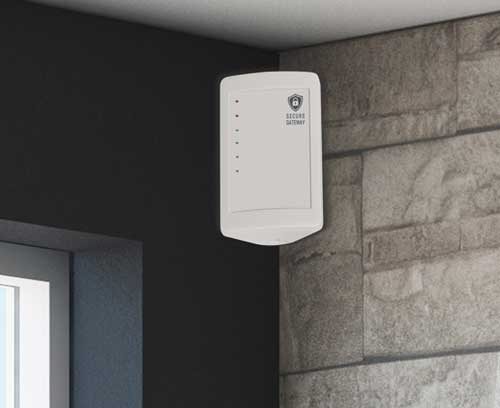

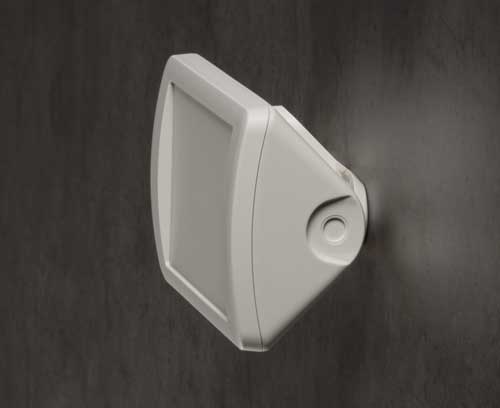

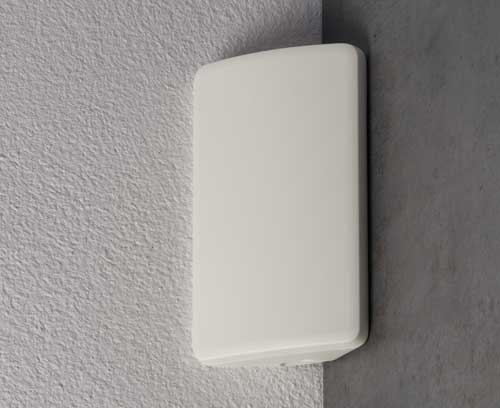

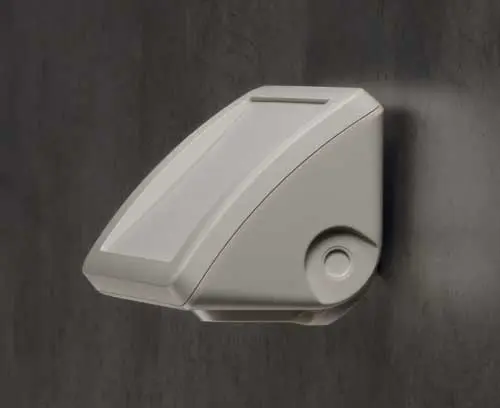

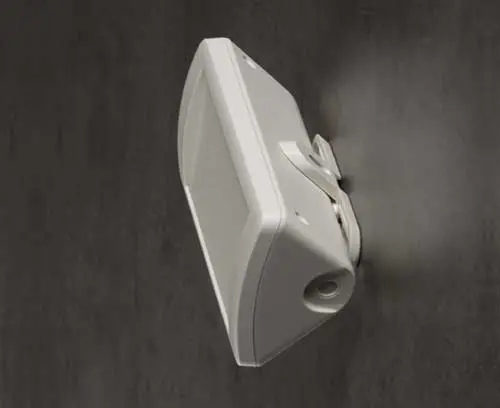

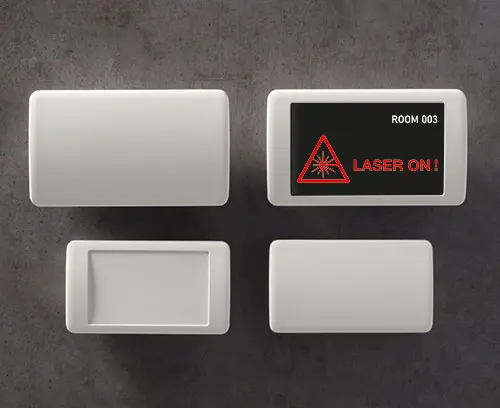

  • spezieller Wandhalter (Zubehör) zur Montage der Gehäuse in 90°-Innenecken oder an planen Flächen

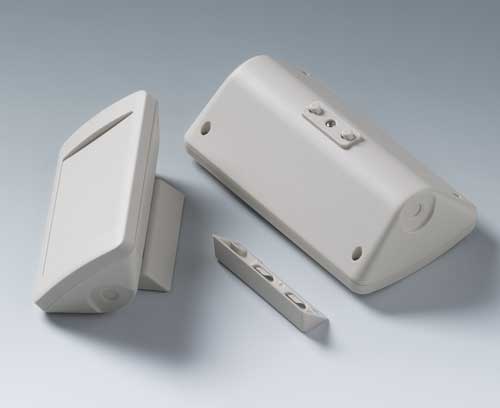

  • Tischhalter-Set (Zubehör) ermöglicht in Querausrichtung einen sicheren Stand auf dem Tisch und einen ergonomischen Ablesewinkel von 45°
  • jeweils eine Platinen-Ebene im Ober- und im Unterteil
  • Video

Anwendungsbereiche

  • Sicherheits- und Überwachungstechnik
  • Umwelttechnik
  • IoT/IIoT
  • Gateways
  • Mess- und Steuertechnik, Sensorik
  • Regeltechnik
  • Medizin- und Labortechnik
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen

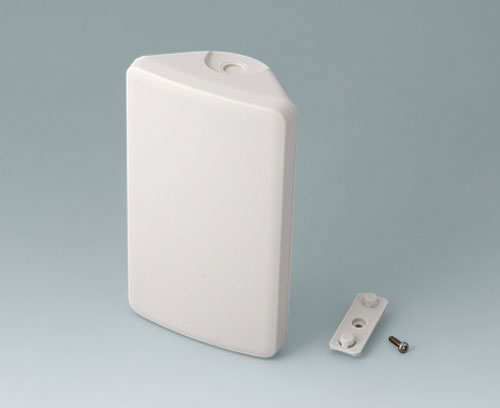

B4608107 SMART-CONTROL S, Ausf. I

B4608107

SMART-CONTROL S, Ausf. I 2-teiliges Kunststoffgehäuse mit konvex, gewölbtem Oberteil. Die dreieckige Grundform ermöglicht eine Verwendung in Ecken oder einen ergonomischen Aufstellwinkel von 45°. Robuste Konstruktion mit bewährter Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Schutzart IP 40 ohne Dichtung. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil ohne vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, Montage-Set inkl. universeller Adapter

schließen

B4608107

SMART-CONTROL S, Ausf. I ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
142x81x46mm
IP 55 opt., IP 40

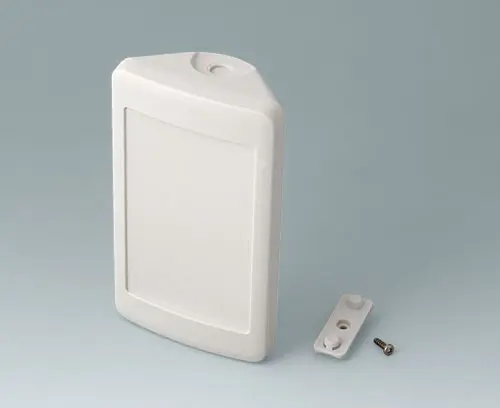

B4608207 SMART-CONTROL S, Ausf. II

B4608207

SMART-CONTROL S, Ausf. II 2-teiliges Kunststoffgehäuse mit vertieftem Feld zum Schutz der Folientastatur / Dekorfolie. Die dreieckige Grundform ermöglicht eine Verwendung in Ecken oder einen ergonomischen Aufstellwinkel von 45°. Robuste Konstruktion mit bewährter Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Schutzart IP 40 ohne Dichtung. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, Montage-Set inkl. universeller Adapter

schließen

B4608207

SMART-CONTROL S, Ausf. II ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
142x81x46mm
IP 55 opt., IP 40

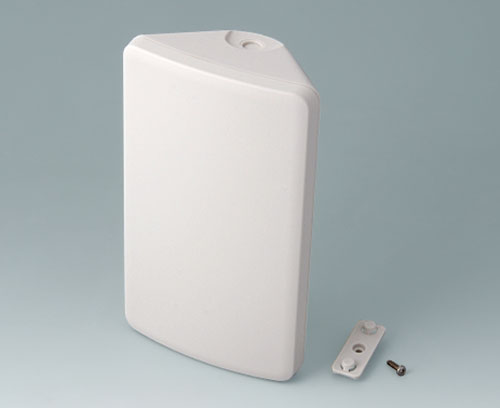

B4610107 SMART-CONTROL M, Ausf. I

B4610107

SMART-CONTROL M, Ausf. I 2-teiliges Kunststoffgehäuse mit konvex, gewölbtem Oberteil. Die dreieckige Grundform ermöglicht eine Verwendung in Ecken oder einen ergonomischen Aufstellwinkel von 45°. Robuste Konstruktion mit bewährter Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Schutzart IP 40 ohne Dichtung. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil ohne vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, Montage-Set inkl. universeller Adapter

schließen

B4610107

SMART-CONTROL M, Ausf. I ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
173x101x59mm
IP 55 opt., IP 40

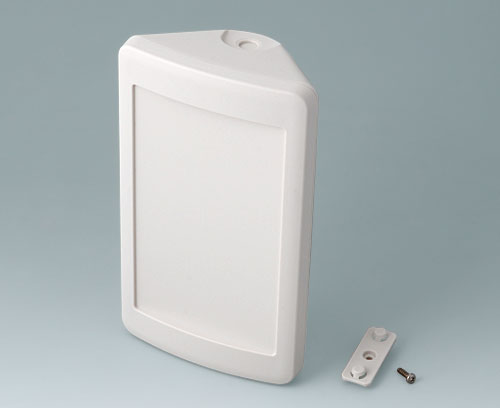

B4610207 SMART-CONTROL M, Ausf. II

B4610207

SMART-CONTROL M, Ausf. II 2-teiliges Kunststoffgehäuse mit vertieftem Feld zum Schutz der Folientastatur / Dekorfolie. Die dreieckige Grundform ermöglicht eine Verwendung in Ecken oder einen ergonomischen Aufstellwinkel von 45°. Robuste Konstruktion mit bewährter Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Schutzart IP 40 ohne Dichtung. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang Ober- und Unterteil, Montage-Set inkl. universeller Adapter

schließen

B4610207

SMART-CONTROL M, Ausf. II ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002
173x101x59mm
IP 55 opt., IP 40
A0325060 Self-tapping screw 3 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten bzw. zur Gehäusemontage.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Edelstahl
A0399T08 Torx T8 screwdriver

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
B4705207 Tischhalter-Set

B4705207

Tischhalter-Set Der Halter ermöglicht in Querausrichtung einen sicheren Stand auf dem Tisch mit ergonomisch günstigen Ablesewinkel von 45°. Montage erfolgt durch Verrastung mit dem Adapter (Zubehör der Komplettgehäuse).

Lieferumfang 1 Tischhalter inkl. 2 selbstklebende Gummifüße

schließen

B4705207

Tischhalter-Set ASA+PC-FR (UL 94 V-0)

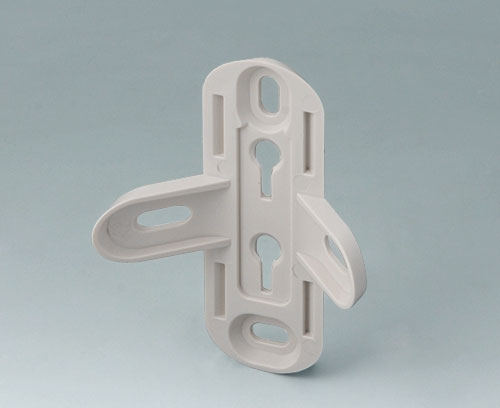

B4705907 Wandhalter

B4705907

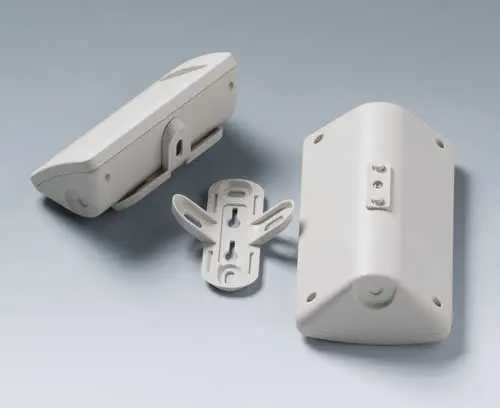

Wandhalter Der Halter ermöglicht eine einfache und bündige Befestigung der Gehäuse in 90°-Innenecken oder an der Wand. Montage erfolgt durch Verrastung mit dem Adapter (Zubehör der Komplettgehäuse).

Lieferumfang 1 Wandhalter

schließen

B4705907

Wandhalter ASA+PC-FR (UL 94 V-0)

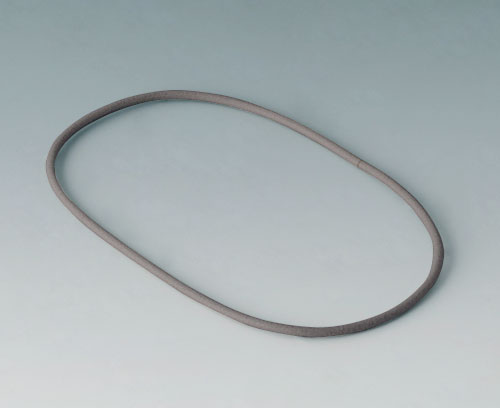

B4708920 Dichtung S

B4708920

Dichtung S Zur Erhöhung der Schutzart IP 55. Gehäuseunterteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B4708920

Dichtung S
B4710920 Dichtung M

B4710920

Dichtung M Zur Erhöhung der Schutzart IP 55. Gehäuseunterteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B4710920

Dichtung M

Produktoptionen für Smart-Control

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
