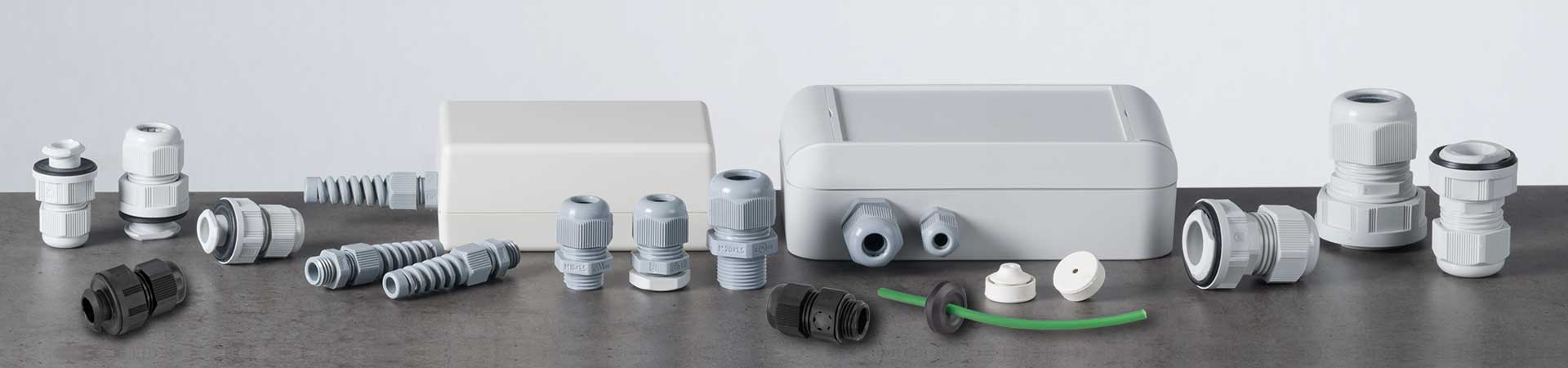

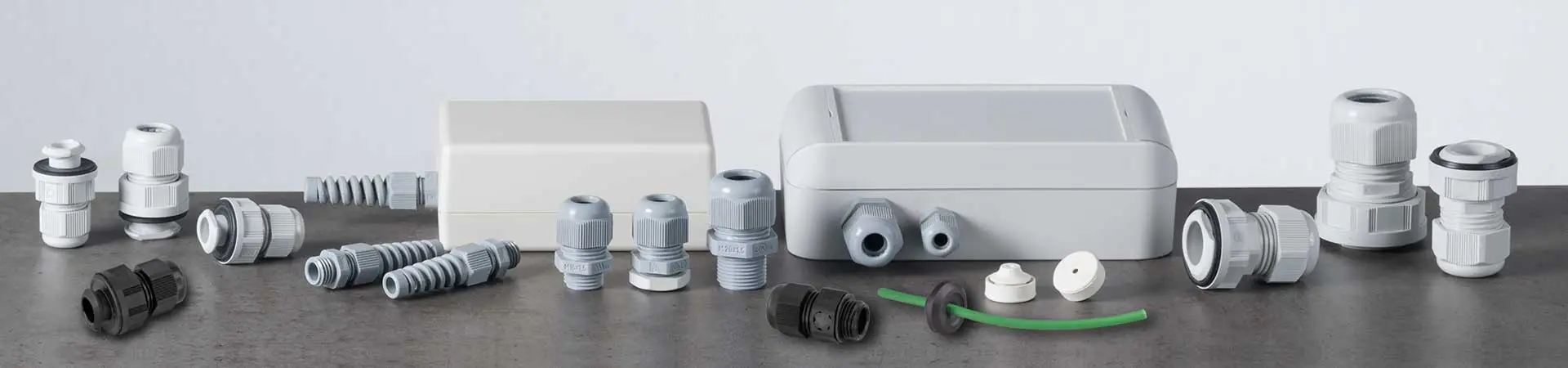

Kabel­verschraubungen, -tüllen, Zugentlastung

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

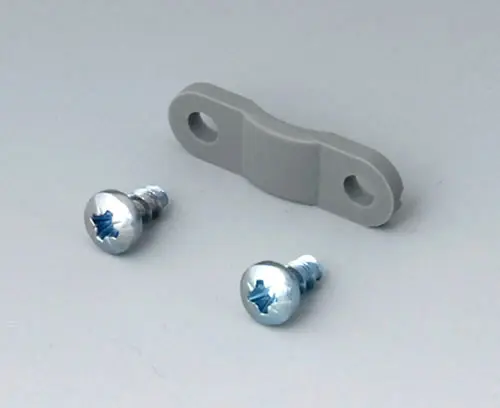

Zugentlastung Bügel für Kabelsicherung. Passend für Kabeldurchmesser von ca. 5-7 mm. Sockel für Aufnahme vorhanden.

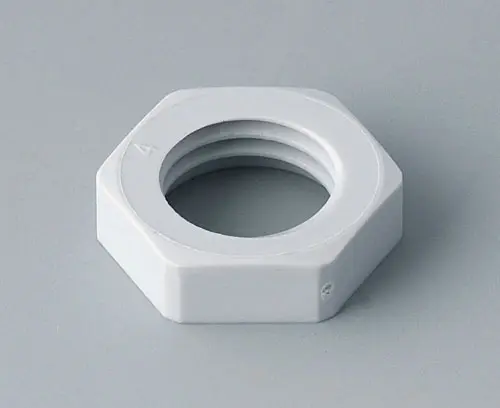

Gegenmutter M12x1,5 Zur Befestigung der Kabelverschraubung am Gehäuse.

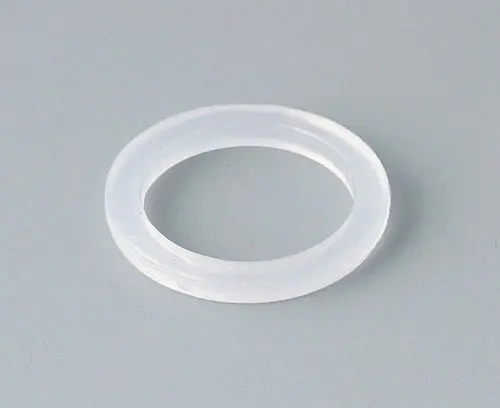

Anschlussgewinde-Dichtring M12x1,5 Zum Einlegen zwischen Kunststoffgehäuse und Anschlussgewinde. Garantiert die hohe Schutzart IP 68.

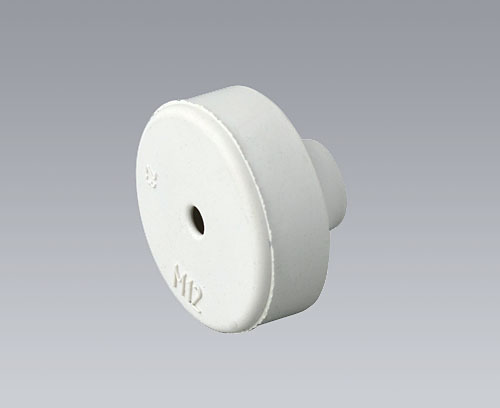

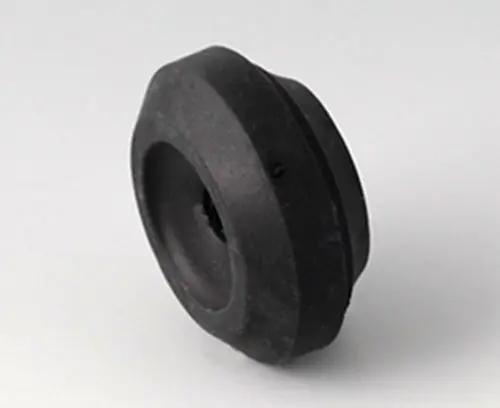

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 0,5 - 2 mm und für Kabeldurchmesser von 4 - 7 mm. Einsatztemperaturen von -40°C bis +110°C. Aufnahmebohrung ø 12,5 mm.

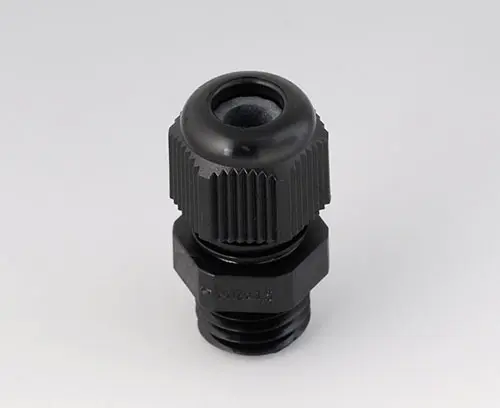

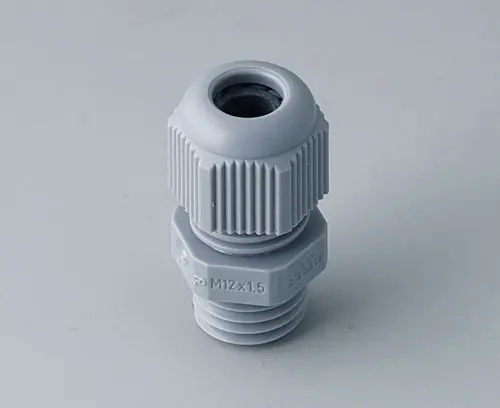

Kabelverschraubung M12x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M12x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

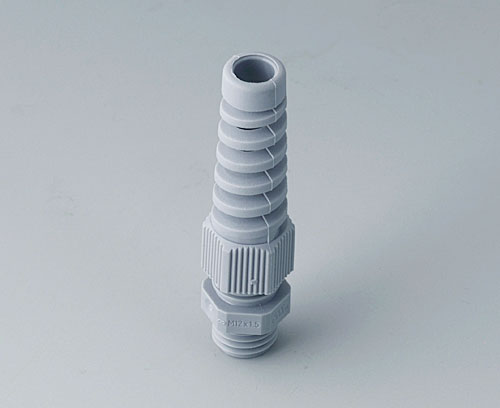

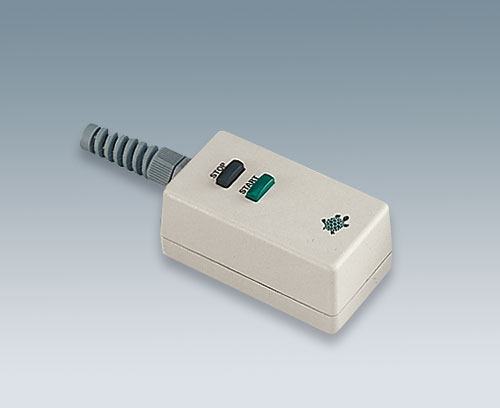

Kabelverschraubung M12x1,5, Biegeschutz Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung mit Biegeschutz und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

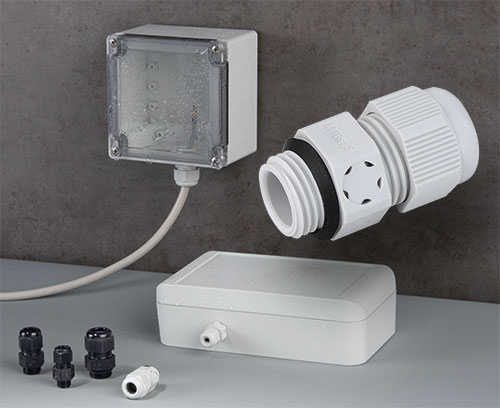

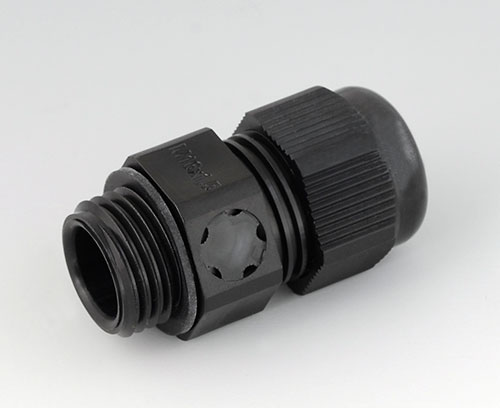

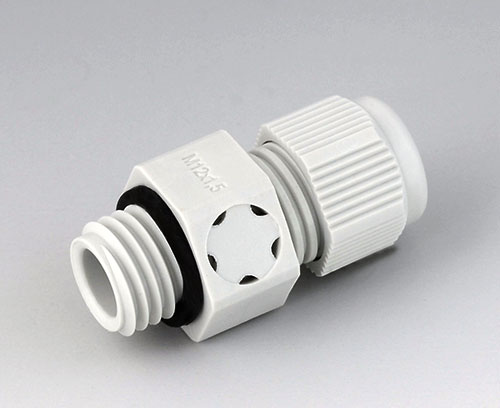

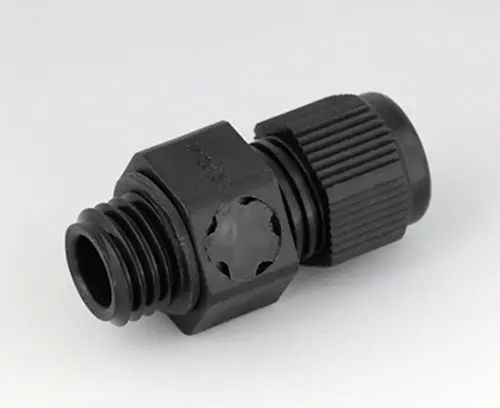

Kabelverschraubung M12x1,5, mit Integriertem Druckausgleich

Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde und integriertem Druckausgleichselement. Zum Schutz vor Kondenswasserbildung in hermetisch abgedichteten Elektro­ und Elektronik-Gehäusen bei Temperatur­ und Druckschwankungen. Konstante Be-­ und Entlüftung sowie Anpassung des Innendrucks. Die Membran hat keine Funktion, wenn sie durch Staub blockiert und/oder unter Wasser getaucht ist. Wassereintrittspunkt: > 0,2 bar (für die Membran), RQ = 57 l/h (theoretischer Luftdurchsatz bei 0,07 bar).
Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M12x1,5, mit Integriertem Druckausgleich

Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde und integriertem Druckausgleichselement. Zum Schutz vor Kondenswasserbildung in hermetisch abgedichteten Elektro­ und Elektronik-Gehäusen bei Temperatur­ und Druckschwankungen. Konstante Be-­ und Entlüftung sowie Anpassung des Innendrucks. Die Membran hat keine Funktion, wenn sie durch Staub blockiert und/oder unter Wasser getaucht ist. Wassereintrittspunkt: > 0,2 bar (für die Membran), RQ = 57 l/h (theoretischer Luftdurchsatz bei 0,07 bar).
Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

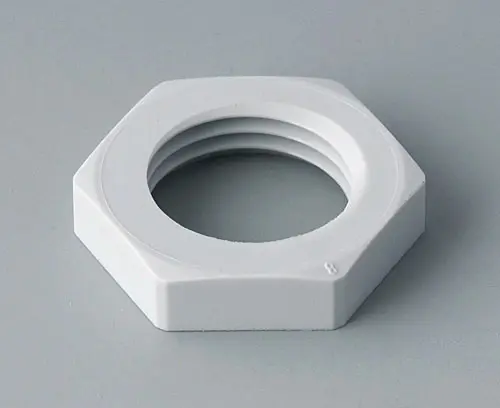

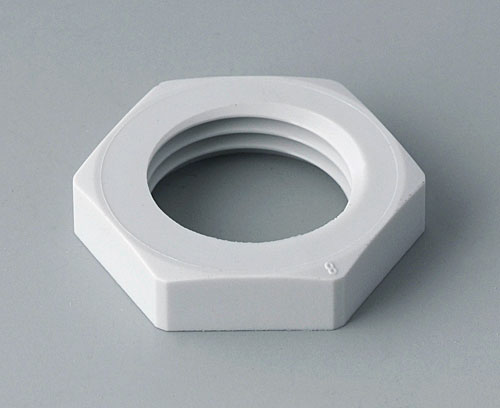

Gegenmutter M16x1,5 Zur Befestigung der Kabelverschraubung am Gehäuse.

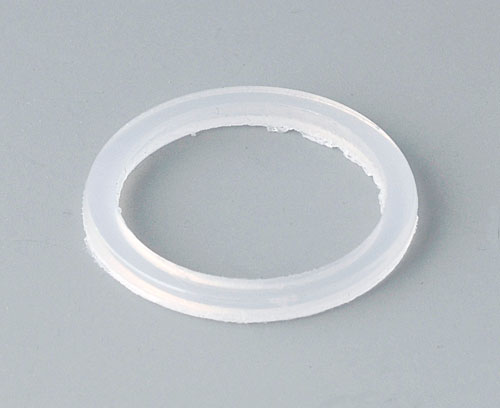

Anschlussgewinde-Dichtring M16x1,5 Zum Einlegen zwischen Kunststoffgehäuse und Anschlussgewinde. Garantiert die hohe Schutzart IP 68.

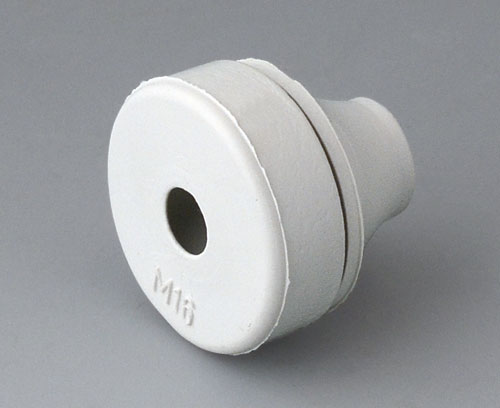

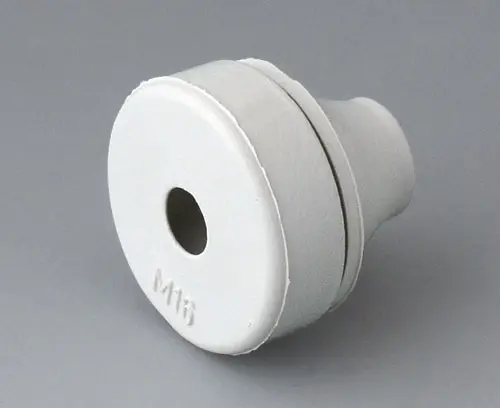

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabeldurchmesser von 5 - 9 mm. Einsatztemperaturen von -40°C bis +110°C. Aufnahmebohrung ø 16,5 mm.

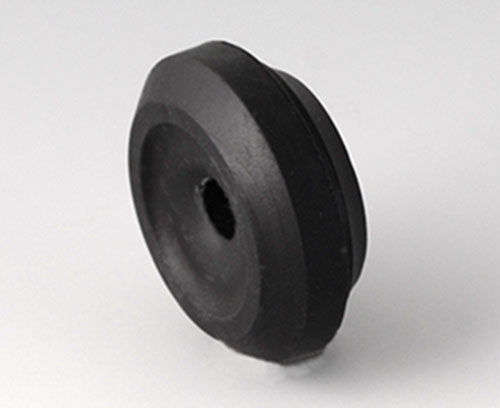

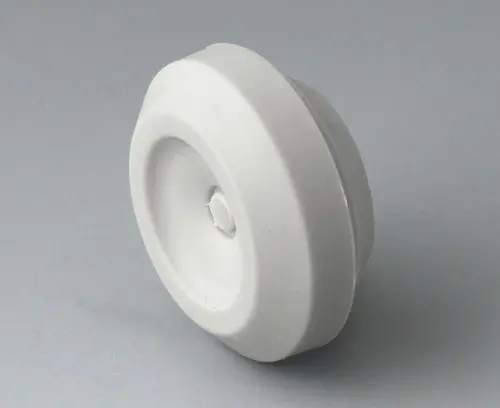

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 16,5 mm.

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogen- und schwefelfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -40°C bis +80°C. Aufnahmebohrung ø 16,5 mm.

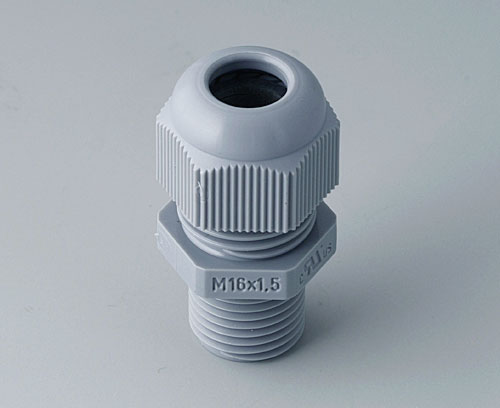

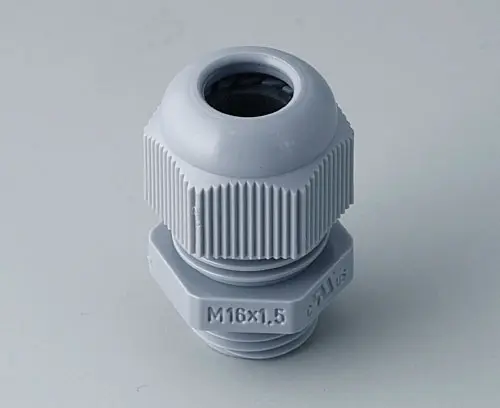

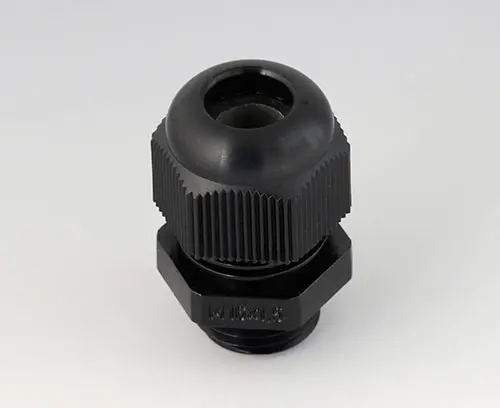

Kabelverschraubung M16x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M16x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M16x1,5, Biegeschutz Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung mit Biegeschutz und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M16x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

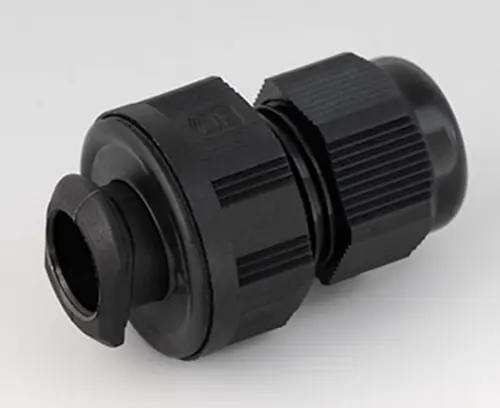

Kabelverschraubung, M16, quick fix Rationelle Montage von außen auch an schwer zugänglichen Stellen ohne Spezialwerkzeug: Kabelverschraubung einfach in Bohrung stecken und zentrieren. Mittels einer Befestigungsmutter, die ein Linksgewinde hat, lässt sich die Verschraubung von außen festziehen. Anschließend Leitung einführen und wie gewohnt fixieren. Die Kabelverschraubung ragt nur wenige Millimeter ins Gehäuse und behindert dadurch keine anderen Bauteile im Innenbereich. Standardmäßig ist sie mit Zugentlastung und Dichtung für Schutzart IP 68 ausgestattet. Sie eignet sich für Wandstärken von 1 bis 4 mm mit Durchgangsbohrung nach DIN 50262. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung, M16, quick fix Rationelle Montage von außen auch an schwer zugänglichen Stellen ohne Spezialwerkzeug: Kabelverschraubung einfach in Bohrung stecken und zentrieren. Mittels einer Befestigungsmutter, die ein Linksgewinde hat, lässt sich die Verschraubung von außen festziehen. Anschließend Leitung einführen und wie gewohnt fixieren. Die Kabelverschraubung ragt nur wenige Millimeter ins Gehäuse und behindert dadurch keine anderen Bauteile im Innenbereich. Standardmäßig ist sie mit Zugentlastung und Dichtung für Schutzart IP 68 ausgestattet. Sie eignet sich für Wandstärken von 1 bis 4 mm mit Durchgangsbohrung nach DIN 50262. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

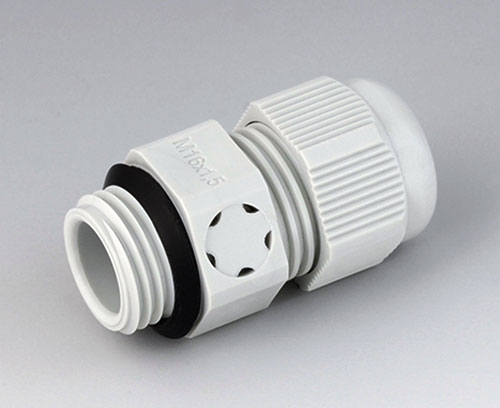

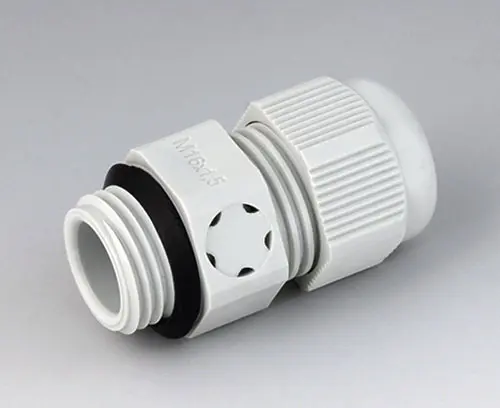

Kabelverschraubung M16x1,5, mit Integriertem Druckausgleich

Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde und integriertem Druckausgleichselement. Zum Schutz vor Kondenswasserbildung in hermetisch abgedichteten Elektro-­ und Elektronik-Gehäusen bei Temperatur­ und Druckschwankungen. Konstante Be-­ und Entlüftung sowie Anpassung des Innendrucks. Die Membran hat keine Funktion, wenn sie durch Staub blockiert und/oder unter Wasser getaucht ist. Wassereintrittspunkt: > 0,2 bar (für die Membran), RQ = 57 l/h (theoretischer Luftdurchsatz bei 0,07 bar).
Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M16x1,5, mit Integriertem Druckausgleich

Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde und integriertem Druckausgleichselement. Zum Schutz vor Kondenswasserbildung in hermetisch abgedichteten Elektro­ und Elektronik-Gehäusen bei Temperatur­ und Druckschwankungen. Konstante Be­- und Entlüftung sowie Anpassung des Innendrucks. Die Membran hat keine Funktion, wenn sie durch Staub blockiert und/oder unter Wasser getaucht ist. Wassereintrittspunkt: > 0,2 bar (für die Membran), RQ = 57 l/h (theoretischer Luftdurchsatz bei 0,07 bar).
Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

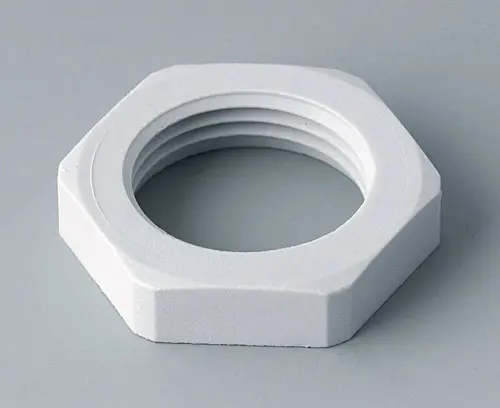

Gegenmutter M20x1,5 Zur Befestigung der Kabelverschraubung am Gehäuse.

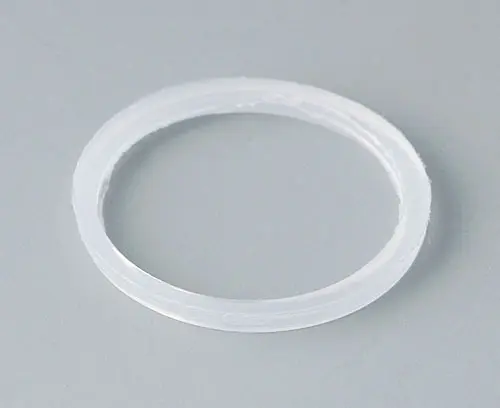

Anschlussgewinde-Dichtring M20x1,5 Zum Einlegen zwischen Kunststoffgehäuse und Anschlussgewinde. Garantiert die hohe Schutzart IP 68.

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

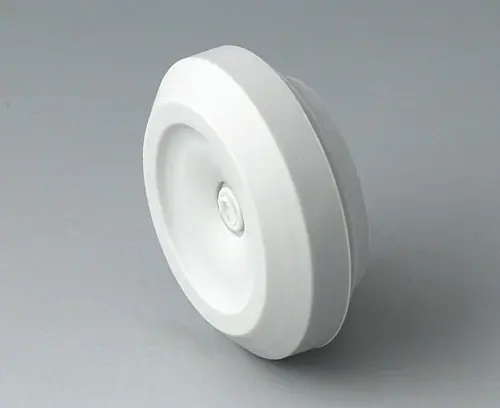

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 6 - 13 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 20,5 mm.

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogen- und schwefelfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 6 - 13 mm. Einsatztemperaturen von -40°C bis +80°C. Aufnahmebohrung ø 20,5 mm.

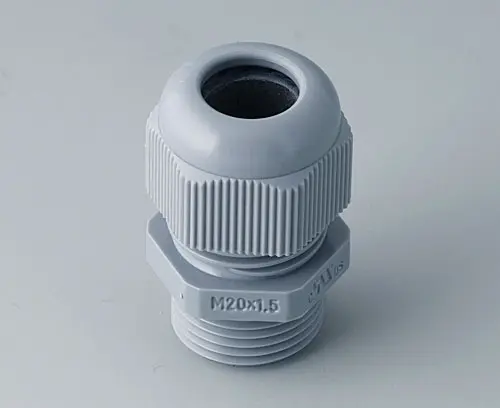

Kabelverschraubung M20x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

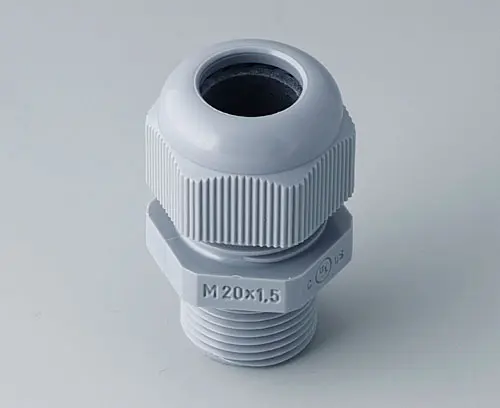

Kabelverschraubung M20x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

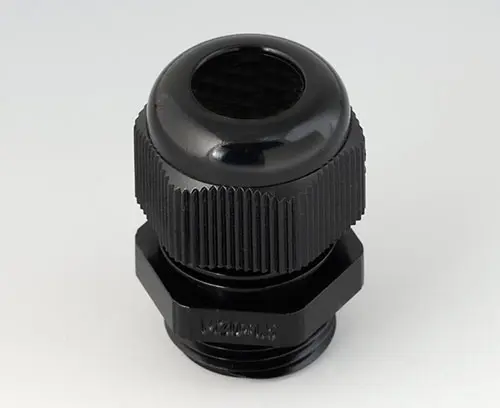

Kabelverschraubung M20x1,5 Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

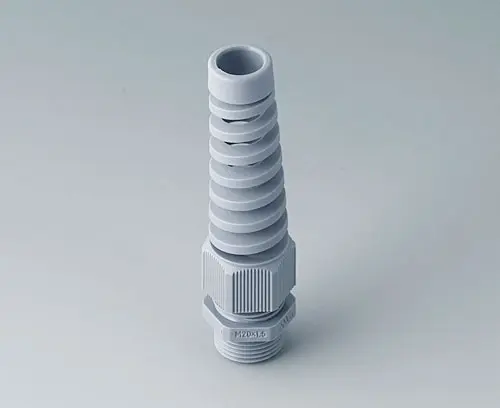

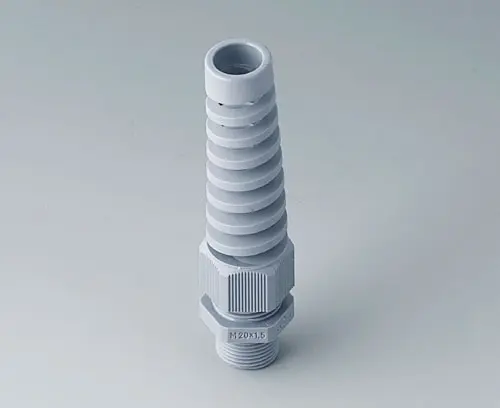

Kabelverschraubung M20x1,5, Biegeschutz Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung mit Biegeschutz und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel). Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M20x1,5, Biegeschutz Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde. Kabelschonende gute Zugentlastung mit Biegeschutz und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68 bis 5 bar bei Verwendung des Anschlussgewinde-Dichtring (sep. Artikel).Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

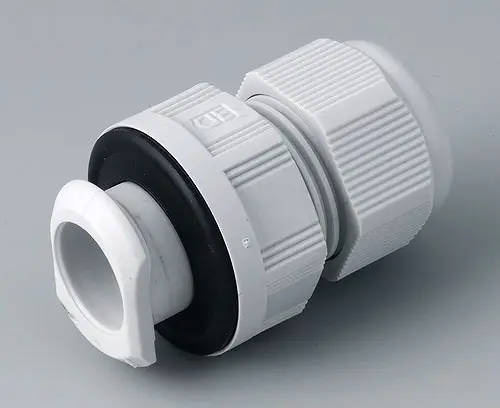

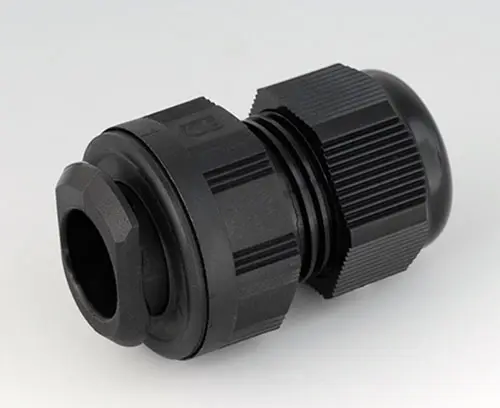

Kabelverschraubung, M20, quick fix Rationelle Montage von außen auch an schwer zugänglichen Stellen ohne Spezialwerkzeug: Kabelverschraubung einfach in Bohrung stecken und zentrieren. Mittels einer Befestigungsmutter, die ein Linksgewinde hat, lässt sich die Verschraubung von außen festziehen. Anschließend Leitung einführen und wie gewohnt fixieren. Die Kabelverschraubung ragt nur wenige Millimeter ins Gehäuse und behindert dadurch keine anderen Bauteile im Innenbereich. Standardmäßig ist sie mit Zugentlastung und Dichtung für Schutzart IP 68 ausgestattet. Sie eignet sich für Wandstärken von 1 bis 4 mm mit Durchgangsbohrung nach DIN 50262. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung, M20, quick fix Rationelle Montage von außen auch an schwer zugänglichen Stellen ohne Spezialwerkzeug: Kabelverschraubung einfach in Bohrung stecken und zentrieren. Mittels einer Befestigungsmutter, die ein Linksgewinde hat, lässt sich die Verschraubung von außen festziehen. Anschließend Leitung einführen und wie gewohnt fixieren. Die Kabelverschraubung ragt nur wenige Millimeter ins Gehäuse und behindert dadurch keine anderen Bauteile im Innenbereich. Standardmäßig ist sie mit Zugentlastung und Dichtung für Schutzart IP 68 ausgestattet. Sie eignet sich für Wandstärken von 1 bis 4 mm mit Durchgangsbohrung nach DIN 50262. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

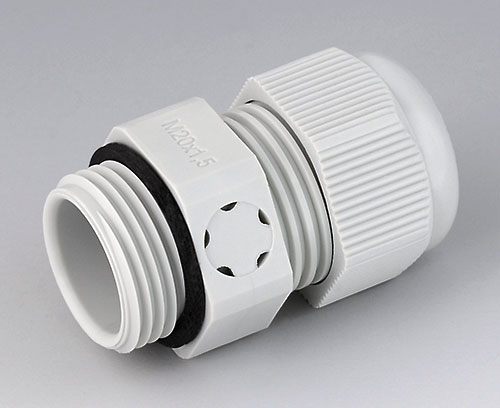

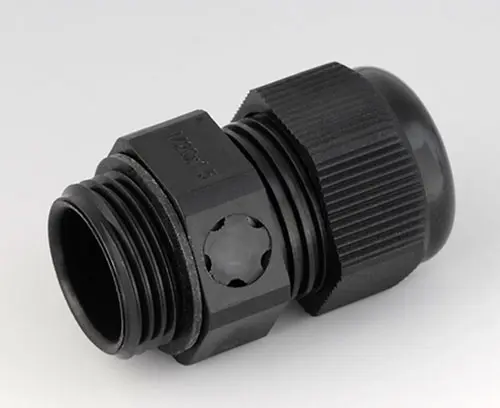

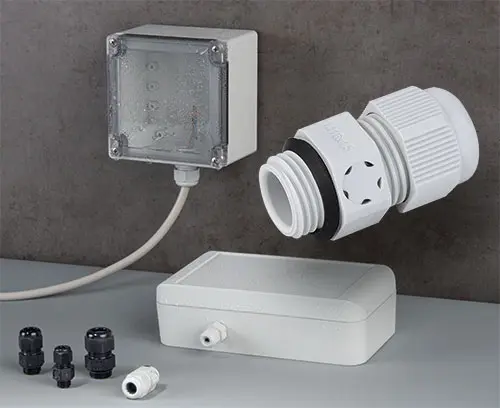

Kabelverschraubung M20x1,5, mit Integriertem Druckausgleich

Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde und integriertem Druckausgleichselement. Zum Schutz vor Kondenswasserbildung in hermetisch abgedichteten Elektro­ und Elektronik-Gehäusen bei Temperatur­ und Druckschwankungen. Konstante Be-­ und Entlüftung sowie Anpassung des Innendrucks. Die Membran hat keine Funktion, wenn sie durch Staub blockiert und/oder unter Wasser getaucht ist. Wassereintrittspunkt: > 0,2 bar (für die Membran), RQ = 57 l/h (theoretischer Luftdurchsatz bei 0,07 bar).
Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

Kabelverschraubung M20x1,5, mit Integriertem Druckausgleich

Montagefreundliche Kabelverschraubung mit metrischem Anschlussgewinde und integriertem Druckausgleichselement. Zum Schutz vor Kondenswasserbildung in hermetisch abgedichteten Elektro­ und Elektronik-Gehäusen bei Temperatur­ und Druckschwankungen. Konstante Be-­ und Entlüftung sowie Anpassung des Innendrucks. Die Membran hat keine Funktion, wenn sie durch Staub blockiert und/oder unter Wasser getaucht ist. Wassereintrittspunkt: > 0,2 bar (für die Membran), RQ = 57 l/h (theoretischer Luftdurchsatz bei 0,07 bar).
Kabelschonende gute Zugentlastung und Abdichtung durch Klemmlamellen. Gegenmutter als Zubehör. Hohe Schutzart IP 68. Einsatztemperaturen von -20°C bis +100°C (dynamisch) und -40°C (statisch, kurzzeitig).

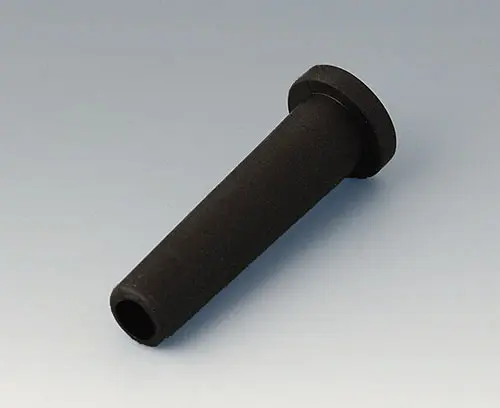

Knickschutztülle Ø 5,3

Elastische Tülle als Knickschutz für Kabelanschlüsse, universell verwendbar.

Hinweis: Empfehlenswert für STYLE-CASE L ohne Batteriefach. Nachträgliche Bearbeitung am Gehäuseunterteil erforderlich.
