IN-BOX

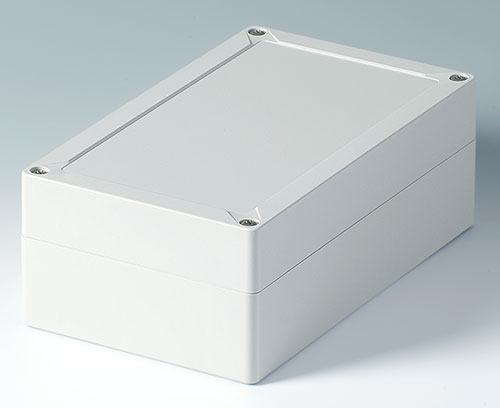

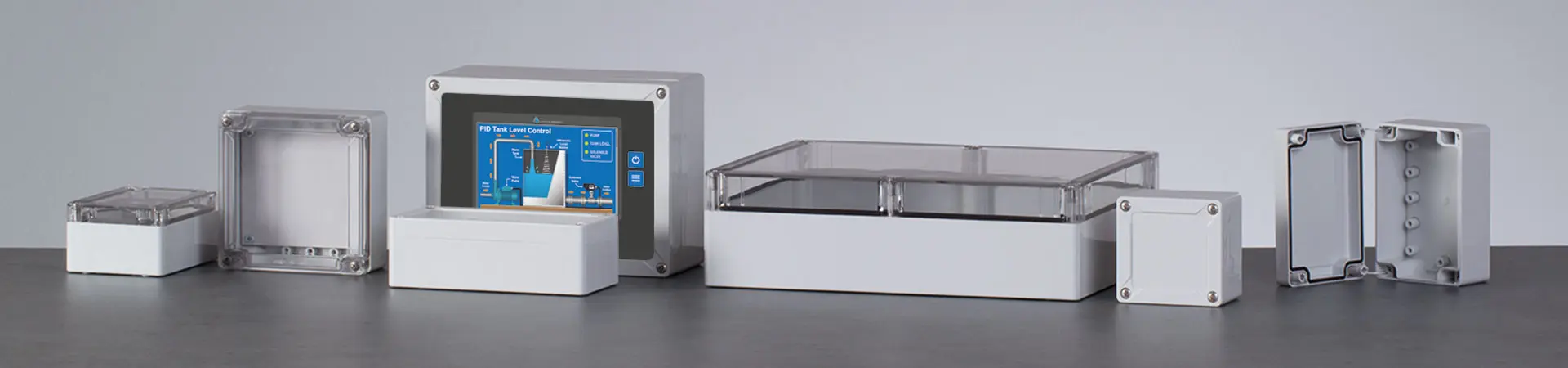

In-Box

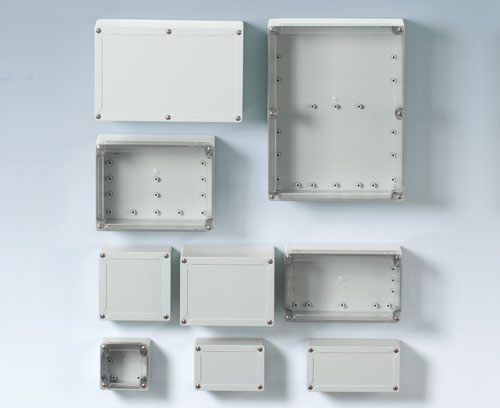

Robuste Industriegehäuse

Als Klemmen- und Elektronikgehäuse bietet das IN-BOX-Programm viele verschiedene Optionen.

  • 9 Basisgehäuse in Hochglanzoptik und verschiedenen Höhen
  • zwei Standardmaterialien: ABS (UL 94 HB) oder PC (V-2);
    die Komplettgehäuse in PC erfüllen den Flammschutz UL 94 5V (besser als V-0), obwohl das Material nur die Klassifikation V-2 aufweist
  • hohe Schutzarten IP 66/67; Dichtung bereits im Oberteil eingeschäumt
  • hohe Schlagfestigkeit IK07 (ABS), IK08 (PC)

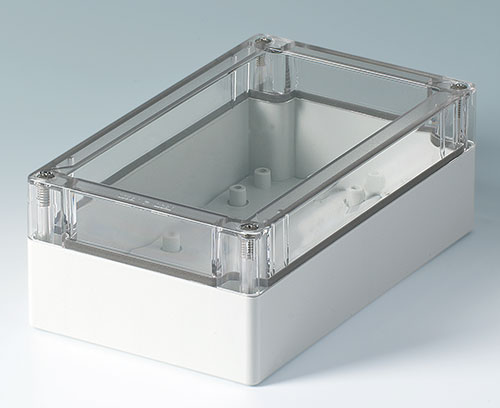

  • Oberteil in der Gehäusefarbe oder transparent

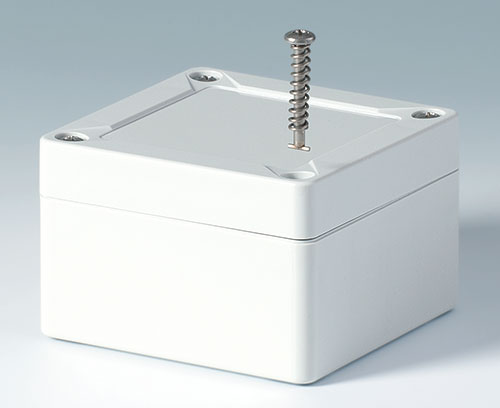

  • rationeller Schnellverschluss aus Edelstahl

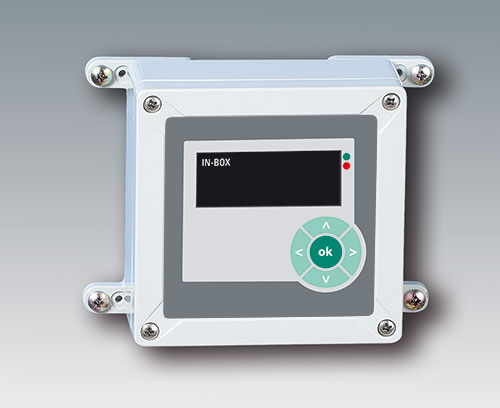

  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur

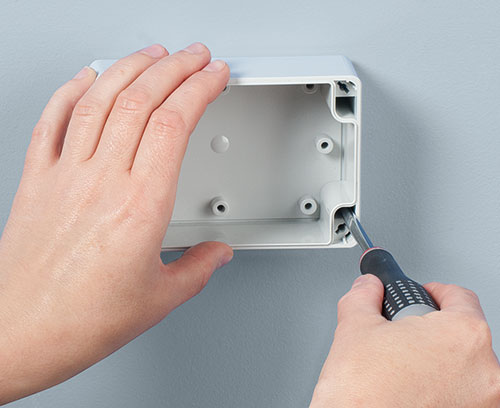

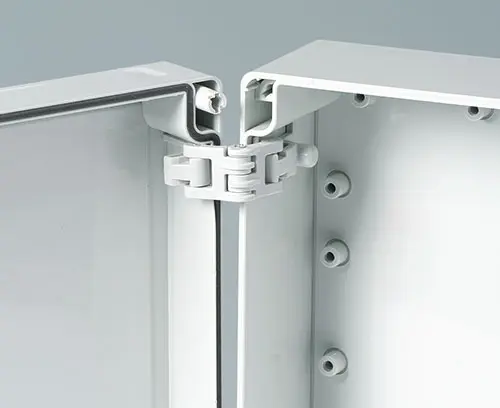

  • direkte Wandmontage oder außenliegende Befestigung mit Wandlaschen; bei Bedarf Innenscharnier einsetzbar

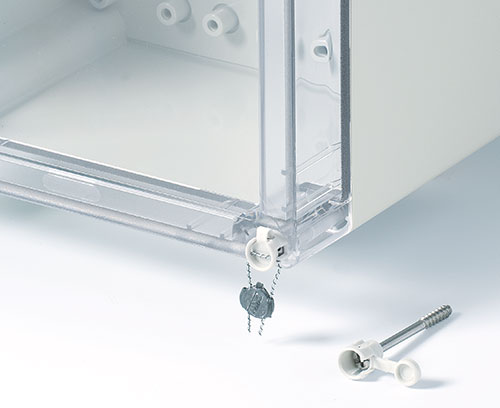

  • optional Plombier-Set zum Sichern der Gehäuse vor unberechtigtem Zugriff

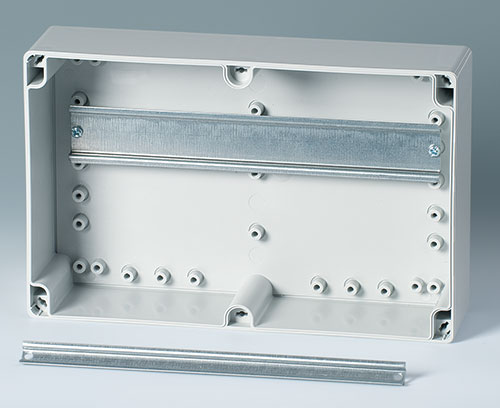

  • Normschienen und Montageplatten für individuelle Einbaukonfiguration
  • integrierte Befestigungsdome für Platinen, DIN-Schienen, Montageplatten und Einbauteile

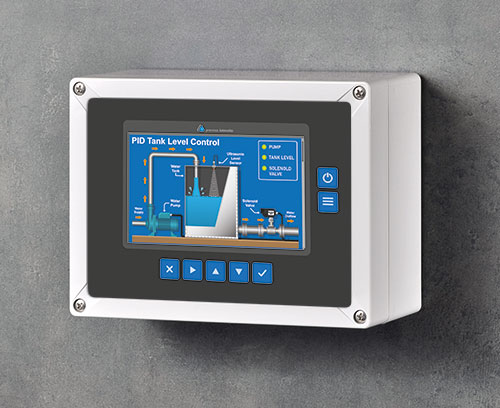

  • Anwendungsbeispiele

Anwendungsbereiche

  • Prädestiniert für Elektroinstallation, z.B. in der Heizungs-, Klima- und Lüftungstechnik als Steuer- und Kontrollgeräte, Maschinen- und Anlagenbau und Sicherheitstechnik etc.
  • Aber auch im Elektronikbereich einsetzbar, z.B. digitale und analoge Messgeräte, für Sensoranwendungen, als Schnittstellengehäuse, Alarmgeräte etc.
  • Smart Factory / Industrie 4.0
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



ABS (UL 94 HB)

IN-BOX ABS (UL 94 HB)

ABS/PC transparent Oberteil

IN-BOX ABS/PC transparent Oberteil

PC

IN-BOX PC

C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt > 6 bar.
Temperaturbereich -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75 PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt > 6 bar.
Temperaturbereich -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1 PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56

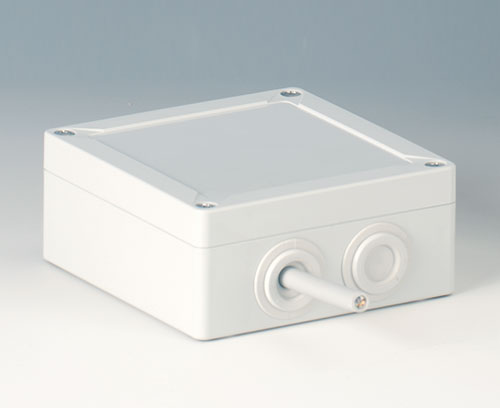

C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung EPDM
lichtgrau RAL 7035
IP 67
C2325147 Kabeldurchführung

C2325147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3,5 mm und für Kabeldurchmesser von 8 - 17 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 25,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2325147

Kabeldurchführung TPE
lichtgrau RAL 7035
IP 67

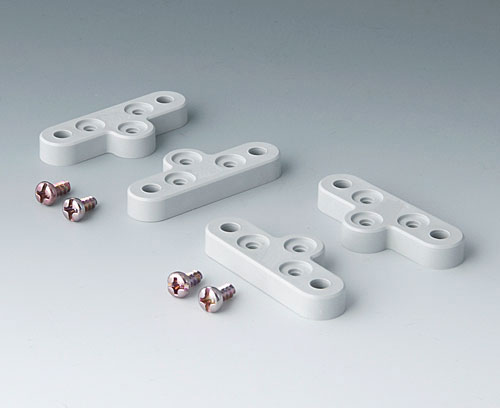

C7100092 Befestigungslaschen

C7100092

Befestigungslaschen Befestigungslaschen aus Kunststoff für eine außen liegende Wandbefestigung. Montage wahlweise oben/unten oder seitlich.

Lieferumfang 4 Befestigungslaschen inkl. Befestigungselemente

schließen

C7100092

Befestigungslaschen PC GF15

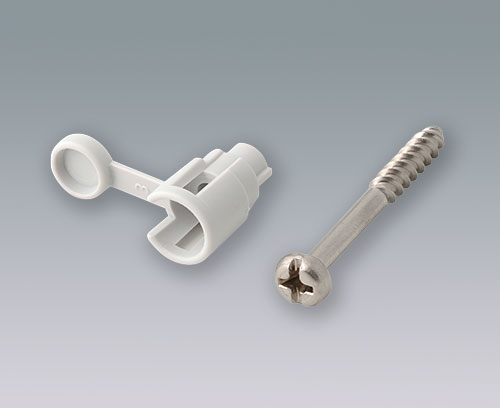

C7100128 Plombier-Set

C7100128

Plombier-Set Zum Sichern der Gehäuse vor unbefugtem Zugriff.

Lieferumfang 1 Plombier-Set

schließen

C7100128

Plombier-Set PP
C7100138 Plombier-Set

C7100138

Plombier-Set Zum Sichern der Gehäuse vor unbefugtem Zugriff.

Lieferumfang 1 Plombier-Set

schließen

C7100138

Plombier-Set PP

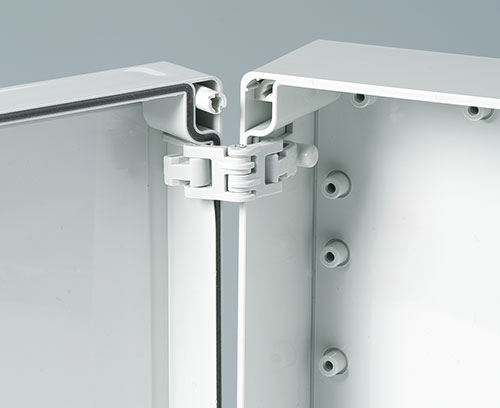

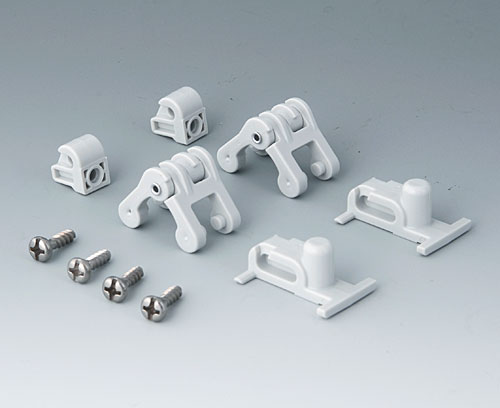

C7100142 Innenscharnier

C7100142

Innenscharnier Zum Umrüsten des Gehäuseoberteils zur Klapptür.

Lieferumfang 2 Scharniere, Befestigungsschrauben mit Bohrschablone

schließen

C7100142

Innenscharnier PC
C7100167 Schraube 3,9 x 9 mm

C7100167

Schraube 3,9 x 9 mm Zur Befestigung von Normschienen, Montageplatten, Platinen, Bauteilen etc.

Lieferumfang 1 selbstformende Schraube

schließen

C7100167

Schraube 3,9 x 9 mm

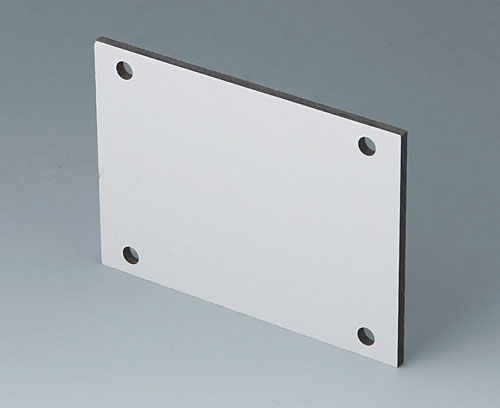

C7110056 Montageplatte

C7110056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7110056

Montageplatte 73x53x2,5mm

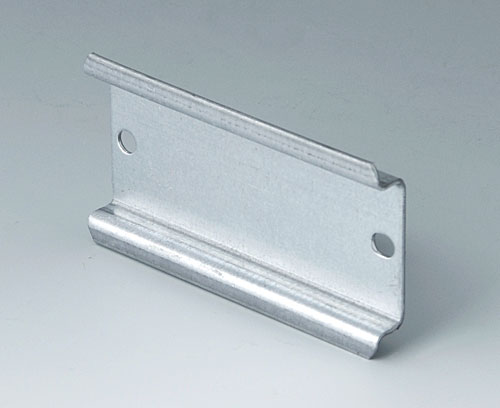

C7110077 Normschiene, Typ TH 35

C7110077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7110077

Normschiene, Typ TH 35 Stahl
66x35x7,5mm

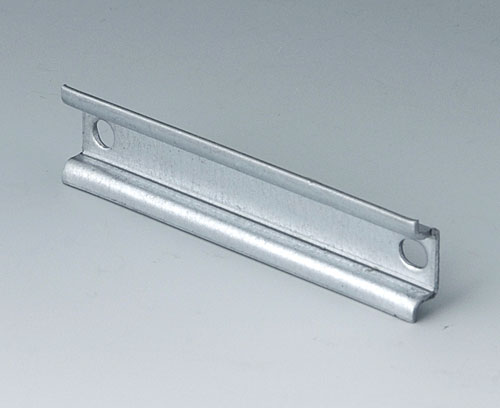

C7110087 Normschiene, Typ TH 15

C7110087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5.5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7110087

Normschiene, Typ TH 15 Stahl
66x15x5,5mm

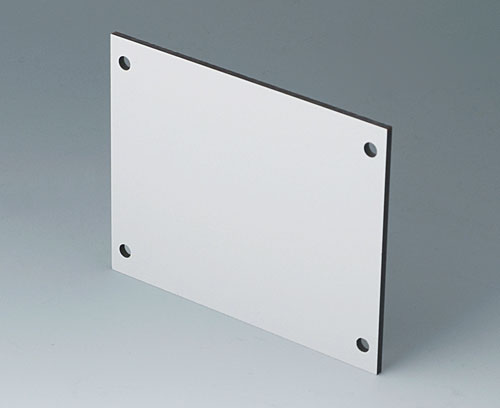

C7111056 Montageplatte

C7111056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7111056

Montageplatte 91x73x2,5mm
C7111077 Normschiene, Typ TH 35

C7111077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7111077

Normschiene, Typ TH 35 Stahl
104x35x7,5mm

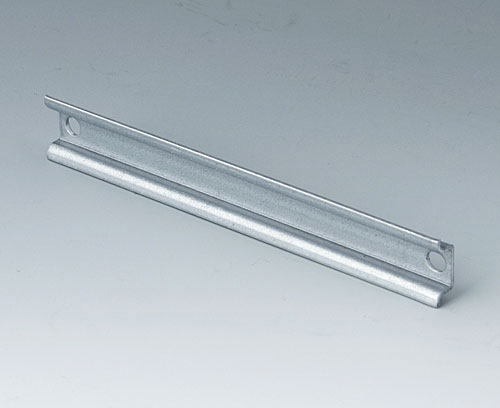

C7111087 Normschiene, Typ TH 15

C7111087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7111087

Normschiene, Typ TH 15 Stahl
104x15x5,5mm

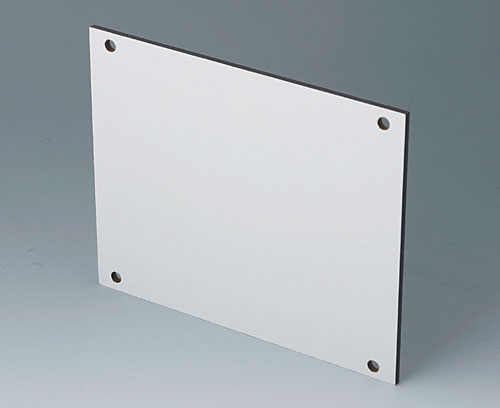

C7112056 Montageplatte

C7112056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7112056

Montageplatte 113x93x2,5mm

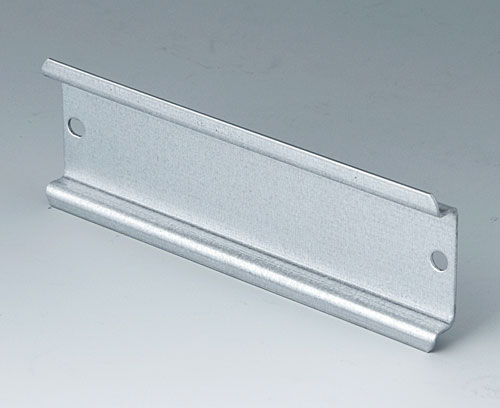

C7112077 Normschiene, Typ TH 35

C7112077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7112077

Normschiene, Typ TH 35 Stahl
108x35x7,5mm
C7112087 Normschiene, Typ TH 15

C7112087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7112087

Normschiene, Typ TH 15 Stahl
108x15x5,5mm

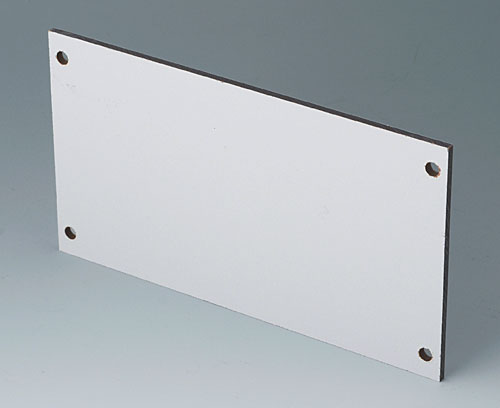

C7113056 Montageplatte

C7113056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7113056

Montageplatte 131x73x2,5mm

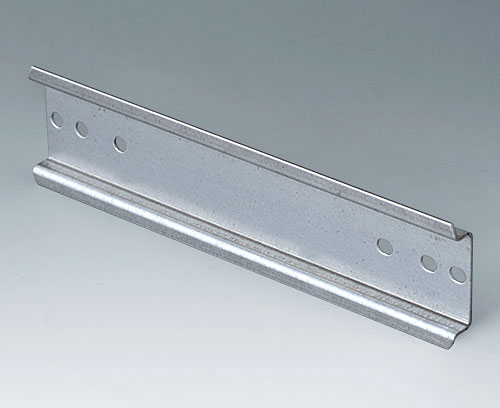

C7113077 Normschiene, Typ TH 35

C7113077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7113077

Normschiene, Typ TH 35 Stahl
144x35x7,5mm
C7113087 Normschiene, Typ TH 15

C7113087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7113087

Normschiene, Typ TH 15 Stahl
144x15x5,5mm
C7114056 Montageplatte

C7114056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7114056

Montageplatte 131x113x2,5mm
C7115056 Montageplatte

C7115056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7115056

Montageplatte 171x113x2,5mm

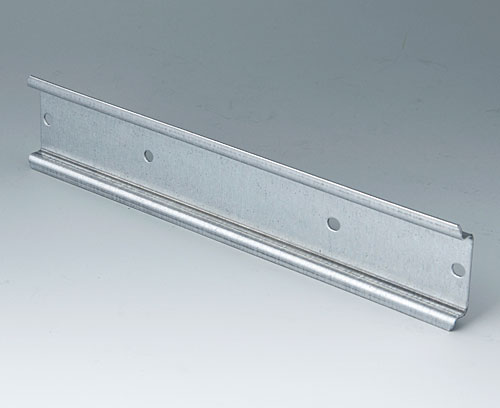

C7115077 Normschiene, Typ TH 35

C7115077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7115077

Normschiene, Typ TH 35 Stahl
184x35x7,5mm
C7115087 Normschiene, Typ TH 15

C7115087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7115087

Normschiene, Typ TH 15 Stahl
184x15x5,5mm
C7116056 Montageplatte

C7116056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7116056

Montageplatte 171x143x2,5mm
C7116077 Normschiene, Typ TH 35

C7116077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7116077

Normschiene, Typ TH 35 Stahl
168x35x7,5mm
C7116087 Normschiene, Typ TH 15

C7116087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7116087

Normschiene, Typ TH 15 Stahl
168x15x5,5mm
C7117056 Montageplatte

C7117056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7117056

Montageplatte 220,5x152,5x2,5mm
C7117077 Normschiene, Typ TH 35

C7117077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7117077

Normschiene, Typ TH 35 Stahl
220x35x7,5mm

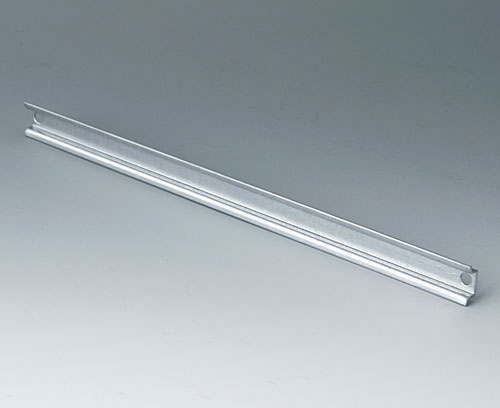

C7117087 Normschiene, Typ TH 15

C7117087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7117087

Normschiene, Typ TH 15 Stahl
220x15x5,5mm

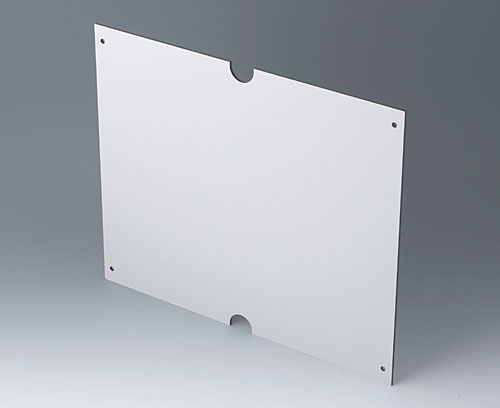

C7118056 Montageplatte

C7118056

Montageplatte Montageplatte aus Isolierstoff mir 4 eingebrachten Bohrungen, abgestimmt zur Befestigung im Gehäuse-Unterteil.

Lieferumfang 1 Montageplatte

schließen

C7118056

Montageplatte 270,5x222,5x2,5mm
C7118077 Normschiene, Typ TH 35

C7118077

Normschiene, Typ TH 35 Normschiene nach DIN EN 60715, 35 x 7,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 35

schließen

C7118077

Normschiene, Typ TH 35 Stahl
283,5x35x7,5mm

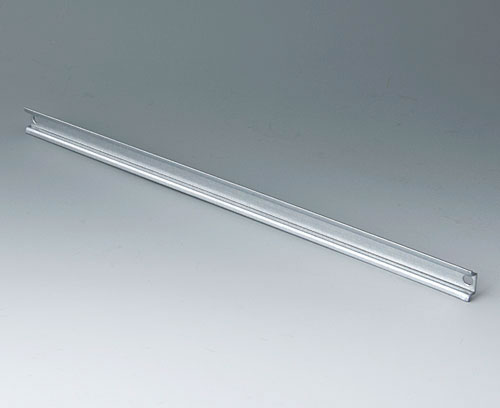

C7118087 Normschiene, Typ TH 15

C7118087

Normschiene, Typ TH 15 Normschiene nach DIN EN 60715, 15 x 5,5 mm. Zur Befestigung von Reihenklemmen und Bauteilen im Gehäuse.

Lieferumfang 1 Normschiene TH 15

schließen

C7118087

Normschiene, Typ TH 15 Stahl
283,5x15x5,5mm

Produktoptionen für In-Box

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
